رادیاتور

رادیاتور (Radiator) یک نوع مبدل حرارتی جهت انتقال انرژی گرمایی از یک منبع تولید انرژی به یک منبع دیگر به منظور گرمایش یک فضا می باشد. عملکرد رادیاتور به این صورت است که آب توسط بویلر (حرارت مرکزی یا پکیج) گرم شده و توسط پمپ به سمت لوله های عمودی و افقی وارد پنل رادیاتور می شود و از طریق گرمایش رسانشی به محیط اطراف، انرژی گرمایی را منتقل می کند و از طریق شیر خروجی پنل رادیاتور، این سیکل را دائما تکرار می کند. از رادیاتورها برای گرم کردن یک محیط مشخص استفاده می شود. به طور معمول از رادیاتورها برای گرم کردن یک محیط مشخص استفاده می شود.

رادیاتورها با توجه به نوع کاربردی که دارند از جنس های متفاوتی نظیر رادیاتور آلومینیومی، فولادی، مسی و چدنی می باشند. رادیاتورهای مسی از نظر انتقال حرارت بالاتذین نرخ انتقال را دارا می باشند اما به دلیل هزینه بالای مس از نظر اقتصادی مقرون به صرفه نمی باشد. رادیاتورهای آلومینیومی بهد از رادیاتورهای مسی انتقال حرارت بالایی نسبت به مدل های دیگر دارا می باشند. یکی از مزیت های مهم رادیاتورهای آلومینیومی عدم زنگ زدن پره ها می باشد. این نوع رادیاتورها به دو صورت Exterogen و Daikest در کاخانه تولید می شوند.

امروزه رادیاتورها به دو صورت اساسی 1- رادیاتور پره ای و 2- رادیاتور پره ای تقسیم بندی می شوند.

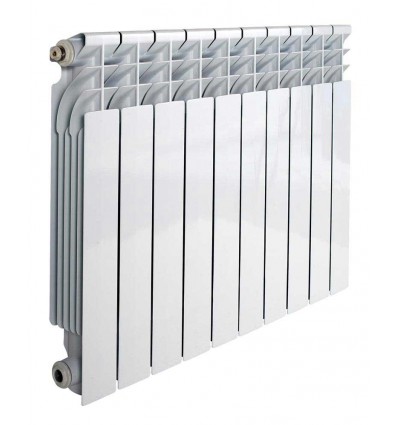

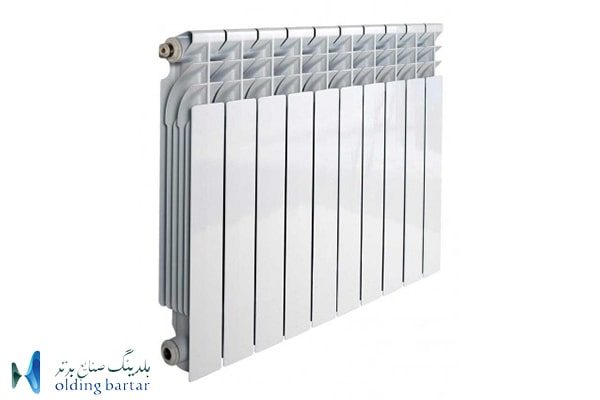

رادیاتور پره ای

رادیاتورهای پره ای پر مصرف ترین نوع رادیاتور در کشور می باشد. جنس این رادیاتورها از فلز آلومینیوم بوده که این فلز در مقابل زنگ زدن، رسوب و خوردگی مقاوم می باشد.این نوع رادیاتورها در شرایط آب و هوایی مختلف، عملکرد متفاوتی دارند به طوری که در مناطق رطوبتی نظیر مازندران، گیلان، گلستان و جنوب کشور عملکرد مناسب تری دارند همچنین در سیستم موتورخانه مرکزی که آب ورودی ساختمان توسط دیگ آب گرم، گرم می شود به دلیل تولید رسوب بالای این نوع موتورخانه ها، رادیاتورهای آلومینیومی عملکرد بالایی خواهند داشت. لازم به ذکر است است در موتور خانه های مرکزی با توجه به باز بودن مدار گرمایشی به کمک منبع انبساط، همواره مقدار قابل توجهی آب در منبع انبساط تبخیر می شود و آب جدید جای گزین می شود که این امر باعث ورود رسوب های آهکی و خورنده در سیکل گرمایشی خواهد شد.

مزایای رادیاتورهای پره ای

  • سایز بندی متنوع و سازگار با محیط مختلف
  • حما و نقل راحت
  • در صورت آسیب دیدگی یک پره نیاز به تعویض کل پره ها نمی باشد
  • عدم رسوب گیری
  • عدم خوردگی
  • قابلیت استفاده در مناطق مرطوب

نکات کلیدی رادیاتورهای پره ای

  • رعایت فاصله ی حداقلی رادیاتور پره ای با دیوار و کف جهت حفظ راندمان حرارتی
  • موثر بودن سایز عرض رادیاتور پره ای بر عملکرد آن
  • بهترین مکان جهت نصب رادیاتور پره ای زیر پنجره و دیوار خارجی ساختمان می باشد بع دلیل این که در این نوع فضا سرمایش به داخل نفوذ می کند و توسط رادیاتور گرم می شود.
  • محاسبه بار حرارتی محل مورد نظر توسط یک کارشناس که می تواند هزینه های اضافی را کاهش دهد.
  • رادیاتورهای آلومینیومی به صورت بلوک های 5، 7 و 10 پره ای موجود می باشد.
  • باید توجه کرد که استفاده از رادیاتورهای پره ای آلومینیومی در صورتی پاسخگوی نیاز شما می باشد که فاصله کف تا سقف بیش تر از 3 متر نباشد.

راهنمای محاسبه رادیاتور پره ای

با توجه به شرایط جوی و محیطی و محل نصب، ظرفیت حرارتی رادیاتور های پره ای متفاوت است. به طور معمول در شرایط آب و هوای معتدل مانند شیراز یا تهران، برای طبقات پایین آن پارکینگ یا طبقه ی بالا پشت بام است، 110 کیلوکالری به ازای هر متر مربع و برای طبقات میانی 90 کیلو کالری مد نظر می گیریم. برای کارشناسی و محاسبه ی دقیق تعداد پره ها با کارشناسان ما تماس حاصل فرمایید تا بهترین انتخاب را برای شما انجام بدهند.

مثال: واحد آپارتمانی در طبقه آخر و به مساحت 85 متر مربع

9350 = 110 * 85

این عدد را به مقدار ظرفیت پره ای که خریداری می کنیم، تقسیم می کنیم. به طور مثال ما مدل DUAL ایران رادیاتور با ظرفیت 160 انتخاب می کنیم.

پره 58 = 160 / 9350

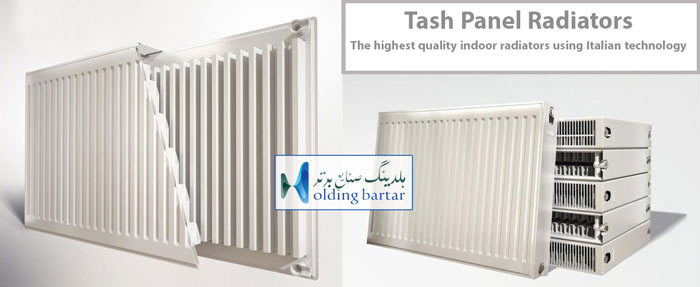

رادیاتور پنلی

رادیاتورهای پنلی نوع دیگری از رادیاتورها می باشند که جدیدا مورد توجه بسیار از مشتریان قرار گرفته است. جنس این رادیاتور از فولاد سخت می باشد. به دلیل مناسب بودن قیمت فولاد سخت نسبت به فلز آلومینیوم و همچنین یکی بودن راندمان حرارتی با رادیاتورهای پره ای مورد توجه بسیاری از کارفرمایان و خریداران قرار گرفته است. ضخامت ورق رادیاتورهای پنلی از 1 میلی متر تا 1.2 میلی متر موجود می باشد که به صورت بلوک های 60  سانتی متری تا 180 سانتی متر در ارتفاع 55 سانتی متر تا 60 سانتی متر تولید می شوند.

رادیاتورهای پنلی غالبا برای سیستم موتورخانه مرکزی به دلیل تولید رسوبات بالا مورد استفاده قرار نمی گیرد اما با توجه به ساختار مبدل های پکیج که اکثرا از آلیاژ مس بوده و کاهش رسوبات دارد، استفاده از رادیاتورهای پنلی برای سیستم پکیجی مناسب تر می باشد. همچنین در سیستم پکیج، مدار از نوع بسته بوده و نیاز به اضافه کردن آب جدید به سیستم نیست، به همسن سبب رسوب در سیکل گرمایشی بسیار محدود بوده و به این نسبت عمر رادیاتورهای پنلی را به میزان قابل توجهی بالا می برد.

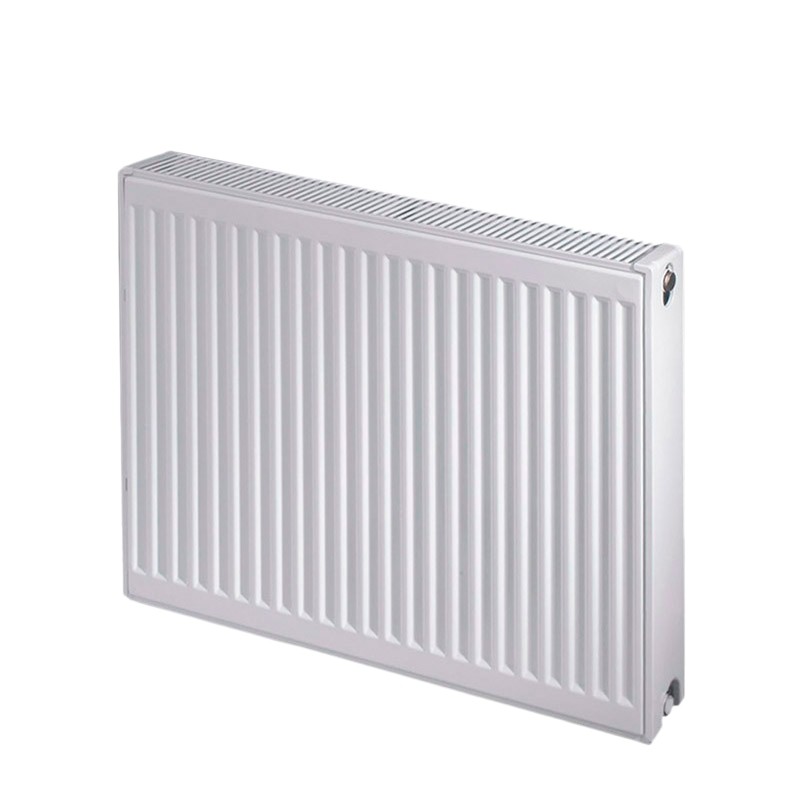

رادیاتور ایران رادیاتور

 مقایسه رادیاتور پره ای و پنلی

  • رادیاتورهای پنلی به دلیل فولادی بودن جنس آن نسبت به نوع پره ای که از جنس آلومینیومی می باشد، بالاتر است. لذا رادیاتورهای پنلی فشار بیشتری به سازه ساختمان می آورد.
  • به دلیل باز بودن سیستم موتورخانه، رسوبات آهکی بیشتری دارد پس برای این نوع سیستم ها استفاده از رادیاتورهای پره ای مناسب تر است. در سیستم گرمایشی پکیج به دلیل استفاده از اتصالات مسی داخل مبدل و عدم رسوب, برای این نوع سیستم گرمایشی، رادیاتور پنلی گزینه مناسب تری خواهد بود.
  • رادیاتورهای پنلی به دلیل یکپارچه بودن و نبود درز دارای زیبایی بهتر و همچنین راحتی در نظافت این رادیاتورها، مزیت بهتری نسبت به رادیاتورهای پره ای دارند.
  • از نظر قیمت رادیاتورهای پنلی نسبت به رادیاتورهای پره ای به دلیل پایین بودن قیمت فولاد سخت نسبت به آلومینیوم، دارای قیمت مقرون به صرفه تری می باشد.
  • در صورت خرابی رادیاتورهای پره ای، می توان پره معیوب را تعویض کرد اما در رادیاتورهای پنلی به دلیل یکپارچه بودن رادیاتور، امکان تعویض نیست و باید بلوک را تعویض کرد.
  • رادیاتورهای پنلی از جنس فولاد سخت بوده و رادیاتورهای الومینیومی از جنس آلومینیومی مشخص است که مقاومت فولاد نسبت به آلومینیوم بیشتر است به همین دلیل عمر رادیاتورهای پنلی بالاتر بوده و دارای گارانتی بیشتری نسبت به نوع پره ای دارا می باشد.
  • از نظر انتقال حرارت تفاوت زیادی بین رادیاتور پنلی و پره ای وجود ندارد و در هر دو نوع رادیاتور بازده حرارتی تا حدودی یکسان است.

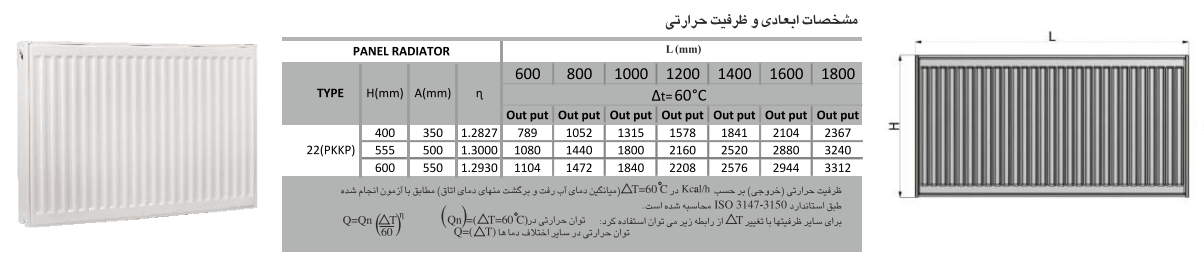

راهنمای محاسبه رادیاتور پنلی

رادیاتور پنلی به دلیل بالا بودن ظرفیت گرمایی، فضای بیشتری را گرم می کنند به طور میانگین ظرفیت گرمایی هر یک متر مربع رادیاتور پنلی برابر 1750 کیلو کالری می باشد. با توجه به فرمول ارائه شده می توان بهترین رادیاتور پنلی با متراژ و راندمان مورد نیاز را انتخاب و خریداری نمود.

(130*متراژ) / ظرفیت گرمایشی هر متر مربع رادیاتور پنلی = رادیاتور پنلی مورد نیاز

مثال:

با توجه به ظرفیت محاسبه شده برای اتاق 15 متری رادیاتور پنلی 100 یا 110 سانتی متر کافی است.

سانتی متر 111 = 1.11 = 1750 / (130*15)



انواع و مشخصات فنی رادیوتورهای ایران رادیاتور

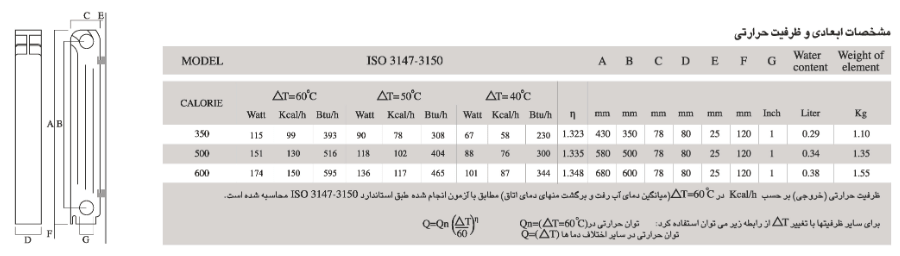

  • Calorie

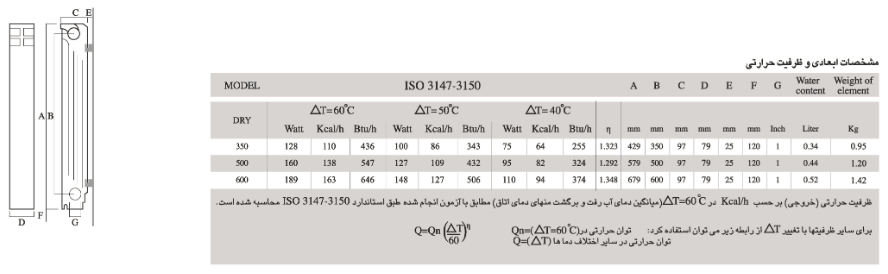

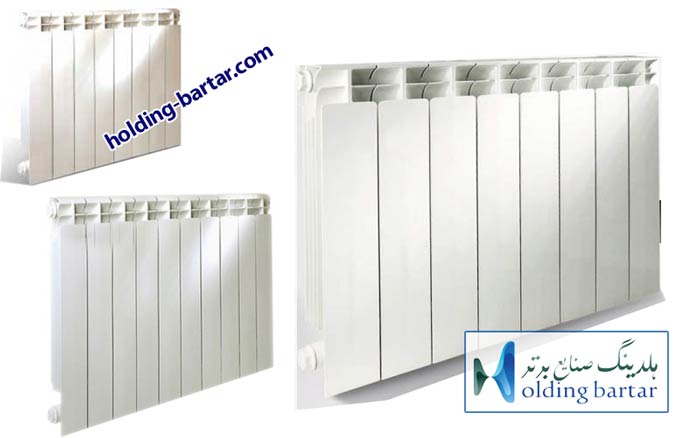

  • Dry



  • Dual

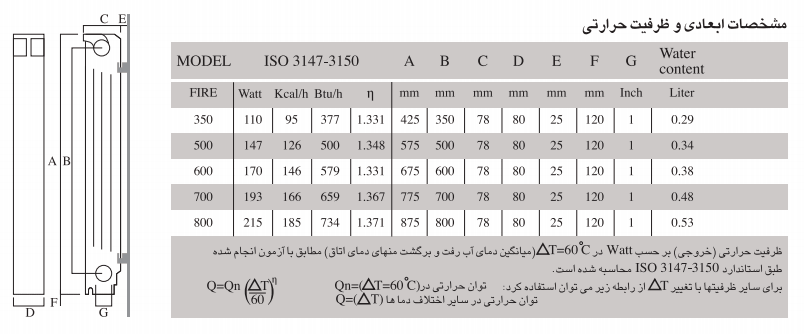

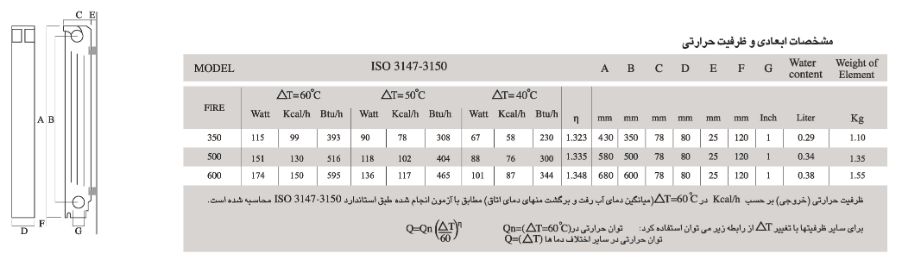

  • Fire

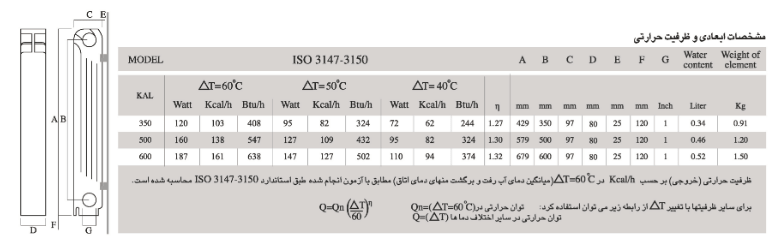

  • Kal

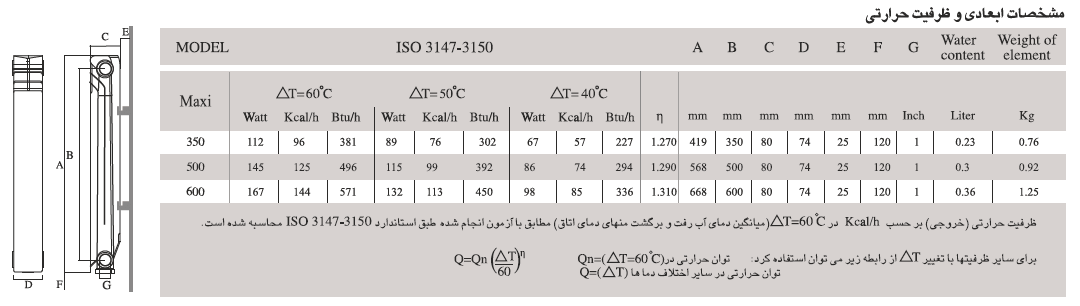

  • Maxsi

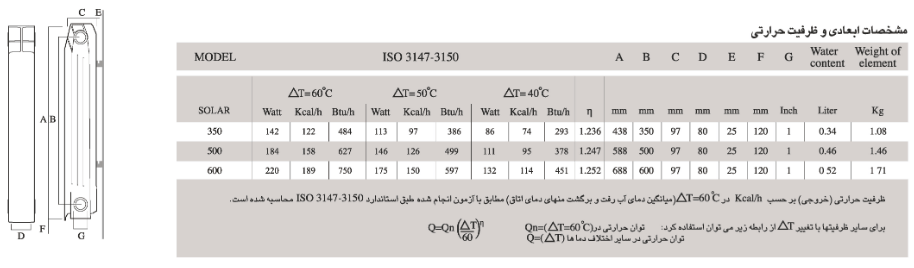

  • Solar

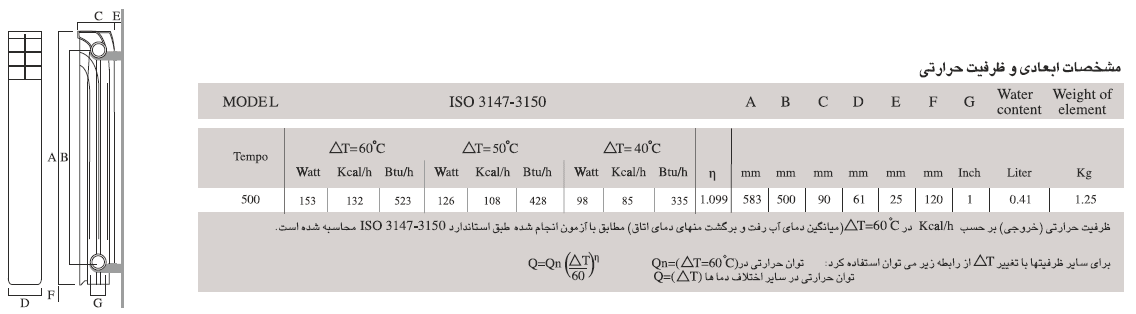

  • Tempo

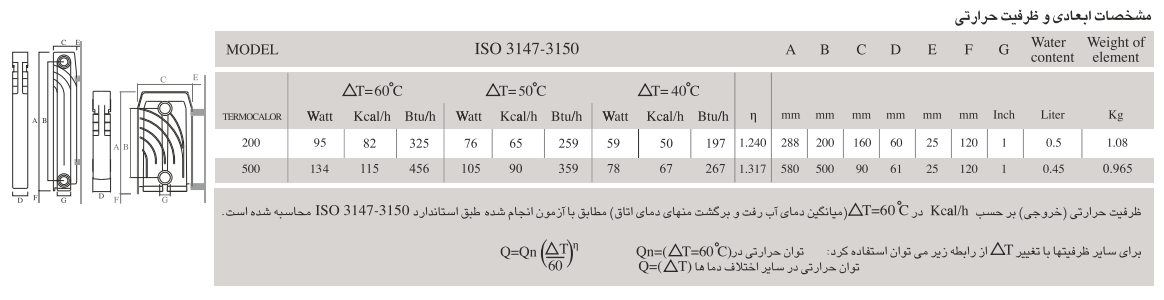

  • Termocalor

  • Pneli
