لوله پلی اتیلن

لوله پلی اتیلن یکی از پیشرفته‌ترین انواع لوله‌های پلیمری است که امروزه در پروژه‌های آبرسانی، فاضلاب، گازرسانی و کشاورزی به‌طور گسترده استفاده می‌شود. این لوله‌ها به دلیل وزن سبک، مقاومت بالا در برابر خوردگی و طول عمر طولانی، جایگزینی مطمئن برای لوله‌های فلزی و بتنی هستند.

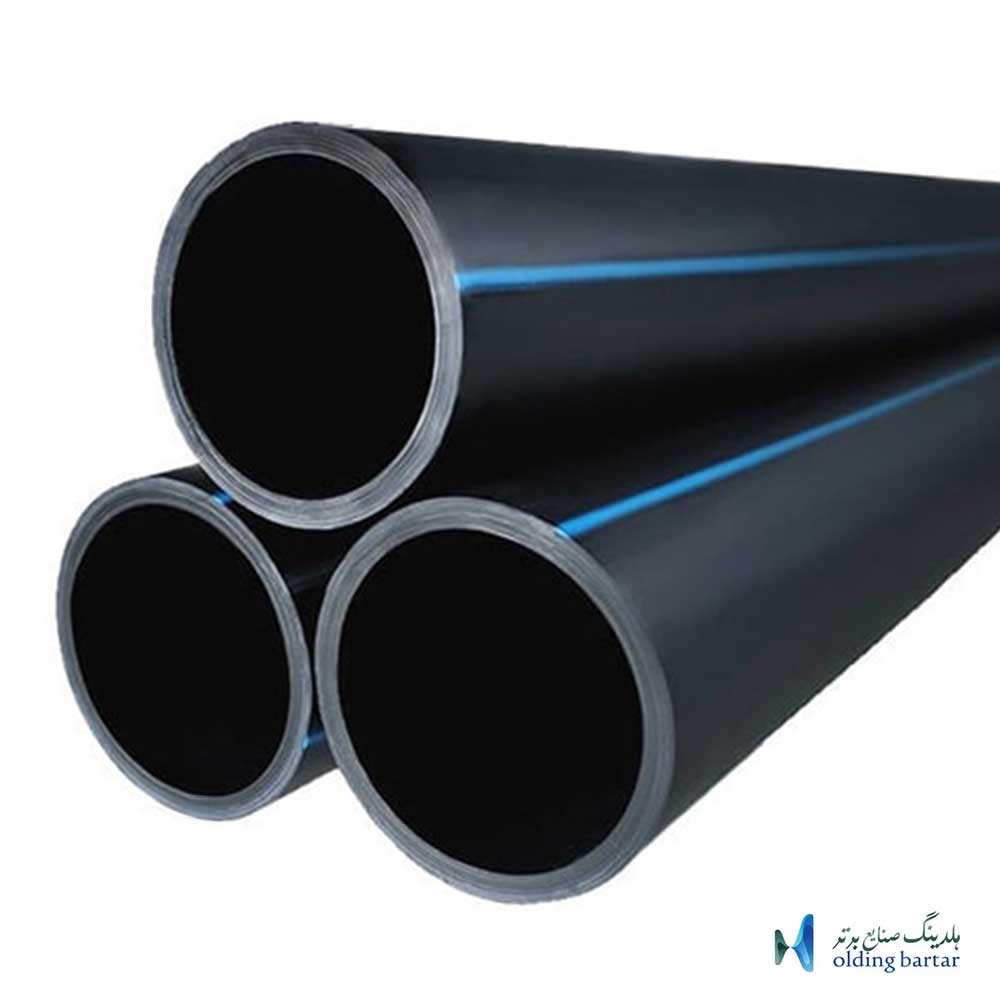

لوله پلی اتیلن چیست؟

لوله پلی اتیلن لوله‌ای ترموپلاستیکی از جنس پلی اتیلن سنگین (HDPE) است که با ساختار مولکولی منظم و چگالی بالا تولید می‌شود. این لوله‌ها بر اساس استانداردهای ISO 4427 و DIN 8074 در فشارهای کاری ۴ تا ۲۵ بار و سایزهای ۱۶ تا ۲۴۰۰ میلی‌متر ساخته می‌شوند و به دلیل مقاومت مکانیکی و شیمیایی بالا، در سیستم‌های انتقال سیال کاربرد گسترده دارند.

کاربرد لوله پلی اتیلن

لوله پلی اتیلن در انواع شبکه‌های انتقال و توزیع سیالات، جایگاه اصلی در پروژه‌های عمرانی و صنعتی دارد. از این لوله‌ها در خطوط آبرسانی شهری و روستایی برای انتقال آب خام و تصفیه شده، در سیستم‌های فاضلاب و زهکشی برای جمع‌آوری و دفع ثقلی سیالات و در شبکه‌های گازرسانی جهت انتقال گاز طبیعی و مایع استفاده می‌شود.

در بخش کشاورزی و آبیاری تحت فشار، لوله‌های پلی اتیلن سایز پایین (از ۱۶ تا ۱۱۰ میلی‌متر) جهت انتقال آب به لوله‌های فرعی و لترال‌ها به کار می‌روند. در پروژه‌های صنعتی و شیمیایی نیز، این لوله‌ها برای انتقال پساب، مواد خورنده، محلول‌های صنعتی و سیالات فرایندی کاربرد دارند.

همچنین در حوزه زیرساخت‌های شهری و مخابراتی، از لوله پلی اتیلن به عنوان غلاف محافظ برای کابل‌های برق، فیبر نوری و شبکه‌های کنترل استفاده می‌شود. در پروژه‌های عمرانی خاص مانند خطوط انتقال آب در سدسازی، تونل‌ها، نیروگاه‌ها و بنادر نیز، مدل‌های فشارقوی آن تا قطر ۲۴۰۰ میلی‌متر مورد بهره‌برداری قرار می‌گیرند.

لوله های پلی اتیلن بعنوان لوله ورودی و خروجی سپتیک تانک، چربی گیر، پکیج‌های تصفیه فاضلاب و سایر تجهیزات تصفیه آب و فاضلاب مورد استفاده قرار می گیرد.

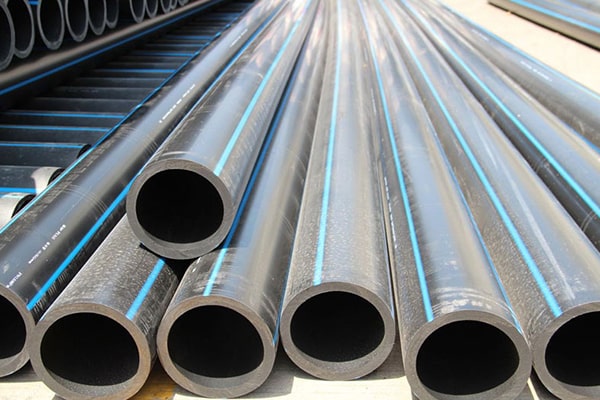

انواع لوله پلی اتیلن

لوله‌های پلی اتیلن بسته به نوع ساختار، فشار کاری و نوع کاربری در سه گروه اصلی طبقه‌بندی می‌شوند.

1. بر اساس ساختار بدنه:
   لوله پلی اتیلن در دو نوع کلی تولید می‌شود. مدل تک‌جداره یا فشارقوی که برای انتقال آب، گاز و سیالات تحت فشار استفاده می‌شود، و مدل دوجداره یا ثقلی که برای انتقال فاضلاب، پساب و جریان‌های بدون فشار داخلی به‌کار می‌رود.
2. بر اساس کاربری صنعتی:
   در پروژه‌های آبرسانی، از لوله پلی اتیلن آبرسانی برای خطوط انتقال و توزیع استفاده می‌شود. در شبکه‌های جمع‌آوری فاضلاب، لوله پلی اتیلن فاضلابی جایگزین انواع بتنی و فلزی است. مدل‌های خاص‌تری مانند لوله پلی اتیلن گازرسانی برای انتقال گاز طبیعی و لوله پلی اتیلن صنعتی برای جابه‌جایی سیالات شیمیایی و خورنده در کارخانه‌ها به‌کار می‌روند.
3. بر اساس روش تولید یا طراحی ویژه:
   برخی لوله‌ها با طراحی خاص تولید می‌شوند؛ مانند لوله کاروگیت که با دیواره موج‌دار، مقاومت بالایی در برابر فشار خارجی دارد، یا لوله اسپیرال که برای شبکه‌های فاضلاب و زهکشی با قطرهای بزرگ تا چند متر استفاده می‌شود. همچنین لوله پلی اتیلن آبیاری و لترال برای سیستم‌های آبیاری قطره‌ای و بارانی در مزارع و گلخانه‌ها کاربرد گسترده دارد.

مشخصات فنی و استانداردهای لوله پلی اتیلن

لوله پلی اتیلن بر اساس دو شاخص اصلی در طراحی شناخته می‌شود: فشار نامی (PN) و نسبت ابعادی استاندارد (SDR).

پارامتر PN بیانگر میزان فشاری است که لوله می‌تواند به‌طور دائم تحمل کند. لوله‌های پلی اتیلن معمولاً در رده‌های PN4 تا PN25 تولید می‌شوند و انتخاب عدد مناسب، مستقیماً به فشار کاری شبکه و عمق دفن بستگی دارد.

در مقابل، SDR نسبت قطر بیرونی لوله به ضخامت جداره است. هرچه مقدار SDR کمتر باشد، دیواره ضخیم‌تر و مقاومت لوله در برابر فشار بیشتر است. به عنوان نمونه، لوله پلی اتیلن SDR11 برای خطوط فشارقوی و SDR26 برای شبکه‌های کم‌فشار یا ثقلی به کار می‌رود.

مواد اولیه این لوله‌ها از پلی‌اتیلن سنگین گرید بالا مانند PE80 و PE100 است که طبق استانداردهای ISO 4427 و DIN 8074 تولید می‌شوند. گرید PE100 در مقایسه با PE80 چگالی بالاتر، مقاومت کششی بیشتر و طول عمر طولانی‌تری دارد. همین ترکیب باعث شده لوله‌های پلی اتیلن مدرن بتوانند تا ۵۰ سال عمر مفید در شرایط کاری سخت داشته باشند.

برای حفظ یکنواختی کیفیت، در کارخانه هلدینگ صنایع برتر ایران کلیه تولیدات مطابق با استاندارد INSO 14427 و با کنترل دقیق پارامترهایی چون دانسیته، MFR، مقاومت هیدروستاتیک و آزمون اکسیداسیون انجام می‌شود.

قیمت لوله پلی اتیلن

در پاییز ۱۴۰۴، قیمت لوله پلی اتیلن تحت فشار در ایران بسته به قطر و کلاس فشاری بین ۶۰ هزار تا ۸۵ میلیون تومان به ازای هر متر متغیر است.

لوله‌های سایز کوچک ۲۰ تا ۶۳ میلی‌متر حدود ۶۰ تا ۲۵۰ هزار تومان، سایزهای متوسط ۹۰ تا ۲۵۰ میلی‌متر بین ۳۵۰ هزار تا ۲.۵ میلیون تومان و لوله‌های پلی اتیلن سایز ۴۰۰ تا ۱۰۰۰ میلی‌متر در بازه ۴ تا ۱۸ میلیون تومان قیمت دارند.

لوله‌های پلی اتیلنی قطور ۱۲۰۰ تا ۲۴۰۰ میلی‌متر که برای خطوط انتقال بزرگ استفاده می‌شوند، گاهی تا ۸۵ میلیون تومان در هر متر قیمت‌گذاری می‌شوند.

اختلاف قیمت به عواملی مانند فشار نامی (PN)، ضخامت دیواره (SDR)، گرید مواد اولیه (PE100 یا PE80)، تیراژ سفارش، سطح بازرسی استاندارد و هزینه حمل بستگی دارد.

انتخاب لوله پلی اتیلن تحت فشار

انتخاب لوله پلی اتیلن باید بر پایه سه شاخص اصلی انجام شود: نوع سیال، فشار کاری سیستم و شرایط نصب؛ اگر سیال آب آشامیدنی یا آبیاری کشاورزی است، لوله‌های PE100 با فشار نامی PN10 یا PN16 گزینه‌ای استاندارد و اقتصادی محسوب می‌شوند. در مقابل، برای سیالات صنعتی یا شیمیایی، باید از لوله‌هایی با ضریب اطمینان بالاتر و تست مقاومت شیمیایی تأیید‌شده استفاده کرد.

در انتخاب قطر، دبی عبوری و طول مسیر تعیین‌کننده‌اند؛ لوله بزرگ‌تر باعث افت فشار کمتر ولی افزایش هزینه می‌شود، بنابراین انتخاب باید با محاسبه دقیق انجام گیرد.

در محیط‌هایی که لوله دفن می‌شود یا زیر بار ترافیکی قرار دارد، توجه به نسبت SDR و کلاس فشاری اهمیت زیادی دارد. برای مثال، SDR11 مناسب مناطق با فشار بالا و SDR17 برای مسیرهای سبک‌تر توصیه می‌شود.

در نهایت، کیفیت مواد اولیه و نحوه اتصال نقش حیاتی در دوام شبکه دارند. استفاده از مواد PE100 فودگرید، جوش لب‌به‌لب استاندارد و اتصالات هم‌جنس تضمین می‌کند که سیستم سال‌ها بدون نشتی یا تغییر شکل کار کند.

پیش از خرید، بررسی گواهی‌های ISO 4427، DIN 8074 و تست هیدروستاتیک بهترین راه اطمینان از اصالت لوله است.

انواع اتصالات لوله پلی اتیلن تحت فشار

اتصالات پلی اتیلن قطعاتی هستند که برای تغییر مسیر، انشعاب‌گیری، اتصال لوله‌ها با قطر متفاوت یا اتصال به تجهیزات دیگر در شبکه‌های آبرسانی و فاضلابی به‌کار می‌روند. این قطعات معمولاً از همان جنس لوله، یعنی پلی اتیلن PE100 تولید می‌شوند تا در برابر فشار، خوردگی و تغییرات دما مقاومت یکسانی داشته باشند.

رایج‌ترین انواع اتصالات عبارتند از:

• زانو ۴۵ و ۹۰ درجه برای تغییر جهت جریان،
• سه‌راهی و سه‌راه تبدیل برای ایجاد انشعاب،
• تبدیل و بوشن برای اتصال لوله‌هایی با قطر متفاوت،
• فلنچ و سر فلنچ پلی اتیلن برای اتصال به شیرآلات، پمپ یا مخازن،
• و کمربند انشعاب برای گرفتن خروجی از مسیر اصلی بدون برش کامل لوله.

در پروژه‌های صنعتی و فشارقوی، استفاده از اتصالات جوشی و فلنجی الزامی است تا اتصال کاملاً یکپارچه و آب‌بند شود. برای خطوط سبک‌تر یا کشاورزی، اتصالات پیچی و کمربندی به‌دلیل نصب آسان و قابلیت باز و بست مجدد کاربرد بیشتری دارند. تمام این قطعات باید مطابق با استاندارد ISO 4427 و DIN 8076 تولید شوند تا در برابر فشار داخلی و ضربه مکانیکی دچار تغییر شکل یا نشتی نشوند.

روش‌های اتصال لوله پلی اتیلن تحت فشار

اتصال لوله‌های پلی اتیلن بسته به قطر، فشار کاری و نوع پروژه به سه روش اصلی انجام می‌شود:

1. جوش لب‌به‌لب:
   رایج‌ترین و مقاوم‌ترین روش برای لوله‌های پلی اتیلن فشارقوی و قطر بالا است. در این شیوه، دو سر لوله پس از گرم‌شدن با صفحه حرارتی، تحت فشار به‌هم متصل می‌شوند و یک پیوند یکپارچه ایجاد می‌کنند.
2. الکتروفیوژن:
   برای اتصال دقیق یا فضاهای محدود استفاده می‌شود. درون اتصال المنت‌های حرارتی تعبیه شده که پس از عبور جریان برق، ذوب شده و جوشی کاملاً آب‌بند به‌وجود می‌آورد.
3. اتصال پیچی یا مکانیکی:
   ساده‌ترین روش نصب برای لوله‌های پلی اتیلن تا قطر ۱۱۰ میلیمتر است. در این روش، با استفاده از مهره و اورینگ، اتصال بدون نیاز به حرارت انجام می‌شود و برای شبکه‌های موقت یا سبک مناسب است.

مزایای لوله‌های پلی اتیلن

• مقاومت شیمیایی بالا: در برابر اسیدها، بازها، نمک‌ها و فاضلاب صنعتی تخریب نمی‌شود.
• عدم خوردگی و زنگ‌زدگی: بر خلاف لوله‌های فلزی، نیاز به پوشش یا رنگ محافظ ندارد.
• وزن کم و حمل آسان: جابه‌جایی و نصب سریع‌تر و کم‌هزینه‌تر انجام می‌شود.
• انعطاف‌پذیری بالا: در برابر نشست زمین و فشار خارجی بدون ترک یا شکستگی عمل می‌کند.
• سطح داخلی صاف: جریان یکنواخت، بدون رسوب و با افت فشار بسیار پایین.
• قابلیت جوش هم‌جنس: اتصالات لب‌به‌لب یا الکتروفیوژن بدون نشتی و با دوام بالا.
• دوام و طول عمر زیاد: عمر مفید بیش از ۵۰ سال در شرایط نصب استاندارد.
• غیرفعال و بهداشتی: بدون انتقال طعم یا بو به آب آشامیدنی.

سایزبندی لوله پلی اتیلن

لوله‌های پلی اتیلن بر اساس قطر خارجی (OD) از ۱۶ تا ۲۴۰۰ میلی‌متر تولید می‌شوند و در کلاس‌های فشاری PN4 تا PN25 عرضه می‌گردند.

هر سایز لوله پلی اتیلن بسته به نوع مصرف، به‌صورت شاخه‌ای یا کلافی (رولی) تولید می‌شود و وزن آن متناسب با ضخامت دیواره (SDR) تغییر می‌کند.

• سایز ۲۰ تا ۳۲ میلی‌متر: فشار PN6 تا PN16، تولید به‌صورت کلاف ۱۰۰ تا ۲۰۰ متری، مناسب آبیاری قطره‌ای و باغی.
• سایز ۴۰ تا ۵۰ میلی‌متر: فشار PN6 تا PN20، کلافی یا شاخه‌ای، وزن هر متر ۰.۵ تا ۱.۲ کیلوگرم، کاربرد در آبرسانی سبک.
• سایز ۶۳ میلی‌متر: فشار PN6 تا PN20، کلافی ۱۰۰ یا ۲۰۰ متری، وزن ۰.۹ تا ۲.۵ کیلوگرم، حدود ۱۲ تا ۱۵ هزار متر در هر تریلی بارگیری می‌شود.
• سایز ۷۵ تا ۱۱۰ میلی‌متر: فشار PN6 تا PN25، تولید در کلاف یا شاخه ۶ متری، مناسب خطوط فرعی آبرسانی.
• سایز ۱۲۵ تا ۱۶۰ میلی‌متر: فشار PN6 تا PN20، فقط شاخه‌ای، وزن ۴ تا ۷ کیلوگرم در هر متر، مصرف در پروژه‌های شهری.
• سایز ۲۰۰ تا ۴۰۰ میلی‌متر: فشار PN6 تا PN20، شاخه ۶ یا ۱۲ متری، وزن ۱۰ تا ۴۵ کیلوگرم، برای خطوط اصلی و فاضلاب.
• سایز ۴۵۰ تا ۸۰۰ میلی‌متر: فشار PN6 تا PN16، شاخه‌ای، وزن ۵۰ تا ۱۲۰ کیلوگرم، مناسب انتقال بین‌حوضه‌ای.
• سایز ۹۰۰ تا ۲۴۰۰ میلی‌متر: فشار PN4 تا PN10، شاخه‌ای، وزن بسیار بالا (تا ۵۰۰ کیلوگرم در هر متر)، کاربرد در پروژه‌های زیرساختی بزرگ.

راهنمای نصب و راهبری لوله پلی اتیلن

پیش از نصب، باید مسیر لوله‌گذاری بررسی و از وجود سنگ‌ریزه، اجسام تیز و نشست احتمالی زمین اطمینان حاصل شود. بستر لوله پلی اتیلن با ۵ تا ۱۰ سانتی‌متر ماسه نرم و تراکم کنترل شده آماده می‌شود تا از تمرکز تنش و آسیب به جداره جلوگیری گردد. لوله‌ها مطابق نقشه اجرایی با زاویه و شعاع خمش مجاز چیده شده و اتصالات به‌صورت جوش لب‌به‌لب یا الکتروفیوژن استاندارد (DVS 2207) انجام می‌گیرد.

پس از اتصال، تست هیدروستاتیک فشار طبق الزامات ISO 4427-2 انجام می‌شود تا از آب‌بندی کامل شبکه اطمینان حاصل گردد. عملیات بک‌فیل باید به‌صورت لایه‌لایه با کوبش یکنواخت تا حداقل ۳۰ سانتی‌متر بالاتر از تاج لوله پلی اتیلن انجام شود.

در دوره بهره‌برداری، فشار شبکه نباید از مقدار PN لوله تجاوز کند و تغییرات ناگهانی دما یا فشار باید با شیرهای کنترلی تعدیل شود. بررسی دوره‌ای اتصالات، محل جوش و نقاط بحرانی توصیه می‌شود تا عملکرد سیستم در درازمدت بدون نشتی و افت فشار باقی بماند.

راهنمای خرید لوله پلی اتیلن تحت فشار

برای انتخاب و خرید لوله پلی اتیلن، ابتدا باید کاربری پروژه، فشار کاری و نوع سیال مشخص شود. لوله‌های PE100 با فشار PN10 تا PN16 برای انتقال آب آشامیدنی و آبرسانی شهری مناسب‌اند، در حالی که مدل‌های PN6 یا PN8 برای خطوط ثقلی، زهکشی و فاضلاب بهترین گزینه هستند. در صنایع شیمیایی و تاسیسات فرایندی، باید از لوله‌هایی با تست مقاومت شیمیایی و گواهی کیفیت بین‌المللی استفاده شود.

پیش از خرید، بررسی کنید لوله دارای نشان استاندارد ملی ایران یا گواهی ISO 4427 و DIN 8074 باشد. توجه به نسبت SDR بسیار مهم است؛ هرچه SDR کمتر باشد، ضخامت دیواره و تحمل فشار بیشتر و به‌تبع آن قیمت نیز بالاتر خواهد بود. همچنین اطمینان حاصل کنید مواد اولیه از نوع پلی اتیلن سنگین گرید PE100 خالص باشد و از افزودنی‌های بازیافتی استفاده نشده باشد.

در هنگام مقایسه قیمت‌ها، تنها رقم هر متر لوله را ملاک نگیرید. عواملی چون هزینه حمل، نوع اتصالات، روش جوشکاری و شرایط نصب بخش مهمی از هزینه نهایی پروژه را تشکیل می‌دهند. خرید از تولیدکننده‌ای که علاوه بر فروش، مشاوره فنی و خدمات پس از فروش ارائه دهد، تصمیمی هوشمندانه است و دوام شبکه را تضمین می‌کند.

در نهایت، بهترین خرید زمانی انجام می‌شود که لوله بر اساس محاسبه دقیق فشار طراحی، دبی عبوری و عمق دفن انتخاب شود. رعایت این اصول باعث می‌شود سیستم لوله‌کشی سال‌ها بدون نشتی، خوردگی یا افت فشار کار کند و سرمایه‌گذاری پروژه بهینه بماند.

برتری لوله‌های پلی اتیلن نسبت به سایر لوله‌ها

لوله‌های پلی اتیلن به‌دلیل ترکیب خاص پلیمر HDPE، در بسیاری از پروژه‌های آبرسانی، فاضلابی و صنعتی جایگزین انواع فلزی، بتنی و PVC شده‌اند.

در مقایسه با لوله‌های فلزی، پلی اتیلن هرگز دچار زنگ‌زدگی، پوسیدگی یا نشت درز جوش نمی‌شود و نیازی به رنگ یا پوشش ضد خوردگی ندارد. وزن بسیار کمتر آن، هزینه حمل و نصب را تا بیش از ۶۰% کاهش می‌دهد.

در برابر لوله‌های بتنی یا GRP، لوله پلی اتیلن انعطاف‌پذیری بالاتری دارد و در نشست زمین یا تغییرات دمایی، بدون ترک‌خوردگی عمل می‌کند. آب‌بندی کامل در محل جوش و سطح داخلی صیقلی، افت فشار و احتمال نشتی را به حداقل می‌رساند.

در مقایسه با لوله‌های PVC نیز، پلی اتیلن در برابر ضربه، اشعه خورشید و شوک‌های فشاری مقاومت بسیار بیشتری دارد و در محیط‌های سرد یا دفنی عملکرد پایدار‌تری نشان می‌دهد. همچنین به‌دلیل جوش هم‌جنس، عمر مفید شبکه‌های پلی‌اتیلنی معمولاً بیش از ۵۰ سال است؛ در حالی که لوله‌های دیگر نیاز به تعمیر یا تعویض زودهنگام دارند.

در نتیجه، لوله‌های پلی اتیلن ترکیبی از دوام بالا، آب‌بندی کامل، مقاومت شیمیایی و هزینه نگهداری پایین را در اختیار پروژه قرار می‌دهند و از نظر اقتصادی و فنی، به‌صرفه‌ترین گزینه در خطوط انتقال مدرن محسوب می‌شوند.

نحوه انتخاب SDR و PN لوله‌های تکجداره پلی اتیلنی

در انتخاب لوله پلی اتیلن، دو شاخص SDR و PN تعیین‌کننده مقاومت و دوام سیستم هستند.
SDR (Standard Dimension Ratio) نسبت قطر بیرونی لوله به ضخامت دیواره است. هرچه عدد SDR کمتر باشد، دیواره ضخیم‌تر و تحمل فشار بیشتر است. در مقابل، PN (Pressure Nominal) بیانگر فشار کاری مجاز لوله بر حسب بار است و مستقیماً با SDR ارتباط معکوس دارد.

به‌طور معمول:

• SDR11 :PN16 مناسب خطوط آبرسانی و فشارقوی،
• SDR13.6 :PN12.5 برای شبکه‌های نیمه‌فشار،
• SDR17 :PN10 جهت آبیاری و توزیع عمومی،
• SDR21 و SDR26 :PN8 و PN6 برای فاضلاب و سیستم‌های ثقلی استفاده می‌شوند.

در پروژه‌هایی با دمای بالا یا عمق دفن زیاد، انتخاب لوله با SDR پایین‌تر (مثلاً SDR11) توصیه می‌شود تا در برابر تنش‌های مکانیکی، فشار لحظه‌ای و تغییرات دما مقاومت کافی داشته باشد.
