اسکرابر

در دنیای امروز که استانداردهای محیط زیستی سخت گیرانه تر از همیشه شده اند، مدیریت آلاینده های خروجی صنایع دیگر یک انتخاب نیست، بلکه یک ضرورت حیاتی است. اگر با بوی نامطبوع اسیدی، غبارهای سمی یا گازهای خطرناک در خط تولید خود دست  و پنجه نرم می کنید، اسکرابر هوا (Air Scrubber) یا همان وت اسکرابر، قهرمان گمنام صنعت شما خواهد بود.

اسکرابر هوا چیست؟

اسکرابر هوا یک سیستم فیلتراسیون پیشرفته است که با نام های برج شستشوی گاز یا غبارگیر مرطوب نیز شناخته می شود. برخلاف فیلترهای پارچه ای که فقط ذرات فیزیکی را جذب می کنند، اسکرابرها با استفاده از یک مایع شستشو (معمولاً آب یا محلول های شیمیایی خاص)، همزمان ذرات معلق و گازهای آلاینده را از جریان هوای اگزاست حذف می کنند.

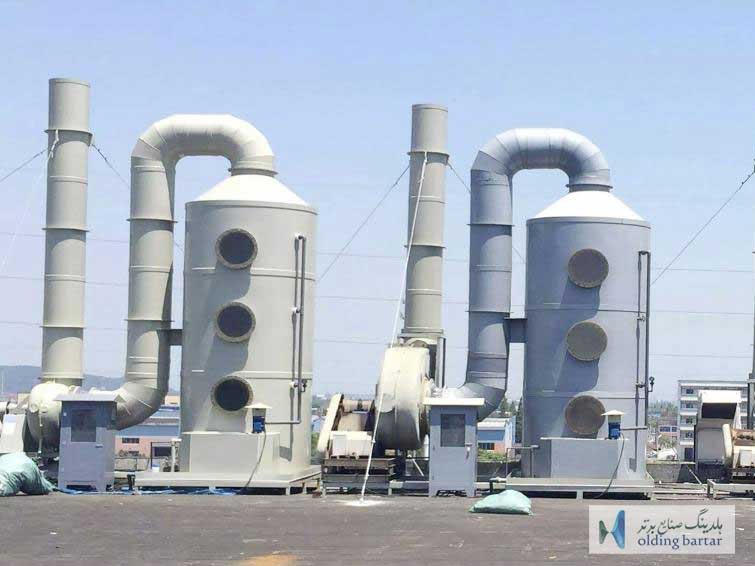

مکانیسم عملکرد اسکرابر

مکانیسم عملکرد اسکرابر هوا بر پایه فرآیند انتقال جرم و تماس نزدیک میان جریان گاز آلوده و مایع شستشو استوار است. در این سیستم، هوای حاوی آلاینده ها توسط فن های مکنده به داخل برج هدایت شده و همزمان مایع تصفیه کننده توسط نازل های فشار بالا به صورت مه یا قطرات بسیار ریز بر روی جریان هوا پاشیده می شود؛ در این مرحله، آلاینده های گازی بر اساس حلالیت یا واکنش شیمیایی در مایع حل شده و ذرات معلق نیز به دلیل برخورد با قطرات آب سنگین شده و به سمت مخزن پایین برج سقوط می کنند. برای افزایش کارایی، معمولاً از پکینگ مدیا استفاده می شود تا سطح تماس و زمان ماندگاری هوا در مجاورت مایع به حداکثر برسد.

در بخش نهایی این فرآیند، جریان هوای مرطوب که حالا از آلاینده ها پاکسازی شده است، از لایه های قطره گیر عبور می کند تا ذرات آب همراه با هوا از سیستم خارج نشوند. مایع آلوده جمع آوری شده در مخزن کف دستگاه نیز پس از تصفیه اولیه یا خنثی سازی شیمیایی، توسط پمپ های سیرکولاسیون دوباره به چرخه پاشش بازمی گردد. این چرخه مداوم تضمین می کند که خروجی نهایی صنایع، مطابق با استانداردهای سازمان حفاظت محیط زیست، عاری از بوهای نامطبوع، گازهای اسیدی و ذرات خطرناک باشد.

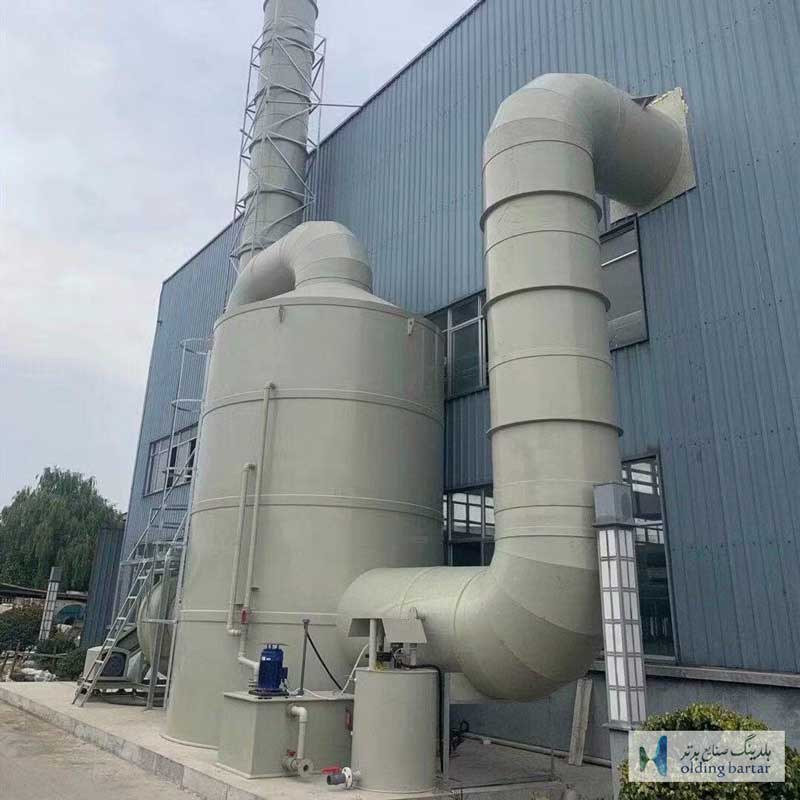

اجزای تشکیل دهنده اسکرابر

• بدنه اصلی یا برج اسکرابر: بدنه به عنوان محفظه اصلی انجام واکنش های فیزیکی و شیمیایی عمل می کند. با توجه به خورنده بودن آلاینده ها (مانند اسیدها)، بدنه معمولاً از متریال های مقاوم نظیر پلی پروپیلن، پلی اتیلن، فایبرگلاس یا در موارد خاص از فولاد ضدزنگ ساخته می شود تا طول عمر بالایی در شرایط سخت صنعتی داشته باشد.
• سیستم پاشش مایع و نازل ها: نازل ها وظیفه اتمیزه کردن (تبدیل به قطرات بسیار ریز) مایع شستشو را بر عهده دارند. طراحی و چیدمان آن ها باید به گونه ای باشد که تمام سطح مقطع برج را پوشش داده و بیشترین سطح تماس را میان قطرات مایع و جریان هوای آلوده ایجاد کنند. گرفتگی یا رسوب در این نازل ها مستقیماً کارایی تصفیه را کاهش می دهد.
• بستر آکنده یا پکینگ مدیا: در اسکرابرهای عمودی، لایه ای از قطعات پلاستیکی یا سرامیکی با اشکال مهندسی (مانند پال رینگ یا راشینگ رینگ) قرار می گیرد. نقش این بستر، شکستن جریان هوا و مایع و ایجاد آشفتگی است تا سطح تماس و زمان ماندگاری هوا در مجاورت مایع شستشو به حداکثر برسد و انتقال جرم بهتر صورت گیرد.
• قطره گیر یا دمیستر: این بخش در بالاترین قسمت برج، قبل از خروجی هوا نصب می شود. دمیستر از شبکه های توری یا صفحات تیغه ای تشکیل شده که وظیفه به دام انداختن قطرات ریز آب همراه با جریان هوا را دارد. این کار مانع از خروج رطوبت و مواد شیمیایی به محیط بیرون و جلوگیری از هدررفت مایع شستشو می شود.
• پمپ سیرکولاسیون: قلب تپنده سیستم است که وظیفه انتقال مداوم مایع از مخزن پایینی به سمت نازل های پاشش در بالای برج را بر عهده دارد. این پمپ ها باید در برابر خوردگی مقاوم باشند و دبی آن ها دقیقاً بر اساس نسبت مایع به گاز طراحی شده باشد.
• مخزن ذخیره مایع: در قسمت انتهایی برج قرار دارد و محل تجمع مایع پس از شستشوی هوا است. آلاینده های جدا شده از هوا در این مخزن جمع می شوند. معمولاً در این بخش سنسورهای سطح، شیرهای تخلیه و سیستم های تزریق مواد شیمیایی (برای خنثی سازی اسیدها یا قلیاها) نصب می گردد.
• فن سانتریفیوژ مکنده: نیروی محرکه اصلی برای انتقال هوای آلوده از منبع تولید (مثل خط تولید یا رآکتور) به داخل اسکرابر و سپس تخلیه آن به اتمسفر است. فن باید توان غلبه بر افت فشار ایجاد شده توسط بستر پکینگ و دمیستر را داشته باشد.
• سیستم کنترل و ابزار دقیق: شامل سنسورهای pH (برای کنترل میزان اسیدیته مایع)، سنسورهای سطح، فشارسنج ها و تابلو برق است. این سیستم با پایش مداوم پارامترها، اطمینان حاصل می کند که فرآیند تصفیه همواره در بهینه ترین حالت ممکن قرار دارد و در صورت نیاز، مواد شیمیایی خنثی ساز به صورت خودکار به مخزن اضافه می شود.

کاربردهای اسکرابر

• حذف بوی نامطبوع در تصفیه خانه های فاضلاب و ایستگاه های پمپاژ: یکی از اصلی ترین چالش های زیست محیطی در تصفیه خانه های فاضلاب شهری و صنعتی، انتشار گازهای بدبو نظیر سولفید هیدروژن و آمونیاک است. اسکرابرهای هوا با استفاده از محلول های اکسیدکننده (مانند آب ژاول یا پرمنگنات پتاسیم)، این مولکول های بدبو را در فاز مایع خنثی کرده و مانع از انتشار آن ها در مناطق مسکونی اطراف می شوند؛ این کاربرد به ویژه برای ایستگاه های پمپاژ و واحدهای فرآوری لجن حیاتی است.
• کنترل بخارات اسیدی در صنایع آبکاری و اسیدشویی: در فرآیندهای فلزکاری، آبکاری و گالوانیزه، استفاده گسترده از اسید کلریدریک و اسید سولفوریک منجر به تولید بخارات سمی و خورنده در محیط سوله می شود. اسکرابرهای عمودی با بدنه پلی پروپیلن در اینجا نقش دوگانه ای ایفا می کنند؛ آن ها نه تنها از سلامت کارکنان در برابر استنشاق بخارات اسیدی محافظت می کنند، بلکه با حذف این مواد خورنده، از تخریب و زنگ زدگی تجهیزات گران قیمت سوله و سقف های فلزی نیز جلوگیری می نمایند.
• تصفیه گازهای خروجی در صنایع شیمیایی و پتروشیمی: رآکتورهای شیمیایی در حین فرآیند تولید، حجم بالایی از گازهای آلاینده و سمی نظیر کلر، دی اکسید گوگرد و اکسیدهای نیتروژن را آزاد می کنند. اسکرابرهای صنعتی به عنوان ایمن ترین راهکار برای به دام انداختن این گازها شناخته می شوند. در این صنایع، طراحی دقیق نسبت مایع به گاز اجازه می دهد تا حتی خطرناک ترین آلاینده ها پیش از ورود به دودکش، به ترکیبات بی خطر تبدیل شوند.
• مهار ذرات معلق و غبارهای چسبنده در صنایع غذایی و دارویی: در خطوط تولید مواد پودری، خشک کن های پاششی و صنایع تولید خوراک دام، ذرات بسیار ریزی تولید می شوند که فیلترهای پارچه ای معمولی به دلیل رطوبت بالا یا ماهیت چسبنده ذرات، به سرعت دچار گرفتگی می شوند. اسکرابرهای هوا با مکانیسم شستشوی مداوم، این ذرات را به صورت پالپ از جریان هوا جدا کرده و علاوه بر تصفیه هوا، در برخی موارد امکان بازیافت مواد اولیه از مخزن اسکرابر را نیز فراهم می کنند.
• مدیریت آلاینده های حرارتی و ذرات در صنایع فولاد و ریخته گری: کوره های ذوب و عملیات حرارتی، مقادیر عظیمی از دود و ذرات میکرونی داغ را تولید می کنند. اسکرابرهای ونتوری به دلیل توانایی بالا در خنک سازی همزمان جریان گاز و جذب ذرات زیر یک میکرون، بهترین گزینه برای این محیط های خشن هستند. این سیستم ها با اشغال فضای کمتر نسبت به بگ فیلترها، کارایی فوق العاده ای در کنترل آلایندگی صنایع فلزی سنگین از خود نشان می دهند.
• کاهش انتشار ترکیبات آلی فرار در صنایع رنگ و رزین: در فرآیندهای پاشش رنگ، تولید چسب و رزین سازی، حلال های شیمیایی تبخیر شده و وارد اتمسفر می شوند که برای لایه اوزون و سلامت انسان بسیار مضر هستند. اسکرابرهای پیشرفته با استفاده از محلول های شستشوی اختصاصی یا روغن های جاذب، قادرند درصد قابل توجهی از این ترکیبات آلی فرار را جذب کرده و استانداردهای سخت گیرانه سازمان محیط زیست را برای این واحدها محقق سازند.

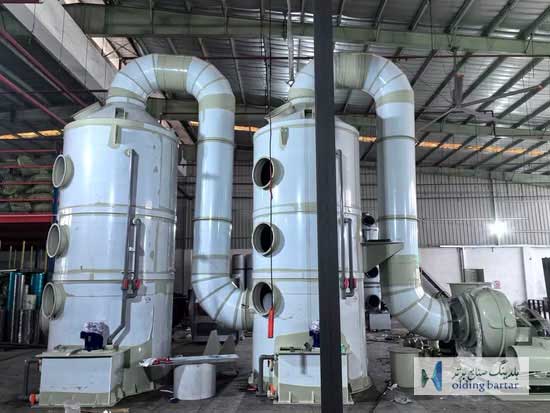

انواع اسکرابر

اسکرابرهای هوا متناسب با تنوع آلاینده های صنعتی، از ذرات میکرونی معلق تا گازهای سمی و بوهای نامطبوع، در مدل های ساختاری متفاوتی طراحی و عرضه می شوند. انتخاب نوع بهینه اسکرابر مستلزم شناخت دقیق ماهیت جریان خروجی و فضای عملیاتی در دسترس است؛ چرا که هر مدل با رویکردی خاص در مکانیسم تماس مایع و گاز، راندمان متفاوتی را در حذف آلاینده های هدف ارائه می دهد. در این بخش، با رایج ترین انواع اسکرابرهای صنعتی و مزایای کاربردی هر یک آشنا می شوید.

اسکرابر با بستر آکنده

این نوع اسکرابر که به برج آکنده نیز معروف است، پرکاربردترین مدل برای حذف آلاینده های گازی و بوهای نامطبوع صنعتی است. در داخل این برج، لایه هایی از قطعات پلاستیکی یا سرامیکی به نام پکینگ مدیا قرار دارند که سطح تماس میان مایع و گاز را به شدت افزایش می دهند. این دستگاه در دو مدل عمودی که در آن هوا از پایین به بالا و آب از بالا به پایین حرکت می کند، و افقی که برای فضاهای با ارتفاع کم مناسب است، طراحی می شود. راندمان بالای این مدل در جذب گازهای اسیدی آن را به انتخاب اول صنایع آبکاری و تصفیه خانه ها تبدیل کرده است.

اسکرابر ونتوری

اسکرابر ونتوری برای صنایعی طراحی شده است که با ذرات معلق بسیار ریز (زیر ۱ میکرون) و غبارهای چسبنده یا داغ سر و کار دارند. مکانیسم این دستگاه بر پایه ایجاد یک گلوگاه تنگ در مسیر عبور هواست که باعث افزایش فوق العاده سرعت جریان (تا ۱۰۰ متر بر ثانیه) می شود. در این نقطه، مایع شستشو پاشیده شده و به دلیل سرعت بالا، به قطرات بی نهایت ریز اتمیزه می گردد. برخورد شدید این قطرات با ذرات گرد و غبار، باعث به دام افتادن آن ها می شود. اگرچه این مدل افت فشار و مصرف انرژی بالایی دارد، اما در صنایع فولاد، سیمان و زباله سوزها، هیچ جایگزین دیگری به گرد پای راندمان آن نمی رسد.

اسکرابر پاششی

اسکرابرهای پاششی ساده ترین ساختار را در میان خانواده غبارگیرهای مرطوب دارند. در این برج ها، فضای داخلی خالی است و تنها ردیف هایی از نازل های مه‎ پاش در سطوح مختلف قرار گرفته اند. هوای آلوده با سرعت کمی از میان این باران مصنوعی عبور می کند. به دلیل نبود بستر پکینگ، این مدل کمترین افت فشار را ایجاد کرده و خطر گرفتگی در آن صفر است. از اسکرابر پاششی معمولاً به عنوان یک مرحله پیش تصفیه برای خنک سازی لرزشی گازهای بسیار داغ یا حذف ذرات درشت و سنگین قبل از ورود به فیلترهای حساس تر استفاده می شود.

اسکرابر سایکلونی



این دستگاه ترکیبی از تکنولوژی سایکلون های خشک و اسکرابرهای مرطوب است. بدنه دستگاه به صورت استوانه ای طراحی شده و هوای آلوده به صورت مماس وارد آن می شود تا یک جریان گردابی یا گردبادی ایجاد کند. همزمان با چرخش هوا، نازل های نصب شده در مرکز، مایع را به سمت دیواره ها می پاشند. نیروی گریز از مرکز، ذرات مرطوب شده را به دیواره ها کوبیده و آن ها را به سمت مخزن پایین هدایت می کند. این مدل برای جذب ذراتی که تمایل به ته نشینی سریع دارند یا بارهای غبار سنگین، بسیار کارآمد و اقتصادی است.

اسکرابر خشک

برخلاف مدل های قبلی، اسکرابر خشک (یا نیمه خشک) از آب برای شستشو استفاده نمی کند، بلکه مواد جاذب پودری (مانند آهک هیدراته یا کربنات سدیم) را به داخل جریان گاز تزریق می کند. این مواد با گازهای اسیدی واکنش شیمیایی داده و آن ها را به نمک های جامد تبدیل می کنند که سپس توسط یک بگ فیلتر جمع آوری می شوند. این نوع اسکرابر در نیروگاه ها و صنایعی که دسترسی به منابع آب محدود است یا مدیریت پساب خروجی چالش برانگیز است، کاربرد فراوانی دارد.

بیواسکرابر

بیواسکرابرها نسل جدیدی از سیستم های تصفیه هستند که از میکروارگانیسم ها (باکتری ها) برای تجزیه آلاینده های آلی و بوهای نامطبوع استفاده می کنند. در این سیستم، آلاینده ابتدا در آب حل شده و سپس توسط باکتری های موجود در محلول برداشته و هضم می شود. این روش برای صنایعی که گازهای تجزیه پذیر زیستی تولید می کنند (مانند تولید کمپوست یا صنایع غذایی خاص) بسیار ایده آل است، زیرا هزینه مواد شیمیایی را حذف کرده و هیچ پسماند خطرناکی بر جای نمی گذارد.

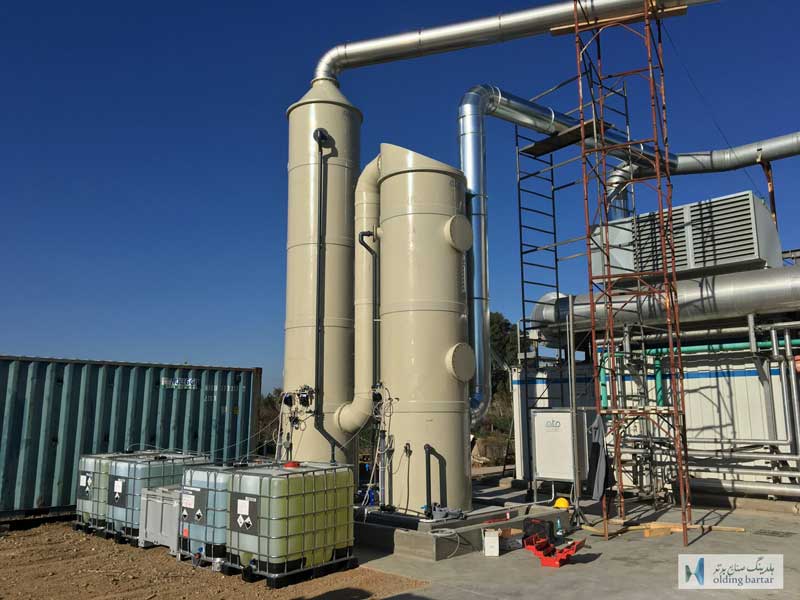

قیمت اسکرابر

با توجه به نوسانات قیمت مواد اولیه نظیر پلی پروپیلن، فایبرگلاس و قطعات الکترومکانیکی، قیمت اسکرابر صنعتی در بازار ایران تابع مشخصات فنی و ظرفیت هوادهی دستگاه است؛ به طوری که بازه قیمتی مدل های کارگاهی و کوچک از حدود ۷۰ تا ۱۵۰ میلیون تومان آغاز شده و در پروژه های بزرگ صنعتی با ظرفیت های بالا و سیستم های اتوماسیون پیشرفته، این رقم می تواند به بیش از ۱ تا ۳ میلیارد تومان نیز برسد. قیمت های ذکر شده حدودی می باشد و برای اطلاع دقیق از آخرین قیمت اسکرابر می توانید با کارشناسان ما در شرکت هلدینگ برتر تماس بگیرید. به طور کلی عوامل موثر بر قیمت اسکرابر شامل موارد زیر می باشد.

• ظرفیت هوادهی و ابعاد برج: اصلی ترین فاکتور تعیین کننده قیمت، حجم هوای آلوده ای است که دستگاه باید در هر ساعت تصفیه کند. با افزایش ظرفیت هوادهی، نه تنها قطر و ارتفاع برج اسکرابر افزایش می یابد، بلکه به فن سانتریفیوژ قدرتمندتر، پمپ های بزرگتر و سیستم لوله کشی با سایز بالاتر نیاز است که مستقیماً هزینه های ساخت و قطعات جانبی را بالا می برد.
• جنس بدنه و متریال ساخت: با توجه به ماهیت خورنده آلاینده ها، انتخاب متریال بدنه نقش تعیین کننده ای در قیمت نهایی دارد. اسکرابرهای ساخته شده از پلی پروپیلن یا پلی اتیلن برای گازهای اسیدی معمولی اقتصادی تر هستند، اما اگر دمای گاز خروجی بالا باشد یا نیاز به مقاومت مکانیکی بیشتری باشد، استفاده از فایبرگلاس یا فولاد ضدزنگ قیمت دستگاه را به شدت افزایش می دهد.
• نوع اسکرابر و پیچیدگی طراحی: ساختار مهندسی دستگاه مستقیماً بر قیمت اثرگذار است. برای مثال، یک اسکرابر پاششی ساده به دلیل نبود بستر پکینگ، قیمت کمتری نسبت به یک برج آکنده دارد. همچنین، اسکرابرهای ونتوری به دلیل نیاز به ورق های ضخیم تر برای تحمل فشار بالا و طراحی دقیق گلوگاه، معمولاً گران تر از مدل های اتمسفریک هستند.
• متریال و حجم پکینگ مدیا و دمیستر: قطعات داخلی اسکرابر مانند پکینگ ها (پال رینگ، راشینگ رینگ) و لایه های قطره گیر، بخش قابل توجهی از هزینه تولید را شامل می شوند. نوع متریال این قطعات (پلیمری، سرامیکی یا کربنی) و مقدار حجم مورد نیاز برای دستیابی به راندمان تصفیه مطلوب، می تواند تفاوت قیمت چشمی گیری در دو دستگاه با ابعاد یکسان ایجاد کند.
• تجهیزات جانبی و سطح اتوماسیون: یک اسکرابر می تواند به صورت دستی یا کاملاً اتوماتیک عرضه شود. استفاده از سنسورهای ابزار دقیق نظیر سنسور pH برای تزریق خودکار مواد شیمیایی، سنسورهای فشار تفاضلی، اینورتر برای کنترل دور فن و تابلو برق های پیشرفته با برندهای معتبر جهانی، به همان نسبت که کاربری را آسان تر و دقیق تر می کند، قیمت نهایی را نیز افزایش می دهد.
• نوع آلاینده و راندمان تصفیه مورد انتظار: هرچه آلاینده سمی تر یا غلظت آن در هوای ورودی بیشتر باشد، طراحی برج سخت گیرانه تر خواهد بود. برای دستیابی به خروجی مطابق با استانداردهای محیط زیست در مواجهه با گازهای خطرناک، نیاز به پمپ های قوی تر برای افزایش نسبت مایع به گاز و افزایش ارتفاع برج برای بالا بردن زمان ماند است که همگی منجر به افزایش هزینه های تولید می شوند.

نکات مهم در استفاده و نگهداری اسکرابر

• پایش و تنظیم مداوم سطح pH مایع شستشو: حیاتی ترین فاکتور در عملکرد اسکرابرهای شیمیایی، حفظ pH مایع در محدوده طراحی شده است. برای حذف گازهای اسیدی، pH مایع باید همواره قلیایی بماند؛ افت pH نه تنها راندمان تصفیه را به شدت کاهش می دهد، بلکه باعث انتشار بوی نامطبوع و آسیب به قطعات فلزی سیستم می شود. کالیبراسیون دوره ای سنسورهای pH و اطمینان از عملکرد صحیح پمپ های تزریق مواد شیمیایی از اولویت های اصلی نگهداری است.
• بازرسی و نظافت نازل های پاشش: نازل ها به دلیل تماس مداوم با آب های سخت یا محلول های شیمیایی، مستعد رسوب گرفتگی یا خوردگی هستند. گرفتگی حتی یکی از نازل ها باعث ایجاد کانال زنی در جریان هوا شده و بخشی از هوای آلوده بدون تماس با مایع از دستگاه خارج می شود. بازدید چشمی دوره ای از الگوی پاشش و رسوب زدایی نازل ها با محلول های ضدرسوب، تضمین کننده توزیع یکنواخت مایع در کل برج است.
• کنترل افت فشار و شستشوی بستر پکینگ: تجمع ذرات معلق، چربی ها یا رشد جلبک در میان لایه های پکینگ مدیا، باعث افزایش افت فشار در سیستم می شود. این اتفاق فشار مضاعفی به فن سانتریفیوژ وارد کرده و مکش هوا از منبع آلودگی را مختل می کند. با نصب سنسور فشار تفاضلی، به محض مشاهده افزایش افت فشار، باید نسبت به شستشوی بستر یا در موارد حاد، تعویض پکینگ ها اقدام کرد.
• نگهداری از الکتروپمپ و فن سانتریفیوژ: به عنوان بخش های متحرک سیستم، پمپ سیرکولاسیون و فن مکنده نیازمند مراقبت ویژه هستند. گریسکاری دوره ای بلبرینگ ها، چک کردن تسمه ها، لرزش سنجی فن و اطمینان از عدم نشتی سیل مکانیکی پمپ از موارد ضروری است. خشک کار کردن پمپ یکی از شایع ترین دلایل سوختن الکتروموتورها در سیستم های اسکرابر است که با استفاده از سنسورهای سطح قابل پیشگیری است.
• تخلیه رسوبات و لجن کشی از مخزن اصلی: در فرآیند تصفیه، آلاینده های جدا شده از هوا در کف مخزن اسکرابر ته نشین می شوند. انباشت این رسوبات می تواند باعث گرفتگی لوله های مکش پمپ و آسیب به پروانه آن شود. برنامه زمانی منظم برای تخلیه لجن های ته مخزن و جایگزینی بخشی از آب برای جلوگیری از افزایش غلظت نمک های محلول و رسوب گذاری، برای حفظ سلامت کلی سیستم الزامی است.
• بازرسی قطره گیر جهت جلوگیری از اتلاف مایع: اگر قطره گیر به دلیل رسوب یا چیدمان نادرست دچار اختلال شود، مقدار زیادی از مایع شستشو و مواد شیمیایی به همراه هوای خروجی از دودکش خارج می شود. این مسئله علاوه بر هدررفت هزینه، باعث ریزش قطرات خورنده بر روی سقف سوله یا محیط اطراف می گردد. تمیز نگه داشتن شبکه های توری دمیستر برای عبور آزادانه هوا و به دام انداختن قطرات، از نکات ظریف اما بسیار مهم در نگهداری اسکرابر است.
