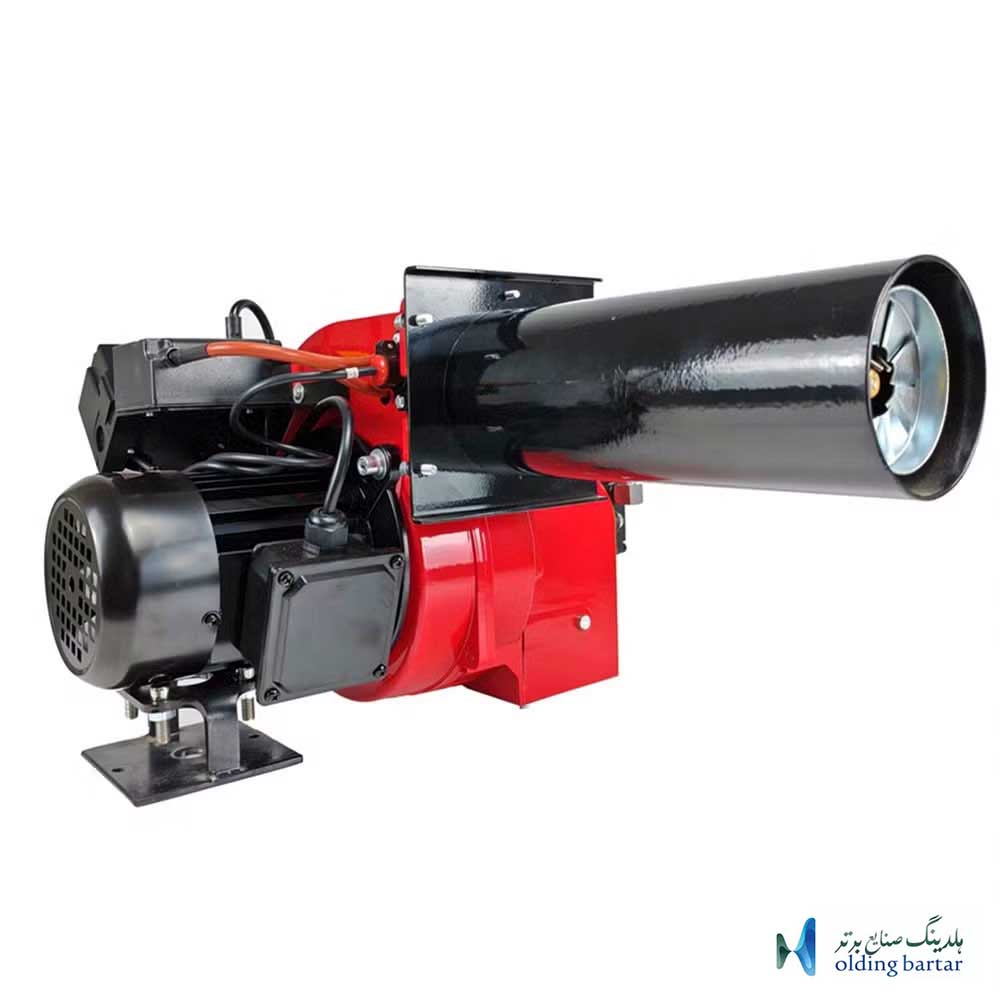

مشعل موتورخانه

مشعل موتورخانه قلب سیستم گرمایشی ساختمان است. اگر دیگ آبگرم یا دیگ بخار را به عنوان منبع تولید انرژی حرارتی در نظر بگیریم، این مشعل موتورخانه است که با ایجاد احتراق کنترل شده، انرژی سوخت را به حرارت تبدیل می کند. انتخاب صحیح مشعل نه تنها باعث افزایش راندمان سیستم می شود، بلکه مصرف سوخت را کاهش داده و از استهلاک زودهنگام تجهیزات جلوگیری می کند.

در بسیاری از پروژه ها، انتخاب نادرست مشعل باعث مشکلاتی مانند خاموشی های مکرر، دوده زدگی دیگ، افزایش مصرف گاز یا گازوئیل و حتی آسیب به بویلر می شود. به همین دلیل هنگام خرید مشعل موتورخانه باید عواملی مانند ظرفیت دیگ، نوع سوخت، شرایط اقلیمی و نوع کاربری ساختمان به دقت بررسی شود.

مشعل موتورخانه چیست؟

مشعل موتورخانه تجهیزی است که وظیفه ایجاد و کنترل احتراق در سیستم های گرمایشی مرکزی را بر عهده دارد و با ترکیب دقیق سوخت (گاز، گازوئیل یا هر دو) و هوا، انرژی شیمیایی سوخت را به انرژی حرارتی تبدیل می کند. این حرارت در داخل دیگ های آبگرم، بخار یا روغن داغ منتقل شده و برای گرمایش ساختمان، تأمین آب گرم مصرفی یا فرآیندهای صنعتی استفاده می شود. مشعل موتورخانه از اجزایی مانند فن دمنده، نازل یا شیر سوخت، الکترود جرقه زن، رله کنترل و سنسور شعله تشکیل شده و با تنظیم نسبت هوا به سوخت، علاوه بر تأمین حرارت پایدار، مصرف انرژی را بهینه و ایمنی سیستم را تضمین می کند.

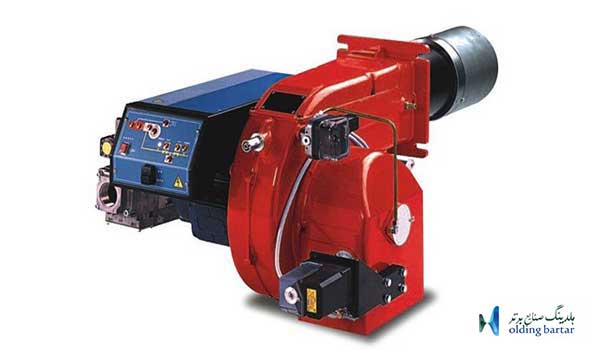

مکانیزم عملکرد مشعل موتورخانه

مکانیزم عملکرد مشعل موتورخانه بر پایه ایجاد یک احتراق کنترل شده و ایمن در داخل دیگ حرارتی است. این فرآیند به صورت مرحله ای و کاملاً خودکار انجام می شود تا هم راندمان بالا باشد و هم ایمنی سیستم حفظ شود.

در مرحله اول، با ارسال فرمان از ترموستات یا کنترلر دیگ، فن دمنده روشن می شود و عمل پیش تهویه انجام می گیرد تا هوای داخل محفظه احتراق تخلیه و آماده احتراق شود. سپس شیر برقی سوخت باز شده و سوخت (گاز یا گازوئیل) با فشار مشخص وارد محفظه احتراق می شود. همزمان الکترود جرقه زن فعال شده و جرقه الکتریکی ایجاد می کند که باعث اشتعال مخلوط هوا و سوخت می شود.

پس از تشکیل شعله، سنسور شعله (فتوسل یا میله یونیزاسیون) وجود شعله را تشخیص داده و این سیگنال را به رله کنترل ارسال می کند. در صورت تأیید شعله، مشعل در حالت پایدار وارد مدار کار می شود و فرآیند احتراق تا رسیدن به دمای تنظیم شده ادامه می یابد. در مشعل های مدولار یا دو مرحله ای، شدت شعله بسته به نیاز حرارتی تنظیم می شود تا مصرف سوخت بهینه گردد.

اگر در هر مرحله شعله تشکیل نشود یا به طور ناگهانی خاموش شود، سیستم کنترل فوراً جریان سوخت را قطع کرده و مشعل را در حالت قفل ایمنی قرار می دهد تا از تجمع سوخت و خطر انفجار جلوگیری شود. این چرخه به صورت مداوم و خودکار تکرار می شود و بدین ترتیب گرمایش مورد نیاز موتورخانه به صورت ایمن، پایدار و بهینه تأمین می گردد.

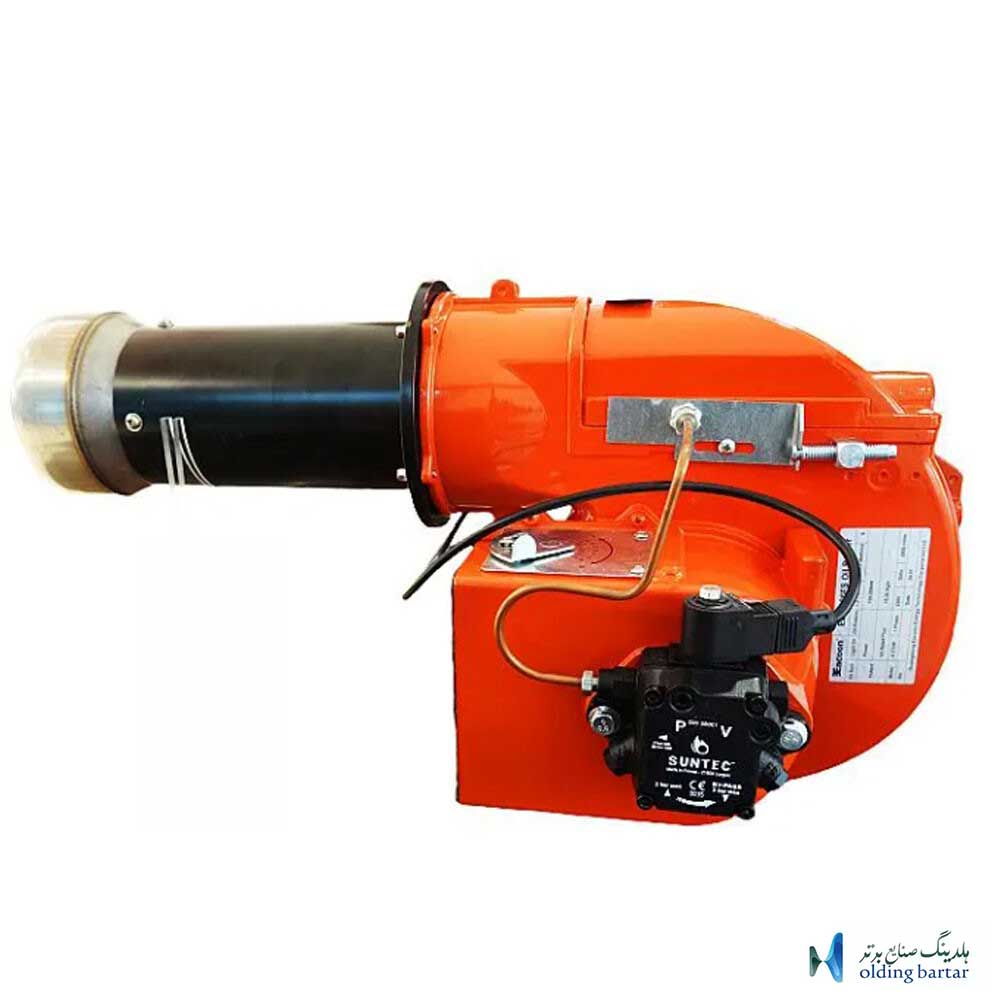

اجزای اصلی مشعل موتورخانه

اجزای اصلی مشعل موتورخانه مجموعه ای از قطعات مکانیکی و الکتریکی هستند که با هماهنگی کامل، فرآیند احتراق ایمن و پایدار را در دیگ حرارتی انجام می دهند. شناخت این اجزا برای انتخاب، نصب و نگهداری صحیح مشعل بسیار مهم است.

• فن دمنده: فن دمنده هوای مورد نیاز برای احتراق را تأمین می کند و آن را با فشار مناسب به محفظه احتراق می فرستد. تنظیم درست میزان هوا باعث احتراق کامل، کاهش مصرف سوخت و جلوگیری از ایجاد دوده می شود.
• سیستم تأمین و کنترل سوخت: این بخش وظیفه تنظیم و انتقال سوخت به مشعل را بر عهده دارد. در مشعل های گازی شامل شیر برقی و رگلاتور فشار است و در مشعل های گازوئیلی پمپ و فیلتر سوخت را در بر می گیرد. عملکرد دقیق این سیستم باعث تشکیل شعله پایدار می شود.
• نازل سوخت: نازل در مشعل های گازوئیلی سوخت را به ذرات بسیار ریز تبدیل می کند تا بهتر با هوا ترکیب شود. تمیز بودن و سلامت نازل نقش مهمی در احتراق کامل و جلوگیری از دوده زدگی دارد.
• الکترود جرقه زن: الکترود جرقه زن با ایجاد جرقه الکتریکی، فرآیند احتراق را آغاز می کند. پس از تشکیل شعله پایدار، نقش آن پایان می یابد. تنظیم صحیح آن برای روشن شدن بدون خطا ضروری است.
• رله کنترل یا جعبه فرمان: رله کنترل مرکز فرمان مشعل است و مراحل روشن شدن، کنترل شعله و قطع ایمنی را مدیریت می کند. در صورت بروز مشکل، جریان سوخت را فوراً قطع می کند.
• سنسور شعله: سنسور شعله وجود شعله را تشخیص می دهد و در صورت خاموش شدن آن، به سرعت سوخت را قطع می کند. این قطعه نقش مهمی در ایمنی سیستم دارد.
• هد احتراق: هد احتراق محل ترکیب نهایی هوا و سوخت و تشکیل شعله است. طراحی مناسب آن باعث پایداری شعله و افزایش راندمان دیگ می شود.
• دمپر تنظیم هوا: دمپر میزان هوای ورودی را تنظیم می کند تا نسبت هوا به سوخت در حالت بهینه باقی بماند. این تنظیم در کاهش مصرف انرژی و آلایندگی مؤثر است.

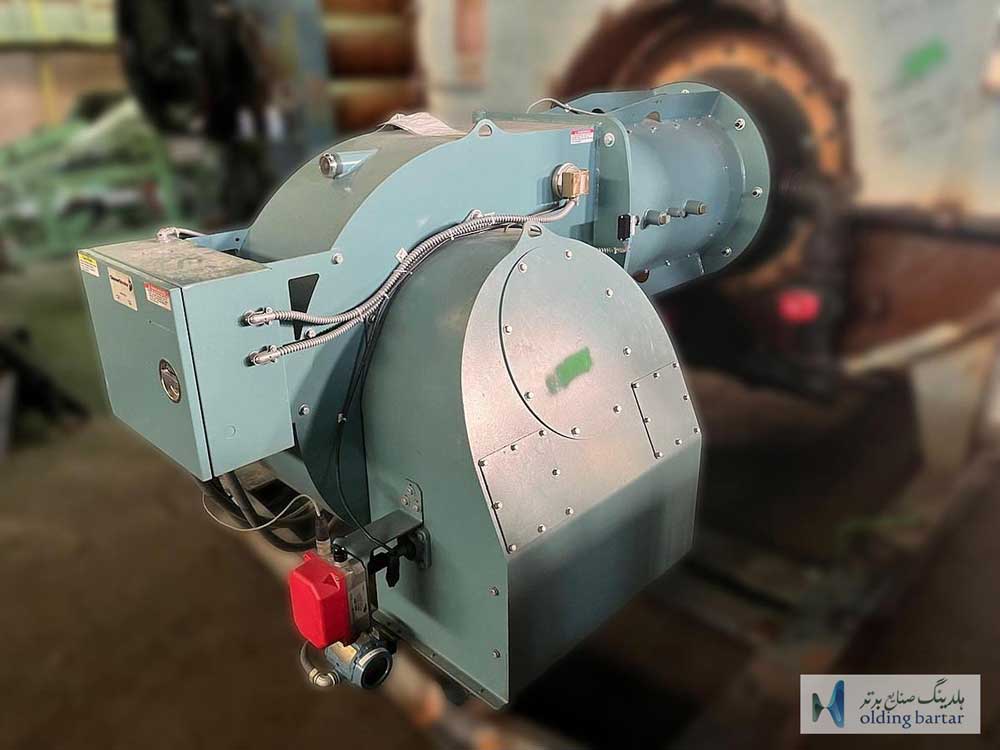

کاربردهای مشعل موتورخانه

مشعل ها از مهم ترین تجهیزات تولید حرارت در صنایع مختلف هستند و تقریباً در هر جایی که نیاز به انرژی حرارتی کنترل شده وجود داشته باشد، استفاده می شوند. کاربردهای مشعل را می توان به چند دسته کلی تقسیم کرد:

• گرمایش ساختمان ها: مشعل مهم ترین نقش را در سیستم های گرمایش مرکزی ساختمان های مسکونی، اداری و تجاری دارد. در این کاربرد، مشعل با گرم کردن آب داخل دیگ آبگرم، گرمایش محیط و تأمین آب گرم مصرفی را ممکن می کند.
• صنایع تولید بخار: در دیگ های بخار صنعتی، مشعل وظیفه تولید انرژی حرارتی لازم برای تبدیل آب به بخار را بر عهده دارد. بخار تولیدشده در صنایع مختلفی مانند صنایع غذایی، نساجی و داروسازی استفاده می شود.
• صنایع نفت، گاز و پتروشیمی: در این صنایع از مشعل برای تأمین حرارت در فرآیندهای پالایش، تقطیر و واکنش های شیمیایی استفاده می شود. کنترل دقیق شعله در این محیط ها بسیار حیاتی است.
• صنایع غذایی: مشعل ها در فرآیندهایی مانند پخت، خشک کردن، استریلیزاسیون و تولید بخار مورد استفاده قرار می گیرند و نقش مهمی در حفظ کیفیت محصولات غذایی دارند.
• صنایع شیمیایی: در بسیاری از واکنش های شیمیایی، به دمای ثابت و کنترل شده نیاز است. مشعل ها منبع اصلی تأمین این حرارت پایدار هستند.
• خشک کن های صنعتی: در سیستم های خشک کن مواد اولیه مانند چوب، غلات، رنگ و محصولات صنعتی، مشعل برای تأمین هوای گرم استفاده می شود.
• بیمارستان ها و مراکز درمانی: مشعل در بیمارستان ها برای تأمین آب گرم مصرفی، گرمایش محیط و همچنین تولید بخار برای استریل تجهیزات کاربرد دارد.
• هتل ها و مجتمع های بزرگ: در مراکز اقامتی بزرگ که مصرف آب گرم بالا است، مشعل ها بخش اصلی سیستم تأمین انرژی حرارتی محسوب می شوند.
• نیروگاه ها و تأسیسات انرژی: در برخی نیروگاه ها از مشعل برای راه اندازی فرآیندهای احتراق و تولید بخار استفاده می شود.
• کوره ها و فرآیندهای حرارتی: مشعل ها در کوره های صنعتی برای ذوب فلزات، عملیات حرارتی و تولید محصولات صنعتی کاربرد دارند.

مزایای استفاده از مشعل استاندارد

• کاهش مصرف سوخت و افزایش راندمان حرارتی
• افزایش ایمنی سیستم گرمایشی و کاهش خطرات احتراق
• کاهش هزینه های تعمیر و نگهداری در بلندمدت
• پایداری بیشتر شعله و عملکرد یکنواخت مشعل
• کاهش تولید دوده و آلایندگی محیطی
• افزایش طول عمر دیگ و تجهیزات موتورخانه
• عملکرد بهتر در شرایط کاری مختلف
• کاهش خاموشی های ناگهانی و خطاهای سیستم
• امکان تنظیم دقیق تر نسبت هوا به سوخت
• بهبود کیفیت گرمایش و تأمین حرارت پایدار
• دسترسی آسان تر به قطعات یدکی و خدمات فنی
• کاهش هدررفت انرژی و بهینه سازی مصرف
• سازگاری بهتر با استانداردهای ایمنی و کیفیت
• افزایش بازده کلی سیستم گرمایشی
• کاهش هزینه های انرژی ساختمان در طول زمان

انواع مشعل موتورخانه

انواع مشعل موتورخانه بر اساس نوع سوخت، نحوه کنترل شعله و شرایط کاربردی دسته بندی می شوند. انتخاب نوع مشعل باید با توجه به ظرفیت دیگ، دسترسی به سوخت و میزان مصرف انرژی انجام شود.

مشعل گازی

مشعل گازی یکی از رایج ترین انواع مشعل موتورخانه است که با استفاده از گاز شهری کار می کند. این نوع مشعل به دلیل احتراق تمیزتر، راندمان بالاتر و هزینه نگهداری کمتر، برای ساختمان های مسکونی، اداری و تجاری بسیار مناسب است. مشعل گازی معمولاً آلایندگی کمتری نسبت به سایر انواع دارد و نیاز به سرویس دوره ای کمتری دارد.

مشعل گازوئیلی

مشعل گازوئیلی برای مناطقی مناسب است که دسترسی به گاز شهری محدود یا غیرممکن باشد. در این نوع مشعل، سوخت گازوئیل توسط پمپ به نازل هدایت شده و به صورت پودر شده وارد محفظه احتراق می شود. این مشعل ها توان حرارتی بالایی دارند اما به دلیل استفاده از سوخت مایع، نیاز به سرویس و نگهداری منظم تری دارند.

مشعل دوگانه سوز

مشعل دوگانه سوز قابلیت کار با دو نوع سوخت گاز و گازوئیل را دارد و برای پروژه های حساس گزینه بسیار مناسبی است. این نوع مشعل انعطاف پذیری بالایی در تأمین انرژی دارد و در صورت قطع یکی از سوخت ها می تواند با سوخت دیگر به کار خود ادامه دهد. در بسیاری از پروژه های صنعتی و بیمارستانی از این مدل استفاده می شود.

مشعل مدولار

مشعل مدولار یا مشعل مرحله ای پیشرفته ترین نوع مشعل موتورخانه محسوب می شود. این مشعل با تنظیم پیوسته میزان شعله، مصرف سوخت را به حداقل رسانده و راندمان سیستم را افزایش می دهد. برندهایی مانند Riello و Weishaupt در تولید مشعل های مدولار پیشرو هستند.

مشعل صنعتی

مشعل صنعتی برای کاربردهای سنگین و ظرفیت های حرارتی بالا طراحی شده است. این مشعل ها بیشتر در کارخانه ها، کوره های صنعتی و پروژه های بزرگ استفاده می شوند. کیفیت ساخت بالا و توان حرارتی زیاد از ویژگی های اصلی این دسته محسوب می شود. نمونه هایی از تولیدکنندگان مطرح این حوزه شامل Baltur است.

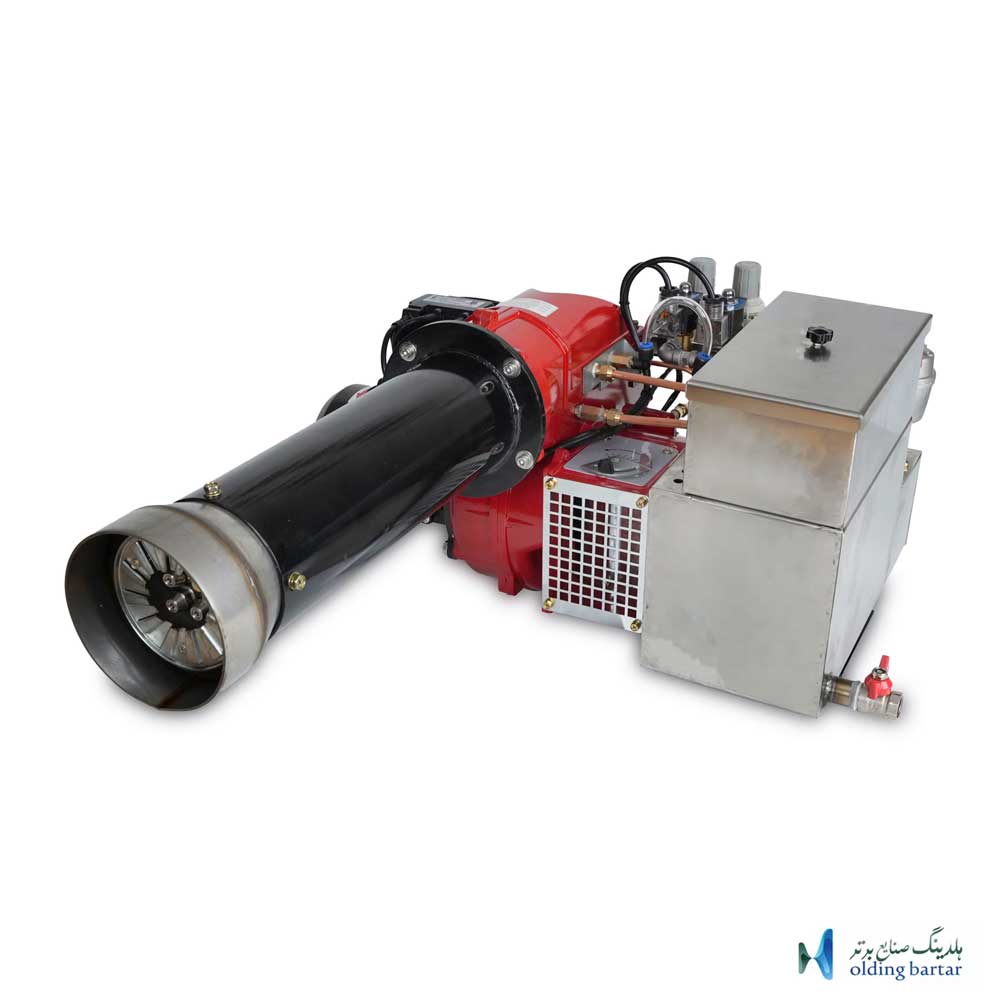

قیمت مشعل موتورخانه

در بازار ایران قیمت مشعل موتورخانه برای مدل های گازی و عمومی خانگی از حدود ۱۱ تا ۲۰ میلیون تومان برای مشعل های کوچک تر و ساده شروع می شود و با افزایش ظرفیت حرارتی، نوع سوخت و امکانات کنترل ایمنی، به چند صد میلیون تومان نیز می رسد. برای نمونه، مشعل های گازی معمولی در حدود ۱۲ تا ۱۶ میلیون تومان به فروش می رسند و مدل های با ظرفیت بالاتر یا صنعتی می توانند قیمت هایی در بازه ۸۰ تا ۴۰۰ میلیون تومان یا بیشتر داشته باشند. این دامنه قیمتی بسته به برند، ظرفیت، نوع سوخت و تجهیزات جانبی تفاوت دارد، بنابراین برای استعلام دقیق تر بهتر است پس از تعیین نیاز فنی، قیمت ها را از کارشناسان ما در هلدینگ برتر استعلام نمایید. به طور کلی عوامل موثر بر قیمت این مشعل ها شامل موارد زیر می شود.

• ظرفیت حرارتی مشعل: یکی از مهم ترین عوامل مؤثر بر قیمت مشعل موتورخانه، ظرفیت حرارتی آن است. مشعل هایی که توان گرمایشی بالاتری دارند، به دلیل استفاده از قطعات بزرگ تر، فن قوی تر و سیستم احتراق پیشرفته تر، قیمت بیشتری نیز دارند. به طور معمول، مشعل های با ظرفیت پایین برای ساختمان های مسکونی کوچک مناسب هستند، در حالی که پروژه های صنعتی به مشعل های پرقدرت تر نیاز دارند.
• نوع سوخت مصرفی: نوع سوخت مشعل تأثیر مستقیمی بر قیمت آن دارد. مشعل های گازی معمولاً ساده تر بوده و قیمت پایین تری دارند، در حالی که مشعل های دوگانه سوز به دلیل داشتن سیستم کنترل پیچیده تر و تجهیزات بیشتر، گران تر هستند. انتخاب نوع سوخت باید بر اساس دسترسی به گاز شهری و شرایط پروژه انجام شود.
• برند سازنده: برند تولیدکننده یکی دیگر از عوامل مهم در تعیین قیمت است. مشعل های تولید شده توسط شرکت های معتبر به دلیل کیفیت ساخت بالا و راندمان بهتر، معمولاً قیمت بیشتری دارند. به عنوان مثال محصولات شرکت Riello به دلیل عملکرد پایدار و فناوری پیشرفته شناخته شده اند. همچنین برندهای Baltur و Weishaupt نیز در بازار به عنوان محصولات باکیفیت و قابل اعتماد مطرح هستند.
• نوع سیستم کنترل شعله: مشعل ها از نظر کنترل شعله به انواع تک مرحله ای، دو مرحله ای و مدولار تقسیم می شوند. مشعل های تک مرحله ای ساده تر و ارزان تر هستند، اما مصرف سوخت بالاتری دارند. در مقابل، مشعل های مدولار با تنظیم پیوسته شعله باعث کاهش مصرف انرژی و افزایش راندمان حرارتی می شوند، به همین دلیل قیمت بالاتری دارند.
• کیفیت قطعات و فناوری ساخت: کیفیت قطعات داخلی مانند فن، نازل، سیستم جرقه زن و رله کنترل در قیمت مشعل تأثیرگذار است. مشعل هایی که از فناوری های جدیدتر و استانداردهای ایمنی بالاتر استفاده می کنند، معمولاً طول عمر بیشتر و هزینه نگهداری کمتری دارند، اما در زمان خرید قیمت بالاتری خواهند داشت.
• خدمات پس از فروش و هزینه نصب: وجود خدمات پس از فروش مناسب، تأمین قطعات یدکی و پشتیبانی فنی نیز بر قیمت نهایی تأثیر می گذارد. همچنین هزینه نصب و راه اندازی باید در هنگام خرید در نظر گرفته شود، زیرا نصب نادرست می تواند باعث کاهش راندمان و افزایش مصرف سوخت شود.

نکات مهم در استفاده و نگهداری مشعل موتورخانه

• سرویس و بازبینی دوره ای مشعل: یکی از مهم ترین نکات در استفاده از مشعل موتورخانه، انجام سرویس و بازبینی دوره ای آن است. مشعل باید حداقل سالی یک بار توسط تکنسین متخصص بررسی شود تا قطعاتی مانند نازل، فن، سنسور شعله و سیستم جرقه زن کنترل شوند. سرویس منظم باعث افزایش عمر مفید مشعل و جلوگیری از خرابی های ناگهانی می شود.
• تنظیم نسبت هوا به سوخت: تنظیم صحیح مقدار هوا و سوخت تأثیر زیادی در راندمان احتراق دارد. کمبود هوا باعث تشکیل دوده و احتراق ناقص می شود و هوای بیش از حد نیز مصرف انرژی را افزایش می دهد. بنابراین باید دمپر هوا و فشار سوخت به صورت دقیق تنظیم شوند.
• بررسی سیستم ایمنی مشعل: سیستم های ایمنی مانند سنسور شعله باید به طور مرتب آزمایش شوند تا در صورت خاموش شدن شعله، جریان سوخت فوراً قطع شود. این موضوع برای جلوگیری از خطرات احتمالی و افزایش ایمنی موتورخانه بسیار مهم است.
• تمیز نگه داشتن قطعات داخلی: قطعاتی مانند نازل سوخت، فیلترها و مسیر هوا باید از آلودگی و رسوبات پاک باشند. در مشعل های باکیفیت حفظ نظافت قطعات باعث عملکرد پایدارتر سیستم می شود.
• کنترل فشار سوخت: فشار گاز یا گازوئیل ورودی باید مطابق مشخصات فنی مشعل باشد. فشار نامناسب می تواند باعث اختلال در تشکیل شعله یا افزایش مصرف سوخت شود.
• توجه به شرایط محیط نصب: محل نصب مشعل باید دارای تهویه مناسب، دور از رطوبت و گردوغبار باشد. شرایط محیطی نامناسب می تواند باعث کاهش راندمان و افزایش خرابی قطعات شود.
• بررسی دودکش و مسیر خروج گازهای احتراق: مسیر خروج دود باید کاملاً باز و بدون انسداد باشد. انسداد دودکش می تواند باعث برگشت گازهای احتراق و کاهش کیفیت احتراق شود.
• استفاده از قطعات یدکی اصل: در زمان تعمیرات، بهتر است از قطعات یدکی استاندارد و اصلی استفاده شود تا عملکرد مشعل دچار افت کیفیت نشود و طول عمر دستگاه افزایش یابد.

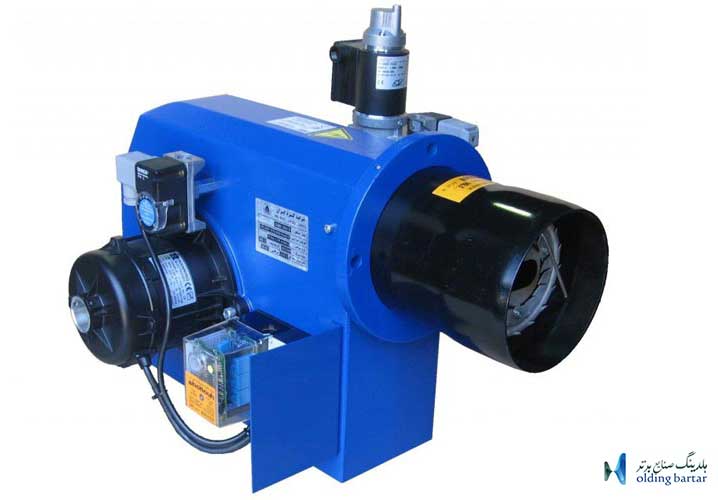

راهنمای انتخاب و خرید مشعل مناسب موتورخانه

• بررسی نیاز حرارتی پروژه: اولین قدم در انتخاب مشعل موتورخانه، تعیین دقیق نیاز حرارتی است. باید بدانید دیگ شما چه ظرفیت گرمایی دارد (بر حسب kcal/h یا kW) و قرار است برای چه فضایی گرما تولید کند. اگر مشعل کوچکتر از نیاز باشد، نمی تواند به دمای مطلوب برسد و اگر بزرگ تر باشد مصرف انرژی اضافه خواهد شد. انتخاب ظرفیت مناسب باعث عملکرد بهینه و کاهش هزینه های مصرفی می شود.
• انتخاب نوع سوخت مناسب: نوع سوختی که در دسترس دارید تعیین کننده نوع مشعل است. در شهرهایی که گاز شهری به راحتی در دسترس است، مشعل های گازی معمولاً کاربرد بیشتری دارند. در مناطقی که گاز وجود ندارد یا نامطمئن است، مشعل های گازوئیلی یا دوگانه سوز انتخاب های کاربردی تر هستند. مشعل های دوگانه سوز امکان استفاده از دو نوع سوخت را دارند و برای پروژه های حساس و صنعتی مناسب ترند.
• بررسی نوع کنترل و کاربری: مشعل ها از نظر نوع کنترل شعله به انواع تک مرحله ای، دو مرحله ای و مدولار تقسیم می شوند. تک مرحله ای برای ساختمان های کوچک تر مناسب است و قیمت پایین تری دارد. دو مرحله ای برای بارهای متغیر کاربردی تر است. مدولار بهترین راندمان و کنترل مصرف سوخت را ارائه می دهد، مخصوص پروژه های بزرگ. انتخاب نوع کنترل باعث بهینه تر شدن مصرف سوخت و افزایش عمر مفید تجهیزات می شود.
• انتخاب برند معتبر: برند مشعل تأثیر زیادی بر کیفیت، دوام، پشتیبانی و خدمات پس از فروش دارد. برندهایی که در بازار ایران شناخته شده اند، معمولاً استانداردهای ایمنی، قطعات یدکی در دسترس و تکنسین های سرویس مجرب دارند. قبل از خرید، بررسی کنید که خدمات پس از فروش و دسترسی به قطعات برای آن برند فراهم باشد؛ این موضوع بخصوص برای پروژه های بزرگ اهمیت دارد.
• بررسی الزامات ایمنی و استاندارد: مشعل باید دارای استانداردهای ایمنی و کیفیت باشد و قطعات کنترل ایمنی، سنسور شعله، تنظیمات فشار گاز یا گازوئیل، و تاییدیه های لازم را داشته باشد. این موارد نه تنها باعث افزایش ایمنی سیستم می شود، بلکه در بلندمدت هزینه های تعمیر و نگهداری را کاهش می دهد.
• مقایسه قیمت و خدمات: قیمت مشعل تنها عامل تصمیم گیری نیست. باید قیمت مشعل، خدمات نصب، گارانتی، خدمات پس از فروش و قطعات یدکی را در کنار هم مقایسه کنید. مشعل با قیمت کمتر ممکن است در آینده هزینه های بیشتری به دلیل مصرف سوخت بالا یا خرابی های مکرر داشته باشد، بنابراین به کل هزینه مالکیت توجه کنید، نه فقط قیمت خرید.
• مشاوره فنی قبل از خرید: در پایان، گرفتن مشاوره فنی با یک مهندس یا فروشنده متخصص قبل از خرید می تواند از انتخاب نادرست جلوگیری کند. ارائه اطلاعات دقیق درباره ظرفیت دیگ، نوع سوخت، شرایط کاری و نیازهای پروژه به کارشناس کمک می کند بهترین مشعل را انتخاب کنید.
