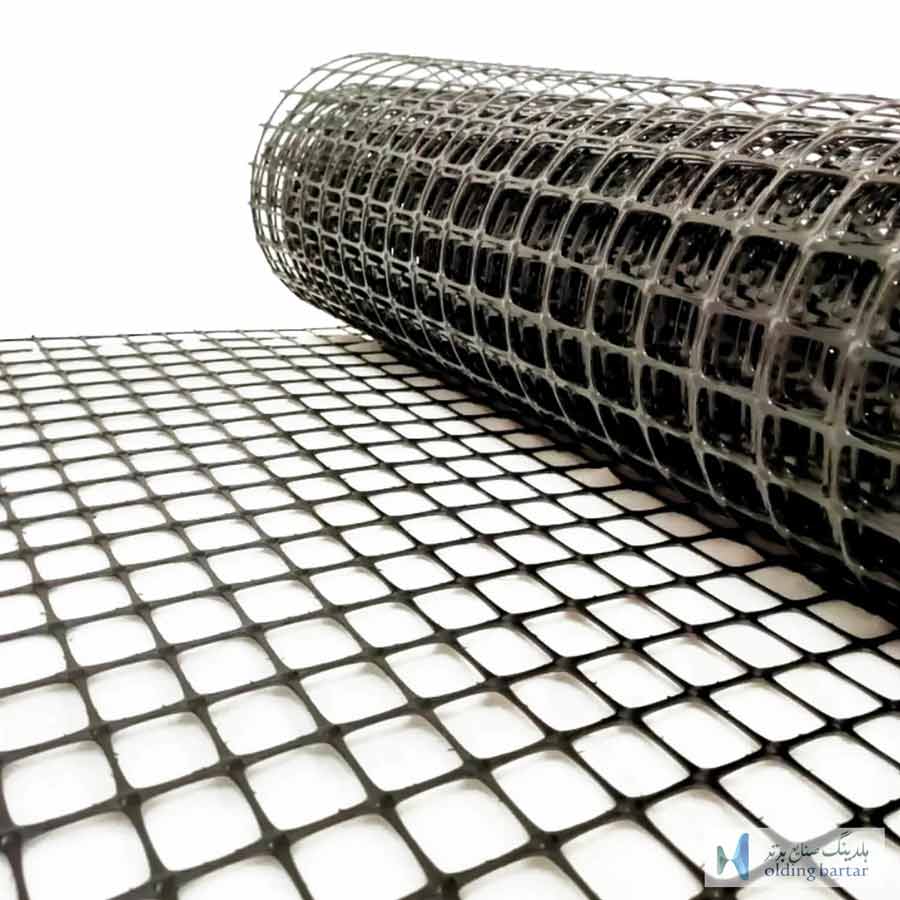

ژئوگرید

ژئوگرید یکی از محصولات مهندسی مدرن است که در صنعت راهسازی و عمرانی نقش بسیار مهمی دارد. این محصول از مواد پلیمری با مقاومت بالا ساخته می شود و برای تقویت و تثبیت خاک در پروژه های مختلف استفاده می شود. این شبکه پلیمری تقویت خاک با توزیع بار به صورت یکنواخت، از نشست و ترک خوردگی زمین جلوگیری می کند و عمر سازه های خاکی را افزایش می دهد. کاربرد ژئوگرید تنها محدود به راه ها نیست؛ این محصول در سدسازی، پایدارسازی شیب ها، باند فرودگاه ها و زیرسازی ساختمان های بزرگ نیز به کار می رود. استفاده از ژئوگرید، نه تنها مقاومت خاک را افزایش می دهد بلکه باعث کاهش هزینه های مصالح و نگهداری پروژه نیز می شود.

ژئوگرید چیست؟

ژئوگرید یک محصول مهندسی پلیمری است که برای تقویت و تثبیت خاک در پروژه های راهسازی، سدسازی، پایدارسازی شیب ها و سازه های عمرانی استفاده می شود. این شبکه مشبک با توزیع یکنواخت بار، مقاومت کششی خاک را افزایش می دهد، از نشست و ترک خوردگی زمین جلوگیری می کند و طول عمر پروژه را بهبود می بخشد. ژئوگریدها در انواع پلی استری و پلی پروپیلنی و به صورت بافته یا غیر بافته تولید می شوند و علاوه بر افزایش استحکام، باعث صرفه جویی در مصالح و کاهش هزینه های نگهداری می شوند.

کاربردهای ژئوگرید

• راهسازی و زیرسازی جاده ها: ژئوگرید یکی از مهم ترین کاربردهای خود را در راه ها و آزادراه ها نشان می دهد. با قرارگیری بین لایه های خاک و مصالح روسازی، بار خودروها را به صورت یکنواخت توزیع می کند، از نشست و ترک خوردگی سطح راه جلوگیری می کند و نیاز به ضخامت زیاد آسفالت یا بتن را کاهش می دهد. این ویژگی باعث صرفه جویی در مصالح و کاهش هزینه های ساخت و نگهداری می شود.
• تقویت خاک های نرم و بسترهای ضعیف: در پروژه هایی که خاک پایه نرم یا ریزدانه دارد، ژئوگرید با افزایش مقاومت کششی خاک، از لغزش و نشست ناگهانی زمین جلوگیری می کند. این کاربرد در ساخت باند فرودگاه ها، پارکینگ های بزرگ و محوطه های صنعتی اهمیت زیادی دارد. ژئوگرید برای تقویت خاک و افزایش مقاومت سازه‌ها استفاده می شود، و در بسیاری از پروژه ها در کنار ژئوممبران برای کنترل نفوذ آب و ژئوتکستایل برای جداسازی و زهکشی لایه های خاک به کار گرفته می شود.
• پایدارسازی شیب ها و دیواره ها: ژئوگرید برای تثبیت شیب های خاکی و دیواره های خاکی یا سنگی استفاده می شود. با تقویت خاک و افزایش مقاومت کششی، خطر ریزش، لغزش و فرسایش سطحی کاهش می یابد و طول عمر شیب ها و دیواره ها افزایش می یابد.
• سازه های هیدرولیکی و سدسازی: در پروژه های هیدرولیکی مانند سدها، کانال ها و آبراه ها، ژئوگرید به عنوان یک لایه تقویتی عمل می کند که از فرسایش خاک و نشست بستر جلوگیری می کند. همچنین باعث بهبود پایداری سازه و کاهش نیاز به مصالح حجیم می شود.
• تثبیت و مقاوم سازی بستر خطوط راه آهن: ژئوگرید در خطوط ریلی برای تقویت بستر و کاهش نشست ریل ها استفاده می شود. این کاربرد باعث افزایش ایمنی و طول عمر خطوط راه آهن می شود و هزینه تعمیر و نگهداری را کاهش می دهد.
• محوطه سازی و پارکینگ ها: ژئوگرید برای محوطه های بزرگ، پارکینگ ها و محوطه صنعتی استفاده می شود تا خاک سطحی تحت بار خودروها و تجهیزات سنگین مقاوم شود و از فرسایش و نشست جلوگیری شود.
• کنترل فرسایش و مدیریت آب های سطحی: ژئوگرید با تثبیت خاک در سواحل، شیب ها و مسیرهای جریان آب از فرسایش خاک جلوگیری می کند. این کاربرد به ویژه در مناطق با بارندگی شدید و خاک های شنی اهمیت دارد.
• کاربردهای صنعتی و عمرانی خاص: ژئوگرید در پروژه های خاص مانند تقویت بستر فرودگاه ها، پی های صنعتی، زیرسازی ساختمان های بزرگ و پایدارسازی محوطه های بزرگ شهری نیز کاربرد دارد. با توجه به نوع ژئوگرید (پلی استر یا پلی پروپیلن و بافته یا غیر بافته)، مهندسین می توانند بهترین گزینه را برای نیاز پروژه انتخاب کنند.

مزایای استفاده از ژئوگرید

• افزایش مقاومت خاک: ژئوگرید با توزیع یکنواخت بار، مقاومت کششی خاک را افزایش می دهد و از نشست و ترک خوردگی جلوگیری می کند.
• کاهش ضخامت روسازی: استفاده از این شبکه پلیمری تقویت خاک باعث می شود نیاز به ضخامت زیاد آسفالت یا بتن کاهش یابد و مصالح کمتری مصرف شود.
• صرفه جویی اقتصادی: کاهش مصرف مصالح و افزایش طول عمر پروژه باعث کاهش هزینه های ساخت و نگهداری می شود.
• پایداری شیب ها و دیواره ها: تثبیت شیب های خاکی و کاهش خطر ریزش و لغزش.
• مقاومت در برابر فرسایش و محیط: ژئوگریدهای پلیمری مقاوم به اشعه UV، رطوبت و مواد شیمیایی هستند.
• افزایش طول عمر پروژه ها: با کاهش نشست، ترک خوردگی و فرسایش، عمر سازه های خاکی افزایش می یابد.
• نصب آسان و سریع: سبک بودن و انعطاف ژئوگرید باعث سهولت در حمل و نصب می شود.
• سازگاری با محیط زیست: کاهش مصرف مصالح و تثبیت خاک باعث کاهش اثرات تخریبی محیطی می شود.
• مناسب برای انواع خاک ها: امکان استفاده در خاک های نرم، ریزدانه و بسترهای ضعیف.
• کاهش هزینه نگهداری: پایداری بالای ژئوگرید نیاز به تعمیر و نگهداری مکرر را کاهش می دهد.

انواع ژئوگرید

ژئوگریدها به عنوان یکی از مهم ترین محصولات مهندسی برای تقویت و تثبیت خاک در پروژه های عمرانی و راهسازی شناخته می شوند. این محصول بر اساس مواد سازنده، ساختار و جهت مقاومت کششی به انواع مختلفی تقسیم می شود که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. شناخت انواع ژئوگرید به مهندسین و پیمانکاران کمک می کند تا بهترین گزینه متناسب با نیاز پروژه و نوع خاک را انتخاب کرده و پایداری و طول عمر سازه های خاکی را به حداکثر برسانند.

ژئوگرید پلی استری

ژئوگریدهای پلی استری از ماده پلی استر ساخته می شوند و به دلیل مقاومت کششی بالا و طول عمر زیاد، در پروژه های راهسازی و زیرسازی راه ها و آزادراه ها کاربرد فراوان دارند. این نوع ژئوگرید در برابر رطوبت، پوسیدگی و تابش مستقیم نور خورشید مقاومت خوبی دارد و حتی در خاک های نرم نیز می تواند بار وارده را به طور یکنواخت توزیع کند. بنابراین، برای پروژه هایی که نیاز به پایداری طولانی مدت و تحمل بار زیاد دارند، ژئوگرید پلی استری گزینه ای بسیار مناسب است.

ژئوگرید پلی پروپیلنی

ژئوگریدهای پلی پروپیلنی از پلی پروپیلن ساخته می شوند و نسبت به نوع پلی استری سبک تر و انعطاف پذیرتر هستند. این ویژگی باعث می شود نصب آن سریع و آسان باشد و در پروژه های صنعتی و محوطه سازی، زیرسازی راه ها و فضاهای بزرگ کاربرد داشته باشد. علاوه بر این، مقاومت شیمیایی مناسب این نوع ژئوگرید، آن را برای محیط هایی با مواد شیمیایی سطحی یا بار متوسط، انتخابی مقرون به صرفه و کارآمد کرده است.

ژئوگرید بافته

ژئوگریدهای بافته با استفاده از نخ های پلیمری به صورت شبکه ای تولید می شوند و به همین دلیل دارای مقاومت کششی بسیار بالایی هستند و ابعاد دقیق تری دارند. این نوع ژئوگرید عمدتاً در پروژه هایی استفاده می شود که تحمل بار بالا و پایداری زیاد اهمیت دارد، مانند راه آهن، فرودگاه و آزادراه ها. دقت ابعادی بالا و استحکام فوق العاده، ژئوگرید بافته را به گزینه ای ایده آل برای پروژه های حساس تبدیل می کند.

ژئوگرید غیر بافته

ژئوگریدهای غیر بافته به صورت شبکه ای و با جوش نقطه ای تولید می شوند و ضخامت کمتری دارند. این نوع ژئوگرید انعطاف پذیری بیشتری دارد و نصب آن روی زمین های نامسطح یا شیب دار ساده تر است. کاربرد اصلی آن تثبیت خاک سطحی، کنترل فرسایش و پایدارسازی شیب هاست. اگرچه مقاومت کششی آن کمتر از نوع بافته است، اما به دلیل راحتی نصب و توانایی پوشش بهتر خاک های نامسطح، در بسیاری از پروژه های عمرانی و محیط زیستی انتخاب می شود.

ژئوگرید یک جهته و دو جهته

ژئوگرید یک جهته (Uniaxial) در یک جهت، معمولاً طولی، مقاومت کششی بالایی دارد و برای پروژه های طولی مانند راه ها و آزادراه ها بهینه شده است. از سوی دیگر، ژئوگرید دو جهته (Biaxial) در هر دو جهت طولی و عرضی مقاومت دارد و برای پروژه های محوطه ای و پایدارسازی خاک گسترده کاربرد دارد. این دسته بندی به مهندسین اجازه می دهد تا نوع ژئوگرید مناسب با جهت بار وارده و هدف پروژه را انتخاب کنند.

مشخصات فنی و استانداردهای ژئوگرید

ژئوگریدها به عنوان محصولات مهندسی برای تقویت و تثبیت خاک، دارای مشخصات فنی ویژه و باید مطابق با استانداردهای بین المللی و ملی تولید و استفاده شوند تا عملکرد مطلوبی در پروژه های عمرانی ارائه دهند.

• مقاومت کششی: یکی از مهم ترین پارامترهای ژئوگرید، میزان مقاومت آن در برابر کشش است. این مشخصه نشان می دهد این شبکه پلیمری تا چه حد می تواند بار وارده را تحمل کند بدون آن که پارگی یا تغییر شکل نامطلوب ایجاد شود. مقاومت کششی بسته به نوع ژئوگرید (پلی استری یا پلی پروپیلنی) و بافته یا غیر بافته بودن آن متفاوت است.
• کشسانی در طول و عرض: این پارامتر نشان می دهد ژئوگرید تحت بار تا چه میزان قابلیت تغییر طول دارد. کشسانی مناسب باعث می شود ژئوگرید با تغییر شکل خاک همگام شود و از ترک خوردگی یا شکست خاک جلوگیری کند.
• مقاومت در برابر شرایط محیطی: ژئوگریدها باید مقاوم به اشعه UV، رطوبت، مواد شیمیایی و تغییرات دمایی باشند تا طول عمر بالایی داشته باشند. این ویژگی به ویژه در پروژه های بیرونی و طولانی مدت اهمیت زیادی دارد.
• استانداردها و گواهی های معتبر: تولید و استفاده از ژئوگریدها معمولاً مطابق با استانداردهای بین المللی مانند ASTM (آمریکا)، ISO (سازمان بین المللی استاندارد) و استاندارد ملی ایران انجام می شود. این استانداردها شامل پارامترهای مقاومت کششی، کشسانی، ابعاد شبکه و تحمل بار می شوند. رعایت این استانداردها تضمین می کند که ژئوگرید در پروژه ها عملکرد مورد انتظار را ارائه دهد و دوام سازه ها افزایش یابد.
• ابعاد و شکل شبکه: ژئوگریدها به شکل مشبک با اندازه و فاصله سلول های مشخص تولید می شوند. این ابعاد باید مطابق نیاز پروژه انتخاب شود تا بار به طور یکنواخت توزیع شود و تثبیت خاک به حداکثر برسد.

عوامل موثر بر قیمت ژئوگرید

قیمت ژئوگرید تحت تأثیر چندین عامل فنی، تولیدی و پروژه ای قرار دارد که آگاهی از آن ها برای مهندسین و خریداران اهمیت بالایی دارد.

• نوع مواد سازنده: ژئوگریدها از پلی استر یا پلی پروپیلن تولید می شوند و قیمت هر نوع با توجه به کیفیت مواد اولیه و مقاومت کششی متفاوت است. ژئوگرید پلی استری معمولاً مقاومت بالاتر و طول عمر بیشتری دارد، بنابراین قیمت آن نسبت به نوع پلی پروپیلنی کمی بیشتر است.
• ساختار و نوع ژئوگرید: ژئوگریدهای بافته و غیر بافته دارای قیمت های متفاوتی هستند. نوع بافته به دلیل مقاومت بالاتر و دقت ابعادی، هزینه تولید بیشتری دارد و معمولاً برای پروژه های حساس و بار سنگین انتخاب می شود، در حالی که نوع غیر بافته برای تثبیت خاک و کنترل فرسایش مناسب است و قیمت کمتری دارد.
• ابعاد و ضخامت شبکه: ابعاد سلول ها و ضخامت رشته های ژئوگرید بر قیمت تأثیر می گذارد. ژئوگرید با سلول های بزرگ تر یا ضخامت بیشتر، مقاومت بالاتری دارد و برای پروژه های سنگین مناسب است، اما قیمت آن نیز بالاتر خواهد بود.
• استانداردها و کیفیت تولید: ژئوگریدهایی که مطابق با استانداردهای بین المللی ASTM، ISO یا استاندارد ملی ایران تولید می شوند، دارای کنترل کیفیت دقیق تری هستند و معمولاً قیمت بالاتری دارند، اما اطمینان از عملکرد و دوام طولانی مدت پروژه را تضمین می کنند.
• حجم و میزان خرید: مانند بسیاری از محصولات صنعتی، حجم سفارش تأثیر مستقیمی بر قیمت دارد. خرید در حجم بالا معمولاً باعث کاهش قیمت واحد می شود، در حالی که سفارشات کوچک تر ممکن است هزینه بیشتری داشته باشند.
• شرایط پروژه و محل اجرا: نوع خاک، سختی نصب و محل پروژه نیز بر هزینه نهایی تأثیر دارد. در پروژه هایی که نصب پیچیده یا خاک نامسطح وجود دارد، هزینه حمل، نصب و آماده سازی زمین ممکن است باعث افزایش قیمت شود.

نکات مهم در نصب و اجرای ژئوگرید

نصب و اجرای ژئوگرید یکی از مراحل حیاتی در بهره برداری بهینه از این محصول است، زیرا عملکرد درست ژئوگرید در تثبیت خاک و افزایش مقاومت سازه کاملاً به کیفیت نصب بستگی دارد. رعایت نکات فنی در این مرحله باعث افزایش دوام، کاهش هزینه های نگهداری و جلوگیری از مشکلات ساختاری می شود.

• آماده سازی زمین: قبل از نصب، سطح خاک باید به دقت آماده شود. این شامل صاف کردن زمین، حذف سنگ ها و مواد بزرگ و یکنواخت کردن سطح است. هرگونه برجستگی یا سنگ بزرگ می تواند باعث آسیب به ژئوگرید شود و عملکرد آن را کاهش دهد.
• نحوه پهن کردن ژئوگرید: ژئوگرید باید به آرامی و بدون کشش شدید پهن شود. در ژئوگریدهای یک جهته یا دو جهته، جهت شبکه و مقاومت کششی باید مطابق طراحی پروژه رعایت شود تا توزیع بار بهینه انجام شود.
• ثابت سازی ژئوگرید: پس از پهن شدن، این شبکه پلیمری با استفاده از میخ های مخصوص، صفحات فلزی یا واشرهای نگهدارنده در جای خود ثابت می شود. این مرحله باعث می شود ژئوگرید در زمان پوشش با خاک یا مصالح روی آن جابجا نشود.
• پوشش با خاک یا مصالح: بعد از ثابت سازی، لایه خاک یا مصالح روی ژئوگرید قرار داده می شود. تراکم لایه روی ژئوگرید باید به اندازه مناسب انجام شود تا ژئوگرید تحت فشار بارگذاری اولیه قرار گیرد اما آسیب نبیند. برای جلوگیری از آسیب مکانیکی، بهتر است از ماشین آلات سنگین به آرامی استفاده شود یا از لایه های محافظ مانند شن یا سنگریزه نرم قبل از تراکم استفاده شود.
• رعایت ایمنی و استانداردها: هنگام نصب، استفاده از تجهیزات حفاظتی و رعایت دستورالعمل های مهندسی ضروری است. همچنین باید اطمینان حاصل شود که ژئوگرید با مشخصات فنی پروژه و استانداردهای بین المللی مطابقت دارد.
• کنترل کیفیت بعد از نصب: پس از نصب و پوشش، بررسی سطح زمین و اطمینان از عدم جابجایی ژئوگرید و یکنواختی سطح، کیفیت اجرای پروژه را تضمین می کند.

نکات مهم قبل از خرید ژئوگرید

خرید ژئوگرید نیازمند بررسی دقیق عوامل فنی، پروژه ای و اقتصادی است تا بهترین انتخاب انجام شود و عملکرد محصول در پروژه بهینه باشد. رعایت این نکات قبل از خرید باعث کاهش هزینه ها، افزایش دوام پروژه و جلوگیری از اشتباهات مهندسی می شود.

• تعیین هدف پروژه و نوع خاک: قبل از خرید، باید مشخص شود ژئوگرید برای چه منظوری استفاده می شود، مثلاً راهسازی، پایدارسازی شیب، کنترل فرسایش یا تقویت بستر سد. همچنین نوع خاک و شرایط زمین باید بررسی شود، زیرا انتخاب نوع ژئوگرید (پلی استری یا پلی پروپیلنی، بافته یا غیر بافته) مستقیماً به این عوامل وابسته است.
• بررسی مشخصات فنی ژئوگرید: مقاومت کششی، کشسانی، مقاومت در برابر اشعه UV و شرایط محیطی، ابعاد شبکه و ضخامت رشته ها از جمله مشخصات فنی مهم هستند. مطابقت ژئوگرید با استانداردهای بین المللی و ملی (ASTM، ISO، استاندارد ایران) تضمین کننده کیفیت و طول عمر محصول است.
• انتخاب نوع و ساختار مناسب: ژئوگرید یک جهته یا دو جهته، بافته یا غیر بافته، هر کدام کاربرد و مزایای متفاوتی دارند. انتخاب مناسب ساختار باعث می شود ژئوگرید در پروژه عملکرد حداکثری داشته باشد و از هزینه اضافی جلوگیری شود.
• بررسی برند و کیفیت تولید: ژئوگرید تولید شده توسط برند معتبر و دارای گواهی استاندارد، تضمین کننده کیفیت مواد اولیه، یکنواختی تولید و دوام طولانی مدت محصول است. خرید از برند معتبر ریسک مشکلات فنی و خرابی زودرس را کاهش می دهد.
• مقدار و بسته بندی محصول: میزان نیاز به ژئوگرید باید بر اساس ابعاد پروژه و میزان پوشش خاک محاسبه شود. بسته بندی مناسب باعث حفظ کیفیت ژئوگرید در حمل و نقل و انبارداری می شود.
• هزینه و بودجه پروژه: قیمت ژئوگرید بر اساس نوع مواد، ساختار، ضخامت و استاندارد تعیین می شود. باید تعادلی بین کیفیت و بودجه پروژه برقرار شود تا بهترین عملکرد با صرفه اقتصادی حاصل شود.
• خدمات پس از فروش و مشاوره فنی: برخی فروشندگان خدمات مشاوره فنی، راهنمای نصب و پشتیبانی پس از فروش ارائه می دهند. این خدمات می تواند در اجرای صحیح پروژه و جلوگیری از آسیب به ژئوگرید اهمیت زیادی داشته باشد.

عمر مفید و نگهداری ژئوگرید

ژئوگریدها از مواد پلیمری با کیفیت بالا ساخته می شوند و به همین دلیل طول عمر طولانی دارند، به شرطی که در شرایط مناسب نصب و استفاده شوند. عمر مفید ژئوگرید معمولاً بین ۲۰ تا ۳۰ سال است، اما این مدت می تواند بسته به نوع ماده سازنده، شرایط محیطی و نحوه نصب متفاوت باشد. ژئوگرید پلی استری (PET) به دلیل مقاومت کششی بالاتر و پایداری بهتر در برابر رطوبت و اشعه UV طول عمر بیشتری نسبت به ژئوگرید پلی پروپیلنی دارد.

از لحاظ نگهداری، یکی از مزایای ژئوگرید این است که پس از نصب و پوشش با خاک یا مصالح، تقریباً نیاز به نگهداری خاصی ندارد. با این حال، برای تضمین دوام و عملکرد بهینه، باید نکات زیر رعایت شوند:

• جلوگیری از آسیب مکانیکی به ژئوگرید قبل از پوشش نهایی، مانند برخورد سنگ های بزرگ یا ماشین آلات سنگین.
• نگهداری محصول در انبار خشک و دور از نور مستقیم خورشید پیش از نصب.
• رعایت نکات نصب، شامل پهن کردن بدون کشش شدید و تراکم مناسب خاک روی ژئوگرید.

با رعایت این نکات، ژئوگرید می تواند عملکرد مطلوب خود را در تثبیت خاک و افزایش مقاومت سازه ها برای دهه ها حفظ کند و هزینه های نگهداری پروژه را به حداقل برساند.
