هیدروسیکلون

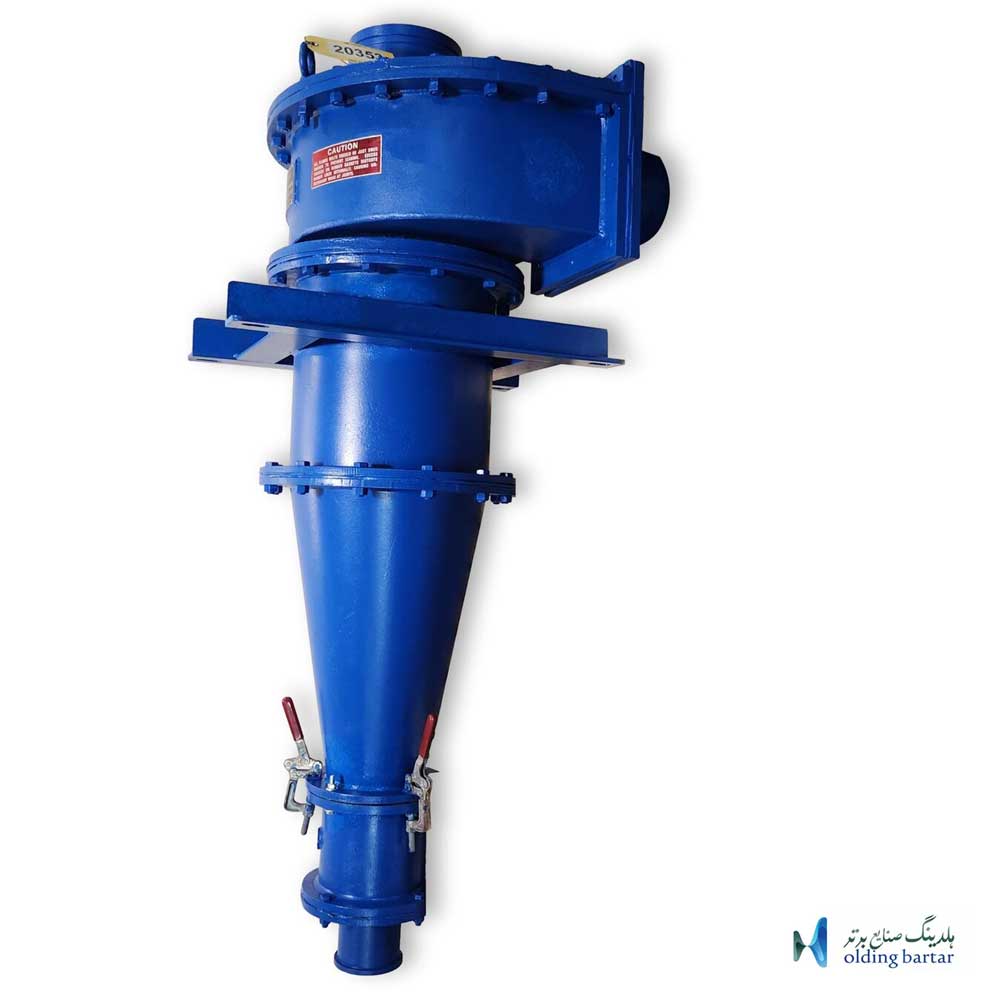

هیدروسیکلون چیست؟

هیدروسیکلون (Hydrocyclone) دستگاهی برای جداسازی ذرات جامد از مایعات است که با استفاده از نیروی گریز از مرکز عمل می کند. در این دستگاه، سیال حاوی ذرات مانند شن و ماسه به صورت مماسی وارد محفظه مخروطی می شود و با سرعت بالا به شکل گردابی می چرخد. در اثر این چرخش، ذرات سنگین تر به سمت دیواره ها رانده شده و به قسمت پایین دستگاه منتقل می شوند، در حالی که مایع سبک تر از قسمت بالایی خارج می شود. هیدروسیکلون به دلیل نداشتن قطعات متحرک، عدم نیاز به فیلتر و هزینه نگهداری پایین، در صنایعی مانند کشاورزی، تصفیه آب، معدن و نفت و گاز کاربرد گسترده ای دارد.

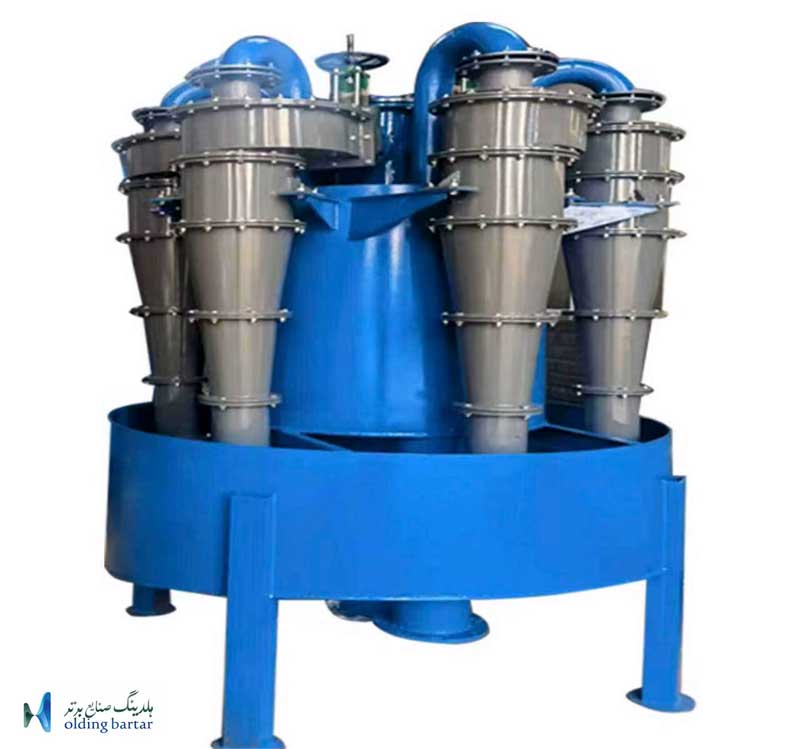

نحوه عملکرد هیدروسیکلون

هیدروسیکلون با استفاده از نیروی گریز از مرکز برای جداسازی ذرات جامد از مایعات عمل می کند. زمانی که سیال حاوی ذرات معلق مانند شن و ماسه وارد دستگاه می شود، از طریق یک ورودی مماسی به داخل بدنه استوانه ای–مخروطی هدایت می شود. این نوع ورود باعث ایجاد جریان چرخشی بسیار سریع در داخل دستگاه می شود. در اثر این چرخش، نیروی گریز از مرکز ایجاد شده و ذرات سنگین تر نسبت به مایع به سمت دیواره های هیدروسیکلون رانده می شوند.

ذراتی که چگالی بیشتری دارند پس از برخورد با دیواره ها به سمت بخش مخروطی پایین دستگاه حرکت کرده و از طریق خروجی پایینی تخلیه می شوند. در مقابل، بخش سبک تر سیال که ذرات کمتری دارد به سمت مرکز جریان حرکت کرده و از طریق خروجی بالایی از دستگاه خارج می شود. به این ترتیب هیدروسیکلون بدون استفاده از فیلتر یا قطعات متحرک، تنها با استفاده از فشار سیال و نیروی گریز از مرکز، فرآیند جداسازی ذرات را انجام می دهد. این روش باعث می شود دستگاه دارای راندمان مناسب، استهلاک کم و نگهداری ساده باشد.

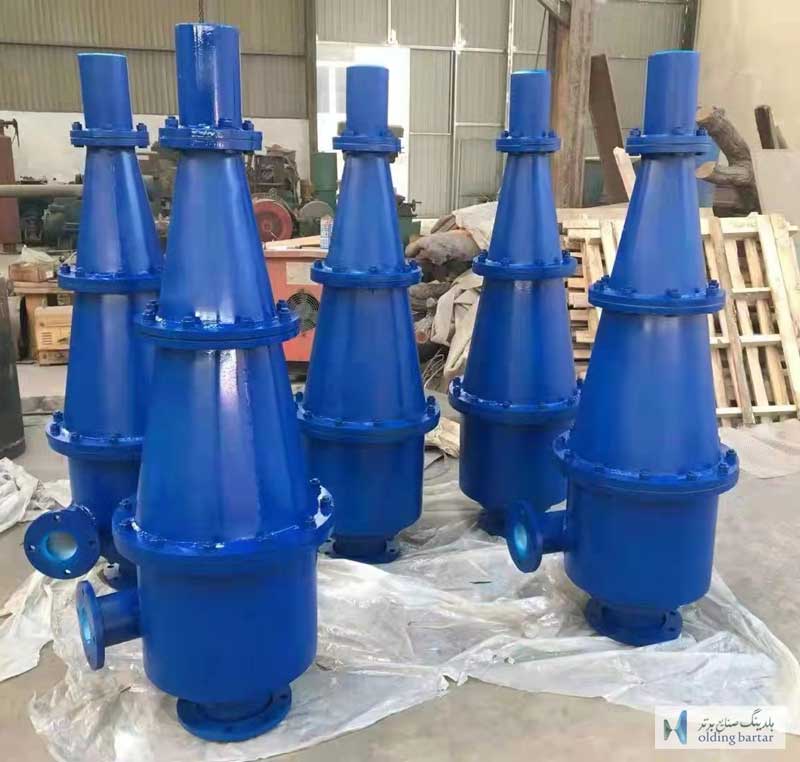

اجزای اصلی هیدروسیکلون

هیدروسیکلون از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در ایجاد جریان گردابی و جداسازی ذرات دارند.

• بدنه: بدنه اصلی هیدروسیکلون معمولاً از دو بخش استوانه ای و مخروطی تشکیل شده است. این ساختار باعث ایجاد جریان چرخشی در داخل دستگاه می شود. قسمت مخروطی کمک می کند ذرات سنگین تر به سمت پایین حرکت کرده و از جریان اصلی جدا شوند. جنس بدنه معمولاً از فولاد، چدن، پلی اتیلن یا پلی یورتان ساخته می شود تا در برابر فشار و سایش مقاومت داشته باشد.
• ورودی سیال: ورودی سیال به صورت مماسی در قسمت بالایی بدنه قرار دارد. سیال حاوی ذرات جامد از این قسمت وارد دستگاه می شود. طراحی مماسی ورودی باعث می شود جریان با سرعت بالا شروع به چرخش کند و نیروی گریز از مرکز ایجاد شود.
• خروجی بالایی یا اورفلو: در قسمت بالای هیدروسیکلون لوله ای قرار دارد که سیال سبک تر و نسبتاً تمیز از آن خارج می شود. پس از جدا شدن ذرات سنگین، بخش اصلی مایع از این مسیر به سیستم یا مرحله بعدی فرایند هدایت می شود.
• خروجی پایینی یا آندرفلو: در انتهای مخروطی دستگاه خروجی دیگری وجود دارد که ذرات سنگین و رسوبات از آن خارج می شوند. این بخش محل جمع شدن شن، ماسه یا سایر مواد جامد جدا شده از سیال است.
• مخروط: قسمت مخروطی پایین دستگاه نقش مهمی در افزایش کارایی جداسازی دارد. با کاهش تدریجی قطر مخروط، سرعت چرخش سیال افزایش پیدا می کند و این موضوع باعث می شود ذرات سنگین سریع تر به سمت خروجی پایینی هدایت شوند.

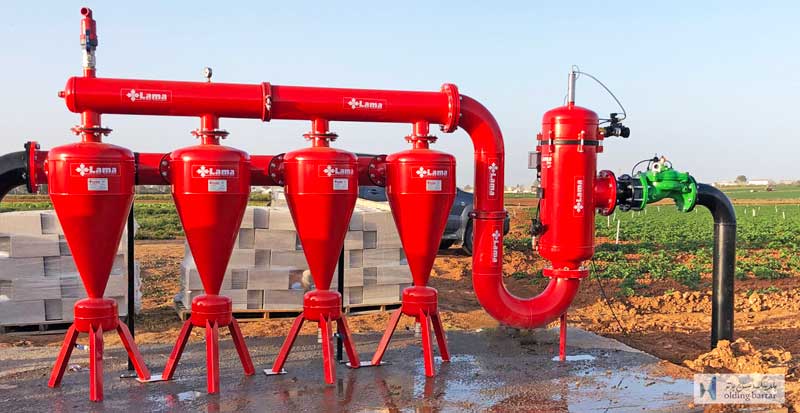

کاربردهای هیدروسیکلون در صنایع مختلف

هیدروسیکلون به دلیل کارایی بالا در جداسازی ذرات جامد از مایعات، در طیف وسیعی از صنایع کاربرد دارد. اصلی ترین این کاربردها شامل موارد زیر است.

• کشاورزی: یکی از مهم ترین کاربردهای هیدروسیکلون در بخش کشاورزی و سیستم های آبیاری تحت فشار است. در بسیاری از مناطق، آب مورد استفاده برای آبیاری از چاه ها، رودخانه ها یا کانال ها تأمین می شود که معمولاً حاوی شن، ماسه و ذرات معلق است. وجود این ذرات می تواند باعث گرفتگی قطره چکان ها، نازل ها و فیلترهای سیستم آبیاری شود. هیدروسیکلون به عنوان یک مرحله پیش تصفیه در ابتدای سیستم نصب می شود و با استفاده از نیروی گریز از مرکز، ذرات سنگین مانند شن و ماسه را از آب جدا می کند. این کار علاوه بر افزایش کیفیت آب آبیاری، باعث افزایش عمر فیلتر شنی و کاهش هزینه های نگهداری تجهیزات می شود.
• تصفیه آب و فاضلاب: در سیستم های تصفیه آب و فاضلاب، هیدروسیکلون نقش مهمی در حذف ذرات معلق و رسوبات اولیه دارد. این دستگاه معمولاً به عنوان مرحله پیش تصفیه قبل از فیلترهای اصلی یا واحدهای تصفیه پیشرفته در کنار پکیج تصفیه فاضلاب استفاده می شود. با جدا کردن ذرات درشت و سنگین از آب خام، بار عملیاتی بر روی تجهیزات بعدی کاهش پیدا می کند و راندمان کل فرآیند تصفیه افزایش می یابد. استفاده از هیدروسیکلون در این بخش می تواند از گرفتگی فیلترها جلوگیری کرده و هزینه های بهره برداری و تعمیرات را کاهش دهد. در مناطقی که آب چاه دارای شن و ماسه زیادی است، استفاده از هیدروسیکلون به عنوان اولین مرحله پیش‌تصفیه در دستگاه تصفیه آب صنعتی، مانع از آسیب دیدن فیلترهای ممبران و کاهش هزینه های نگهداری سیستم می شود
• صنایع معدنی: در صنایع معدنی، هیدروسیکلون یکی از تجهیزات مهم در فرآیندهای فرآوری مواد معدنی به شمار می رود. پس از خردایش و آسیاب کردن سنگ های معدنی، مخلوطی از آب و ذرات معدنی ایجاد می شود که به آن پالپ گفته می شود. هیدروسیکلون برای طبقه بندی این ذرات بر اساس اندازه و چگالی مورد استفاده قرار می گیرد. ذرات ریزتر همراه با جریان سیال از خروجی بالایی خارج می شوند، در حالی که ذرات درشت تر از قسمت پایینی تخلیه می شوند. این فرآیند باعث بهبود کارایی مراحل بعدی فرآوری مانند فلوتاسیون یا تغلیظ می شود.
• صنایع نفت و گاز: در صنایع نفت و گاز نیز از هیدروسیکلون برای جداسازی ذرات جامد از سیالات استفاده می شود. در جریان استخراج نفت یا انتقال سیالات در خطوط لوله ممکن است ذراتی مانند شن و ماسه وارد سیستم شوند. این ذرات می توانند باعث سایش تجهیزات و کاهش کارایی سیستم شوند. هیدروسیکلون با جداسازی این مواد جامد از سیال، از تجهیزات محافظت کرده و باعث افزایش طول عمر آنها می شود. همچنین در برخی موارد از هیدروسیکلون برای تصفیه آب مورد استفاده در فرآیندهای صنعتی و تزریق به چاه ها نیز استفاده می شود.
• صنایع شیمیایی: در صنایع شیمیایی، بسیاری از فرآیندهای تولید شامل مخلوط هایی از مایعات و ذرات جامد هستند. هیدروسیکلون می تواند برای جداسازی این ذرات از محلول ها یا سوسپانسیون ها مورد استفاده قرار گیرد. در برخی فرآیندها نیز برای جداسازی ذرات کاتالیست از جریان مایع استفاده می شود. استفاده از هیدروسیکلون در این صنایع به دلیل ساختار ساده، هزینه نگهداری کم و راندمان مناسب در جداسازی ذرات، بسیار رایج است.
• صنعت کاغذ: در صنعت تولید کاغذ، خمیر کاغذ ممکن است حاوی ناخالصی هایی مانند شن، ذرات فلزی ریز یا تکه های چوب باشد. این ناخالصی ها می توانند کیفیت محصول نهایی را کاهش داده و به تجهیزات تولید آسیب برسانند. هیدروسیکلون در این صنعت برای حذف ذرات سنگین و ناخالصی ها از خمیر کاغذ مورد استفاده قرار می گیرد. با استفاده از این دستگاه، کیفیت خمیر کاغذ افزایش یافته و فرآیند تولید با راندمان بالاتری انجام می شود.

مزایای استفاده از هیدروسیکلون

• جداسازی مؤثر شن، ماسه و ذرات جامد از سیالات
• عدم نیاز به فیلتر در فرآیند جداسازی
• نداشتن قطعات متحرک و در نتیجه استهلاک کم
• هزینه نگهداری و تعمیرات پایین
• طول عمر بالا و دوام مناسب
• عدم نیاز به برق و انرژی اضافی
• عملکرد پیوسته و بدون توقف در سیستم
• نصب و راه اندازی آسان
• کاهش بار کاری فیلترهای اصلی در سیستم های تصفیه
• افزایش عمر تجهیزات و سیستم های آبیاری
• اشغال فضای کم در مقایسه با برخی سیستم های فیلتراسیون
• مناسب برای استفاده در صنایع مختلف مانند کشاورزی، معدن و تصفیه آب

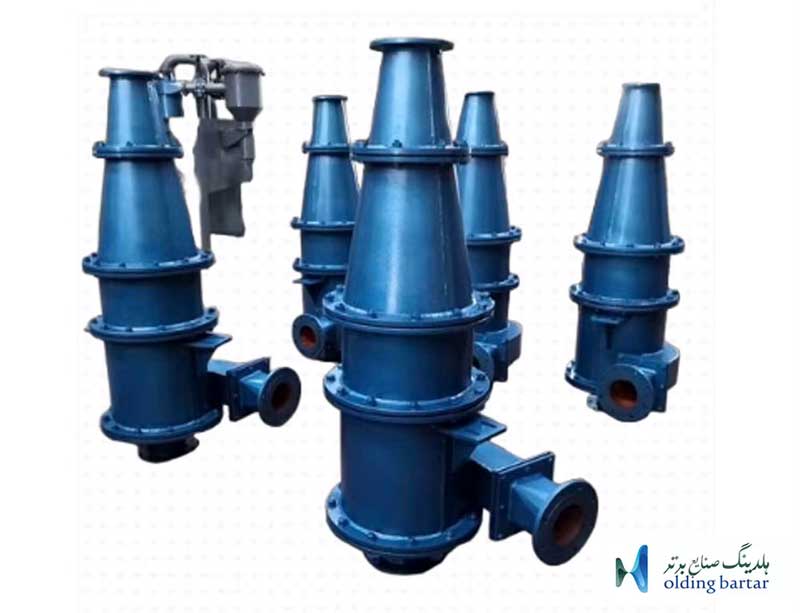

انواع هیدروسیکلون

هیدروسیکلون ها با توجه به نوع کاربرد، جنس سیال و فرآیند جداسازی در انواع مختلفی طراحی و تولید می شوند. هر نوع هیدروسیکلون برای جداسازی ذرات یا مواد خاصی مانند شن و ماسه، ذرات معدنی، روغن یا دانه بندی مواد مورد استفاده قرار می گیرد. انتخاب هیدروسیکلون مناسب نقش مهمی در افزایش راندمان جداسازی، کاهش استهلاک تجهیزات و بهبود عملکرد سیستم دارد.

هیدروسیکلون کانه آرایی و معدنی

هیدروسیکلون های کانه آرایی در صنایع معدنی برای طبقه بندی ذرات بر اساس اندازه و چگالی مورد استفاده قرار می گیرند. در فرآیند فرآوری مواد معدنی، سنگ ها پس از خردایش و آسیاب شدن به صورت مخلوطی از آب و ذرات معدنی در می آیند. این مخلوط وارد هیدروسیکلون شده و در اثر جریان گردابی ایجاد شده، ذرات درشت تر و سنگین تر به سمت دیواره ها رانده شده و از خروجی پایین تخلیه می شوند، در حالی که ذرات ریزتر همراه با جریان سیال از خروجی بالایی خارج می شوند. این فرآیند باعث کنترل دانه بندی مواد و بهبود راندمان مراحل بعدی مانند فلوتاسیون و تغلیظ می شود.

هیدروسیکلون ماسه گیر یا شن گیر

هیدروسیکلون ماسه گیر برای جداسازی شن، ماسه و ذرات سنگین از آب استفاده می شود و کاربرد گسترده ای در کشاورزی، چاه های آب و سیستم های آبیاری دارد. آب ورودی به صورت مماسی وارد دستگاه شده و جریان چرخشی ایجاد می کند. در اثر نیروی گریز از مرکز، ذرات سنگین به سمت دیواره ها حرکت کرده و از خروجی پایین تخلیه می شوند، در حالی که آب تمیزتر از خروجی بالا خارج می شود. استفاده از این دستگاه باعث جلوگیری از ورود شن به فیلترها، پمپ ها و تجهیزات آبیاری می شود.

هیدروسیکلون پلی یورتان

هیدروسیکلون پلی یورتان برای محیط هایی طراحی شده است که سیال دارای ذرات ساینده باشد. در این نوع هیدروسیکلون از قطعات یا پوشش پلی یورتان استفاده می شود که مقاومت بالایی در برابر سایش و خوردگی دارد. به همین دلیل این مدل در صنایع معدنی و فرآیندهایی که با دوغاب های معدنی سروکار دارند کاربرد زیادی دارد و باعث افزایش طول عمر تجهیزات و کاهش هزینه های نگهداری می شود.

هیدروسیکلون روغن گیر

هیدروسیکلون روغن گیر برای جداسازی قطرات روغن از آب در صنایع نفت، گاز و پتروشیمی استفاده می شود. عملکرد این دستگاه بر اساس اختلاف چگالی بین آب و روغن است. با ایجاد جریان گردابی در داخل دستگاه، فاز سنگین تر یعنی آب به سمت دیواره ها هدایت شده و از خروجی اصلی خارج می شود، در حالی که قطرات سبک تر روغن به سمت مرکز جریان حرکت کرده و از خروجی جداگانه تخلیه می شوند. این روش بدون نیاز به فیلتر یا مواد شیمیایی انجام می شود.

هیدروسیکلون دانه بندی یا طبقه بندی

هیدروسیکلون دانه بندی برای جداسازی ذرات بر اساس اندازه در بسیاری از فرآیندهای صنعتی و معدنی استفاده می شود. در این دستگاه با ایجاد جریان چرخشی قوی، ذرات درشت تر به سمت دیواره ها رانده شده و از خروجی پایین خارج می شوند، در حالی که ذرات ریزتر همراه با سیال از خروجی بالایی خارج می شوند. این نوع هیدروسیکلون در مدارهای آسیاب، صنایع معدنی و برخی فرآیندهای شیمیایی برای کنترل اندازه ذرات کاربرد دارد.

قیمت هیدروسیکلون

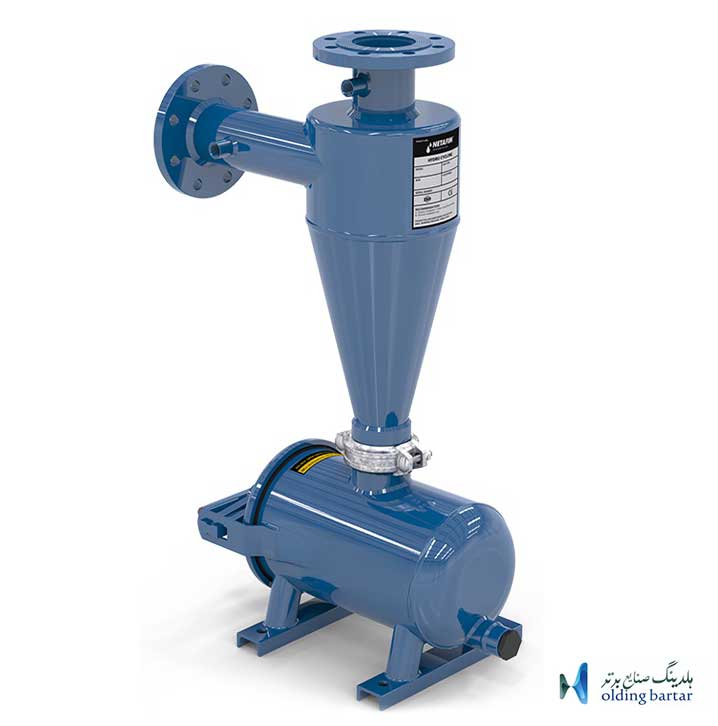

قیمت هیدروسیکلون به عوامل مختلفی بستگی دارد، اما به طور کلی مدل های کوچک تر که بیشتر در سیستم های آبیاری کشاورزی و حذف شن و ماسه از آب استفاده می شوند معمولاً در بازه حدود ۵ تا ۱۵ میلیون تومان قرار دارند. هیدروسیکلون های صنعتی با ابعاد بزرگ تر و مقاومت بالاتر که در صنایع معدنی، تصفیه آب یا فرآیندهای صنعتی مورد استفاده قرار می گیرند، بسته به مشخصات فنی و کیفیت ساخت ممکن است از حدود ۲۰ میلیون تومان تا بیش از ۱۰۰ میلیون تومان نیز قیمت داشته باشند. به همین دلیل برای اعلام قیمت دقیق، معمولاً لازم است مشخصاتی مانند دبی سیال، فشار کاری، نوع ذرات و شرایط کاری سیستم بررسی شود تا مناسب ترین مدل انتخاب شود. به طور کلی عوامل موثر بر قیمت هیدروسیکلون شامل موارد زیر می باشد.

• ابعاد و ظرفیت: یکی از مهم ترین عوامل مؤثر بر قیمت هیدروسیکلون، اندازه و ظرفیت آن است. هیدروسیکلون هایی که قطر بزرگ تر و توانایی عبور دبی بالاتری از سیال را دارند، معمولاً قیمت بیشتری نسبت به مدل های کوچک تر دارند زیرا برای ساخت آن ها از مواد بیشتر و طراحی قوی تری استفاده می شود.
• جنس بدنه و قطعات داخلی: جنس بدنه هیدروسیکلون تأثیر زیادی بر قیمت آن دارد. هیدروسیکلون ها ممکن است از فولاد، استیل، چدن یا پلی یورتان ساخته شوند. مدل هایی که دارای پوشش های مقاوم در برابر سایش و خوردگی هستند، به دلیل دوام بیشتر و کیفیت بالاتر، قیمت بالاتری دارند.
• نوع کاربرد: نوع کاربرد دستگاه نیز یکی دیگر از عوامل تعیین کننده قیمت است. هیدروسیکلون هایی که برای صنایع معدنی، نفت و گاز یا فرآیندهای صنعتی خاص طراحی می شوند معمولاً ساختار پیچیده تر و مقاومت بیشتری دارند و در نتیجه قیمت آن ها نسبت به مدل های ساده تر مانند هیدروسیکلون های کشاورزی یا شن گیر بیشتر است.
• فشار کاری و راندمان جداسازی: هیدروسیکلون هایی که برای کار در فشارهای بالاتر طراحی شده اند یا دقت جداسازی بیشتری دارند، معمولاً دارای طراحی مهندسی دقیق تر و کیفیت ساخت بالاتری هستند. این ویژگی ها باعث افزایش کارایی دستگاه و در نتیجه افزایش قیمت آن می شود.
• برند سازنده و کیفیت ساخت: کیفیت ساخت، استانداردهای تولید و برند سازنده نیز می توانند بر قیمت هیدروسیکلون تأثیرگذار باشند. دستگاه هایی که با استفاده از تکنولوژی پیشرفته تر و مواد اولیه باکیفیت تولید می شوند، معمولاً طول عمر بالاتر و عملکرد بهتری دارند و به همین دلیل قیمت بیشتری خواهند داشت.

نکات کلیدی در استفاده و نگهداری از هیدروسیکلون

برای عملکرد بهینه و افزایش طول عمر هیدروسیکلون، رعایت نکات فنی در هنگام نصب، بهره برداری و نگهداری دوره ای بسیار حائز اهمیت است. در ادامه به مهم ترین موارد اشاره شده است.

• کنترل فشار ورودی: یکی از حیاتی ترین نکات در استفاده از هیدروسیکلون، حفظ فشار ورودی در محدوده استاندارد است. فشار بسیار پایین باعث کاهش نیروی گریز از مرکز و در نتیجه افت راندمان جداسازی می شود؛ در حالی که فشار بیش از حد می تواند منجر به سایش سریع بدنه و قطعات داخلی شود. نصب یک فشارسنج در ورودی دستگاه برای نظارت مستمر الزامی است.
• بازرسی دوره ای قطعات در معرض سایش: بخش های انتهایی هیدروسیکلون، به ویژه نازل خروجی پایینی و بخش مخروطی، بیشترین برخورد را با ذرات جامد دارند و به مرور زمان دچار سایش می شوند. تغییر در قطر این خروجی می تواند تعادل جریان را به هم بزند. بنابراین، این قطعات باید به صورت دوره ای بازرسی و در صورت نیاز تعویض شوند.
• جلوگیری از گرفتگی و انسداد: ورود اجسام بسیار بزرگ یا الیاف بلند به داخل هیدروسیکلون می تواند باعث مسدود شدن خروجی ها شود. این گرفتگی باعث می شود تمام ذرات جامد به همراه آب تمیز از خروجی بالایی خارج شوند. استفاده از یک صافی ساده (استرینر) در مسیر ورودی می تواند از بروز این مشکل جلوگیری کند.
• بررسی نشتی و آب بندی: اتصالات ورودی و خروجی و همچنین واشرهای بین قطعات بدنه باید همیشه بررسی شوند. هرگونه نشتی در بدنه هیدروسیکلون، علاوه بر هدررفت سیال، می تواند باعث ورود هوا به داخل سیستم و ایجاد اختلال در جریان گردابی شود که راندمان دستگاه را به شدت کاهش می دهد.
• تخلیه منظم مخزن شن گیر: در مدل هایی که دارای مخزن جمع آوری شن هستند، تخلیه به موقع مخزن بسیار مهم است. اگر مخزن بیش از حد پر شود، ذرات جدا شده راهی برای خروج نخواهند داشت و دوباره به جریان اصلی آب باز می گردند. تنظیم یک برنامه زمانی منظم برای تخلیه یا استفاده از شیرهای تخلیه خودکار توصیه می شود.

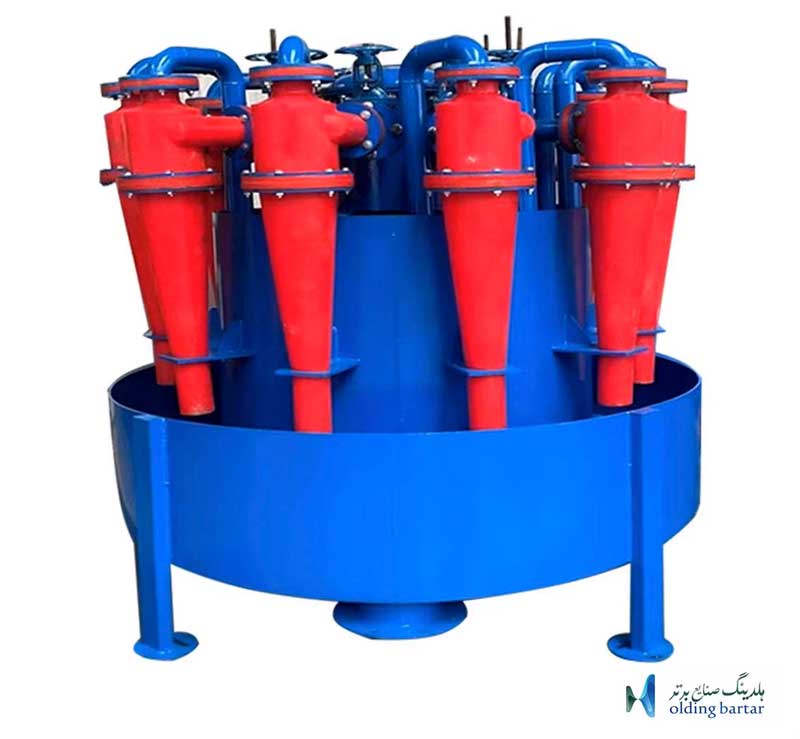

راهنمای انتخاب و خرید هیدروسیکلون

برای انتخاب یک هیدروسیکلون مناسب که بیشترین بازدهی را در سیستم شما داشته باشد، باید چندین فاکتور فنی و محیطی را به دقت بررسی کنید. انتخاب نادرست نه تنها باعث عدم جداسازی صحیح ذرات می شود، بلکه می تواند به تجهیزات پایین دستی نیز آسیب برساند. در ادامه، مهم ترین پارامترها برای انتخاب و خرید هیدروسیکلون را توضیح می دهیم.

• تعیین دبی یا نرخ جریان: در انتخاب هیدروسیکلون باید دبی سیال ورودی مشخص باشد. ظرفیت دستگاه باید متناسب با حجم جریان باشد تا جداسازی به درستی انجام شود. اگر هیدروسیکلون بزرگ تر یا کوچک تر از حد نیاز انتخاب شود، راندمان جداسازی کاهش یافته و عملکرد سیستم دچار مشکل می شود.
• اندازه ذرات: اندازه ذراتی که قرار است جدا شوند در انتخاب هیدروسیکلون اهمیت زیادی دارد. مدل های با قطر کوچک تر برای جداسازی ذرات ریز مناسب هستند، در حالی که هیدروسیکلون های بزرگ تر برای حذف ذرات درشت مانند شن و ماسه استفاده می شوند.
• جنس بدنه و مقاومت در برابر سایش: جنس بدنه باید با توجه به شرایط کاری انتخاب شود. در کاربردهای عمومی معمولاً از بدنه فولادی استفاده می شود، اما در محیط های خورنده یا ساینده ممکن است از استیل، پلی یورتان یا پوشش های مقاوم در برابر سایش استفاده شود تا طول عمر دستگاه افزایش یابد.
• فشار کاری و افت فشار: هیدروسیکلون برای عملکرد مناسب به فشار ورودی مشخصی نیاز دارد تا جریان گردابی در داخل دستگاه ایجاد شود. فشار کمتر از حد استاندارد باعث کاهش راندمان جداسازی و فشار بیش از حد موجب افزایش سایش قطعات خواهد شد.
• نوع کاربرد و هدف استفاده: نوع کاربرد نیز در انتخاب هیدروسیکلون نقش مهمی دارد. برخی مدل ها برای حذف شن و ماسه از آب طراحی شده اند، در حالی که برخی دیگر در صنایع معدنی برای دانه بندی مواد یا در صنایع نفت و گاز برای جداسازی روغن از آب استفاده می شوند. انتخاب مدل مناسب به نوع فرآیند و هدف استفاده بستگی دارد.
