در صنایع حساس مانند نفت، گاز، پتروشیمی و صنایع شیمیایی، دقت در اندازه گیری پارامترهای فرآیندی اهمیت بسیار زیادی دارد. بسیاری از سیستم های آنالایزر و تجهیزات ابزار دقیق برای ارائه داده های دقیق نیاز به کالیبراسیون دوره ای دارند. یکی از تجهیزاتی که در این فرآیند نقش مهمی ایفا می کند، کالیبریشن پات است. کالیبریشن پات در واقع یک مخزن یا محفظه مخصوص است که برای تزریق سیال کالیبراسیون به سیستم های آنالایزر یا تجهیزات اندازه گیری استفاده می شود. این تجهیز کمک می کند تا فرآیند کالیبراسیون با دقت بالا، ایمنی مناسب و کنترل بهتر انجام شود. استفاده از کالیبریشن پات باعث می شود سیال کالیبراسیون به صورت کنترل شده وارد سیستم شده و تجهیزات اندازه گیری بتوانند عملکرد خود را با دقت بالایی تنظیم کنند.
کالیبریشن پات چیست؟
کالیبریشن پات (Calibration Pot) یک مخزن کوچک صنعتی است که برای نگهداری و تزریق سیال مرجع یا سیال کالیبراسیون به سیستم های اندازه گیری و آنالایزرها استفاده می شود. این تجهیز در سیستم هایی مانند پکیج تزریق مواد شیمیایی کاربرد دارد که برای بررسی صحت عملکرد تجهیزات اندازه گیری نیاز به تزریق یک سیال با مشخصات مشخص دارند.
در بسیاری از سیستم های آنالایزر آنلاین، نمونه ای از سیال فرآیندی برای تحلیل گرفته می شود. برای اطمینان از اینکه آنالایزر داده های دقیق ارائه می دهد، لازم است به صورت دوره ای آن را با یک سیال مرجع یا استاندارد کالیبره کرد. کالیبریشن پات در این فرآیند به عنوان محفظه نگهداری سیال کالیبراسیون عمل می کند.
این تجهیز معمولاً به گونه ای طراحی می شود که بتواند سیال را تحت فشار کنترل شده به سیستم تزریق کند. بدنه کالیبریشن پات معمولاً از استنلس استیل مقاوم در برابر خوردگی ساخته می شود تا در محیط های صنعتی دوام بالایی داشته باشد.

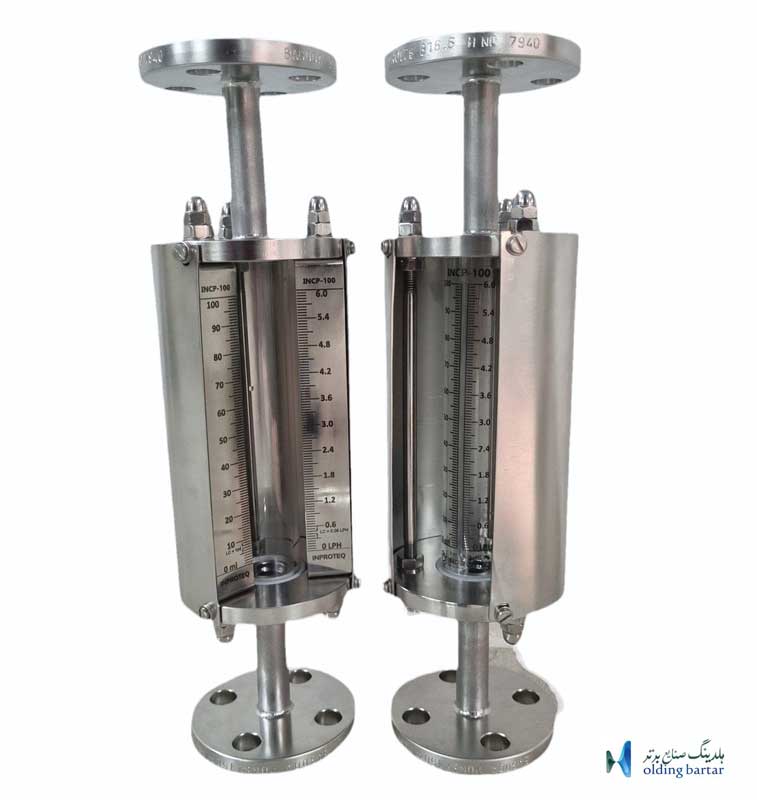

اجزای اصلی کالیبریشن پات
کالیبریشن پات از چند بخش اصلی تشکیل شده که هر کدام برای نگهداری، کنترل و تزریق سیال کالیبراسیون به سیستم های آنالایزر و ابزار دقیق طراحی شده اند. شناخت این اجزا به درک بهتر عملکرد و انتخاب مناسب این تجهیز کمک می کند.
- بدنه مخزن: بدنه اصلی کالیبریشن پات یک مخزن فلزی است که سیال کالیبراسیون در آن نگهداری می شود. این بخش باید در برابر فشار، دما و خوردگی مقاومت بالایی داشته باشد. به همین دلیل معمولاً از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته می شود. طراحی بدنه به گونه ای است که بتواند سیال را در شرایط ایمن و بدون نشتی نگهداری کند.
- ورودی سیال: این بخش برای وارد کردن سیال کالیبراسیون به داخل مخزن استفاده می شود. ورودی معمولاً به یک شیر کنترل متصل است تا بتوان مقدار سیال ورودی را به صورت دقیق تنظیم کرد. این اتصال ممکن است به صورت رزوه ای یا فلنجی طراحی شود.
- خروجی سیال: خروجی مخزن مسیری است که سیال کالیبراسیون از طریق آن به سیستم آنالایزر یا تجهیزات اندازه گیری منتقل می شود. این خروجی معمولاً به شیر کنترل مجهز است تا اپراتور بتواند جریان سیال را به صورت دقیق تنظیم کند.
- شیرهای کنترل: شیرها یکی از مهم ترین اجزای کالیبریشن پات هستند. آن ها برای کنترل جریان سیال، باز و بسته کردن مسیرها و تنظیم فرآیند کالیبراسیون استفاده می شوند. بسته به طراحی سیستم ممکن است چندین شیر در مسیر ورودی، خروجی و تخلیه نصب شود.
- شیر تخلیه: پس از انجام فرآیند کالیبراسیون، لازم است سیال باقی مانده از مخزن خارج شود. برای این منظور از شیر تخلیه استفاده می شود. این شیر معمولاً در پایین مخزن قرار دارد تا امکان تخلیه کامل سیال فراهم شود.
- گیج فشار: در برخی از کالیبریشن پات ها یک گیج فشار نصب می شود تا اپراتور بتواند فشار داخل مخزن را کنترل کند. این موضوع برای ایمنی سیستم و جلوگیری از افزایش بیش از حد فشار بسیار مهم است.
- دریچه پر کردن: این بخش برای شارژ یا پر کردن مخزن با سیال کالیبراسیون استفاده می شود. طراحی آن به گونه ای است که عملیات پر کردن مخزن به صورت ایمن و بدون آلودگی انجام شود.
- پایه یا براکت نصب: بسیاری از کالیبریشن پات ها دارای براکت یا پایه نصب هستند تا بتوان آن ها را به راحتی روی پنل، اسکید یا ساختار سیستم نمونه برداری نصب کرد. این بخش باعث افزایش پایداری و ایمنی تجهیز می شود.

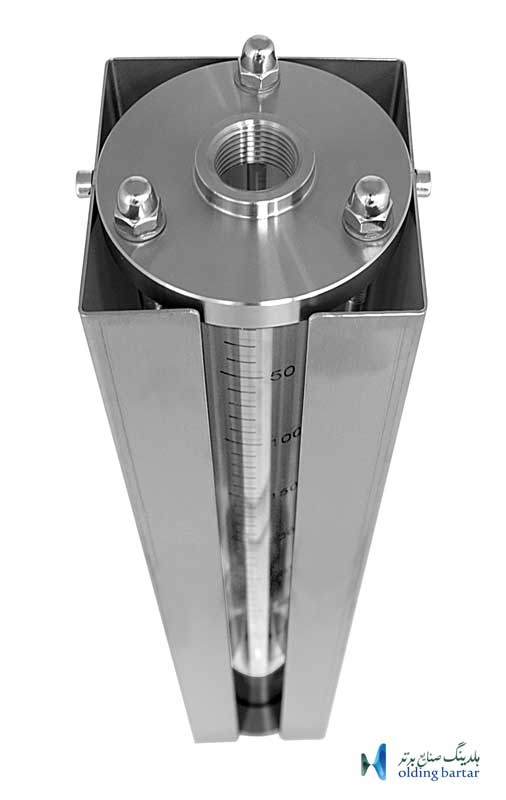

مشخصات فنی کالیبریشن پات
مشخصات فنی کالیبریشن پات مجموعه ای از پارامترهای طراحی و عملیاتی است که عملکرد، ایمنی و سازگاری آن با سیستم های ابزار دقیق را مشخص می کند. این مشخصات معمولاً بر اساس شرایط فرآیندی، نوع سیال و فشار کاری سیستم تعیین می شوند.
- جنس بدنه: یکی از مهم ترین مشخصات فنی کالیبریشن پات، جنس بدنه آن است. این مخازن معمولاً از استنلس استیل ۳۰۴ یا استنلس استیل ۳۱۶ ساخته می شوند. استیل ۳۱۶ به دلیل مقاومت بالاتر در برابر خوردگی، مواد شیمیایی و شرایط سخت صنعتی در بسیاری از صنایع مانند نفت و گاز و پتروشیمی کاربرد بیشتری دارد. در برخی کاربردهای خاص ممکن است از آلیاژهای مقاوم تر نیز استفاده شود.
- فشار کاری: فشار کاری نشان دهنده حداکثر فشاری است که کالیبریشن پات می تواند در شرایط عملیاتی تحمل کند. این مقدار بسته به طراحی مخزن و کاربرد آن متفاوت است و معمولاً در محدوده ۱۰ تا ۱۰۰ بار یا بیشتر قرار می گیرد. انتخاب فشار کاری مناسب برای جلوگیری از آسیب به تجهیزات و حفظ ایمنی سیستم بسیار مهم است.
- حجم مخزن: حجم مخزن مشخص می کند چه مقدار سیال کالیبراسیون می تواند در داخل کالیبریشن پات نگهداری شود. این حجم بسته به نوع کاربرد می تواند متفاوت باشد و معمولاً در بازه ۲۵۰ میلی لیتر تا چند لیتر طراحی می شود. انتخاب حجم مناسب به میزان سیال مورد نیاز برای فرآیند کالیبراسیون بستگی دارد.
- نوع اتصالات : کالیبریشن پات برای اتصال به سیستم های فرآیندی یا آنالایزرها از اتصالات مختلفی استفاده می کند. رایج ترین انواع اتصالات عبارتند از اتصالات رزوه ای، اتصالات فلنجی و اتصالات فشاری. انتخاب نوع اتصال باید با استانداردهای لوله کشی و تجهیزات موجود در سیستم هماهنگ باشد.
- دمای کاری: دمای کاری محدوده دمایی است که کالیبریشن پات می تواند بدون ایجاد مشکل در عملکرد یا ساختار خود در آن کار کند. این محدوده به جنس بدنه و نوع طراحی بستگی دارد و معمولاً بین -۲۰ تا ۲۰۰ درجه سانتی گراد یا بیشتر متغیر است.
- ضخامت بدنه: ضخامت بدنه مخزن نقش مهمی در تحمل فشار و افزایش استحکام آن دارد. این ضخامت با توجه به فشار کاری و استانداردهای طراحی تعیین می شود. هرچه فشار کاری بالاتر باشد، ضخامت بدنه نیز بیشتر در نظر گرفته می شود.
- نوع شیرها و تجهیزات کنترلی: کالیبریشن پات معمولاً به چند شیر کنترلی مجهز است که برای کنترل ورود، خروج و تخلیه سیال استفاده می شوند. این شیرها می توانند از نوع سوزنی، توپی یا ولوهای مخصوص ابزار دقیق باشند.
- استانداردهای ساخت: بسیاری از کالیبریشن پات ها مطابق استانداردهای صنعتی ساخته می شوند تا ایمنی و کیفیت آن ها تضمین شود. برخی از استانداردهای رایج عبارتند از استانداردهای طراحی مخازن تحت فشار، استانداردهای تجهیزات ابزار دقیق و استانداردهای متریال مانند ASTM.
- نوع نصب: کالیبریشن پات ها ممکن است به صورت پنلی، دیواری یا روی اسکید سیستم نمونه برداری نصب شوند. نوع نصب باید به گونه ای باشد که دسترسی اپراتور برای پر کردن، تخلیه و کنترل تجهیزات آسان باشد.

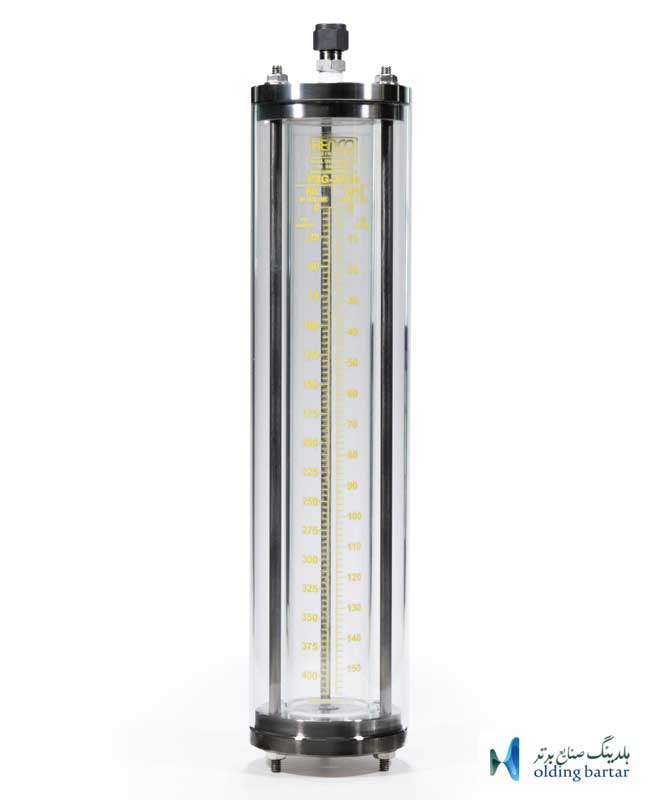

نحوه عملکرد کالیبریشن پات
کالیبریشن پات تجهیزی است که برای تزریق کنترل شده یک سیال مرجع به سیستم های آنالایزر و تجهیزات اندازه گیری استفاده می شود تا دقت عملکرد آن ها بررسی و در صورت نیاز تنظیم شود. عملکرد این تجهیز به این صورت است که ابتدا مخزن کالیبریشن پات با یک سیال کالیبراسیون با مشخصات مشخص و استاندارد پر می شود. این سیال می تواند محلول شیمیایی، گاز یا هر ماده ای باشد که برای تست و تنظیم دستگاه آنالایزر مورد استفاده قرار می گیرد.
پس از پر شدن مخزن، شیرهای مربوط به ورودی بسته می شوند تا مخزن ایزوله شده و سیال در داخل آن نگهداری شود. در این مرحله کالیبریشن پات آماده استفاده است. برای انتقال سیال از داخل مخزن به سیستم آنالایزر معمولاً از فشار سیستم فرآیندی یا فشار گاز کمکی استفاده می شود. این فشار باعث می شود سیال موجود در مخزن به سمت خروجی حرکت کند.
زمانی که شیر خروجی باز می شود، سیال کالیبراسیون به صورت کنترل شده وارد خط نمونه برداری یا سیستم آنالایزر می شود. در این شرایط دستگاه آنالایزر مقدار اندازه گیری شده را با مقدار استاندارد سیال مرجع مقایسه می کند. اگر اختلافی میان مقدار واقعی و مقدار اندازه گیری شده وجود داشته باشد، اپراتور می تواند تنظیمات لازم را برای کالیبراسیون و اصلاح دقت دستگاه انجام دهد.
پس از پایان فرآیند کالیبراسیون، سیال باقی مانده در مخزن یا خطوط از طریق شیر تخلیه خارج می شود تا مخزن برای استفاده مجدد آماده گردد. به طور کلی کالیبریشن پات به عنوان یک مخزن واسطه برای نگهداری و تزریق سیال مرجع عمل می کند و امکان انجام فرآیند کالیبراسیون تجهیزات ابزار دقیق را به شکلی ایمن، دقیق و قابل کنترل فراهم می سازد. استفاده از این تجهیز در سیستم های آنالایزر صنعتی باعث افزایش دقت اندازه گیری، کاهش خطای تجهیزات و بهبود عملکرد کلی سیستم های پایش فرآیند می شود.

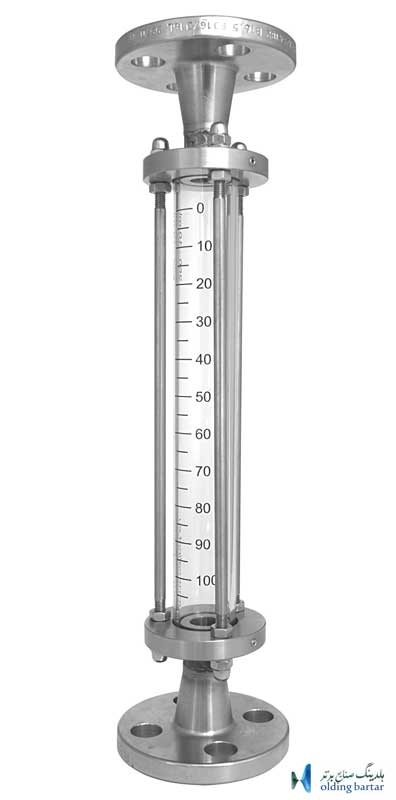

کاربردهای کالیبریشن پات در صنایع مختلف
کالیبریشن پات یکی از تجهیزات مهم در سیستم های ابزار دقیق و آنالایزرهای صنعتی است که برای تزریق سیال مرجع و انجام فرآیند کالیبراسیون تجهیزات اندازه گیری استفاده می شود. بسیاری از صنایع برای اطمینان از دقت داده های اندازه گیری به این تجهیز نیاز دارند، زیرا عملکرد صحیح آنالایزرها نقش مهمی در کنترل فرآیند، کیفیت محصول و ایمنی سیستم دارد.
- صنعت نفت و گاز: یکی از مهم ترین حوزه های استفاده از کالیبریشن پات، صنایع نفت و گاز است. در این صنعت آنالایزرهای مختلفی برای اندازه گیری ترکیبات شیمیایی، میزان رطوبت، گوگرد، اکسیژن و سایر پارامترهای فرآیندی استفاده می شوند. کالیبریشن پات امکان تزریق سیال استاندارد به این آنالایزرها را فراهم می کند تا دقت آن ها به صورت دوره ای بررسی و تنظیم شود. این موضوع به حفظ کیفیت فرآیندهای پالایش و انتقال نفت و گاز کمک می کند.
- صنایع پتروشیمی: در مجتمع های پتروشیمی کنترل دقیق ترکیبات شیمیایی اهمیت بسیار زیادی دارد. بسیاری از آنالایزرها برای اندازه گیری مواد مختلف در خطوط فرآیندی مورد استفاده قرار می گیرند. کالیبریشن پات در این سیستم ها به عنوان منبع سیال کالیبراسیون عمل می کند و امکان بررسی عملکرد صحیح تجهیزات اندازه گیری را فراهم می سازد. استفاده از این تجهیز باعث افزایش دقت آنالیز مواد و بهبود کنترل فرآیندهای شیمیایی می شود.
- صنایع شیمیایی: در صنایع شیمیایی نیز برای تولید مواد مختلف لازم است که پارامترهای فرآیندی با دقت بالا اندازه گیری شوند. آنالایزرهای مورد استفاده در این صنایع باید به طور منظم کالیبره شوند تا نتایج اندازه گیری دقیق باقی بماند. کالیبریشن پات با فراهم کردن سیال مرجع استاندارد، فرآیند کالیبراسیون این تجهیزات را ساده تر و ایمن تر می کند.
- صنایع نیروگاهی: در نیروگاه ها، به ویژه نیروگاه های حرارتی و سیکل ترکیبی، تجهیزات اندازه گیری برای کنترل کیفیت سوخت، آب و بخار مورد استفاده قرار می گیرند. کالیبریشن پات در سیستم های آنالیز شیمیایی آب و بخار به کار می رود تا عملکرد آنالایزرها به طور دقیق بررسی و تنظیم شود. این کار از بروز خطا در اندازه گیری و مشکلات احتمالی در تجهیزات نیروگاهی جلوگیری می کند.
- صنعت آب و فاضلاب: در تصفیه خانه های آب و فاضلاب و پکیج تصفیه فاضلاب نیز از انواع آنالایزرها برای اندازه گیری پارامترهایی مانند pH، کلر، اکسیژن محلول، هدایت الکتریکی و سایر شاخص های کیفی آب استفاده می شود. برای اطمینان از دقت این تجهیزات لازم است که به طور منظم کالیبره شوند. کالیبریشن پات در این سیستم ها امکان تزریق محلول های استاندارد را فراهم می کند تا عملکرد آنالایزرها بررسی و تنظیم شود. استفاده از این تجهیز باعث می شود کنترل کیفیت آب آشامیدنی و فرآیندهای تصفیه با دقت بیشتری انجام شود.
- آزمایشگاه های صنعتی: در بسیاری از آزمایشگاه های تحقیقاتی و صنعتی نیز از کالیبریشن پات استفاده می شود. در این محیط ها، تجهیزات اندازه گیری باید با دقت بسیار بالا کار کنند و کالیبراسیون منظم آن ها ضروری است. کالیبریشن پات امکان تزریق کنترل شده سیال مرجع را فراهم می کند و به افزایش دقت نتایج آزمایشگاهی کمک می کند.
- سیستم های آنالایزر آنلاین: در بسیاری از کارخانه ها از آنالایزرهای آنلاین برای پایش مداوم فرآیند استفاده می شود. این تجهیزات باید به صورت دوره ای کالیبره شوند تا داده های اندازه گیری قابل اعتماد باقی بماند. کالیبریشن پات در این سیستم ها به عنوان بخشی از سیستم نمونه برداری و کالیبراسیون عمل کرده و فرآیند کالیبراسیون را بدون توقف خط تولید ممکن می سازد.

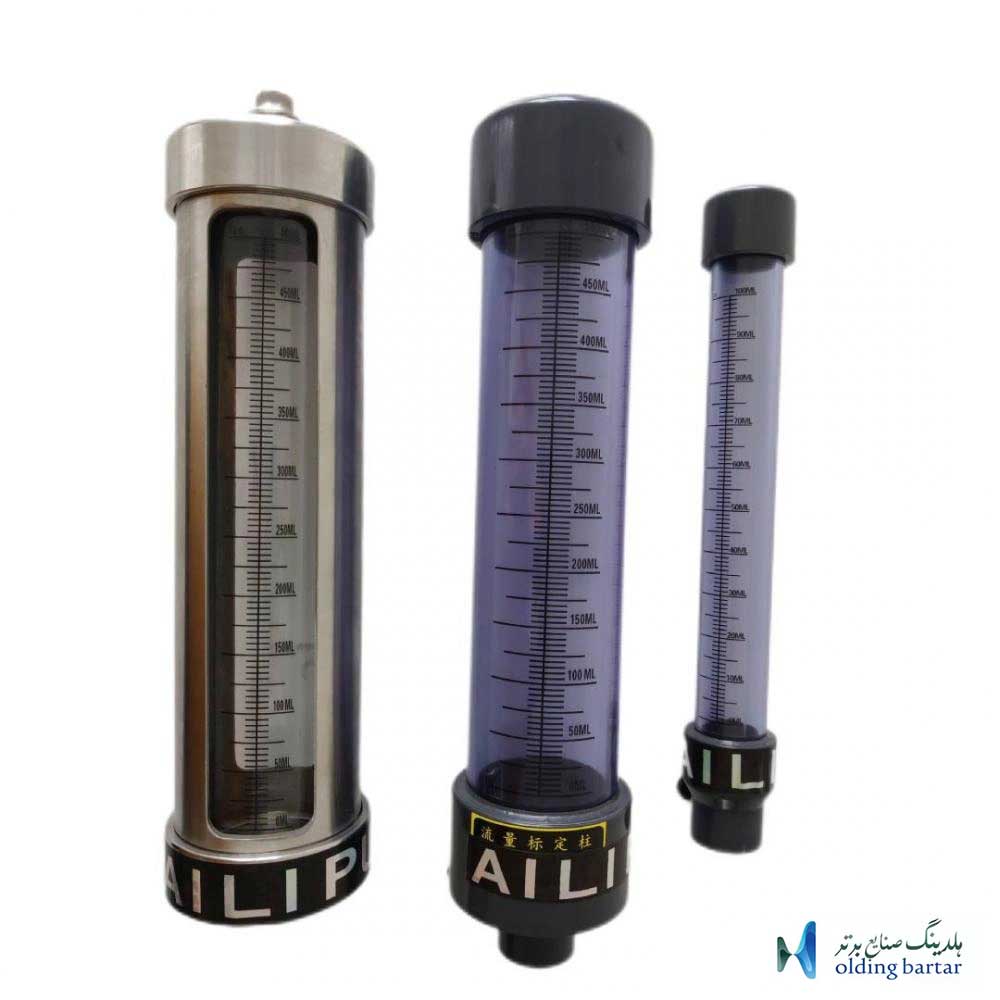

مزایای استفاده از کالیبریشن پات
- افزایش دقت اندازه گیری: امکان تزریق سیال مرجع استاندارد را فراهم می کند و باعث می شود آنالایزرها و تجهیزات اندازه گیری با دقت بیشتری کار کنند.
- کالیبراسیون آسان تجهیزات: فرآیند کالیبراسیون آنالایزرها را ساده تر و سریع تر می کند.
- افزایش ایمنی سیستم: با کنترل بهتر تزریق سیال کالیبراسیون، از نشت یا ورود ناخواسته مواد به سیستم جلوگیری می شود.
- کاهش خطای تجهیزات اندازه گیری: بررسی و تنظیم دوره ای تجهیزات باعث کاهش خطاهای اندازه گیری در فرآیندهای صنعتی می شود.
- امکان کالیبراسیون بدون توقف فرآیند: در بسیاری از سیستم ها می توان کالیبراسیون را بدون خاموش کردن خط تولید انجام داد.
- کنترل بهتر فرآیندهای صنعتی: دقت بالاتر داده های اندازه گیری به بهبود کنترل فرآیند و کیفیت محصول کمک می کند.
- افزایش طول عمر تجهیزات آنالایزر: کالیبراسیون منظم از ایجاد خطاهای جدی در تجهیزات جلوگیری کرده و عمر مفید آن ها را افزایش می دهد.
- کاهش هزینه های نگهداری و تعمیرات: تشخیص سریع خطاهای اندازه گیری باعث جلوگیری از مشکلات بزرگ تر در سیستم می شود.
- کاربری ساده و قابل اطمینان: طراحی ساده این تجهیز باعث می شود اپراتورها بتوانند به راحتی از آن استفاده کنند.
- قابلیت استفاده در صنایع مختلف: از این تجهیز می توان در صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاهی، آب و فاضلاب و آزمایشگاه ها استفاده کرد.

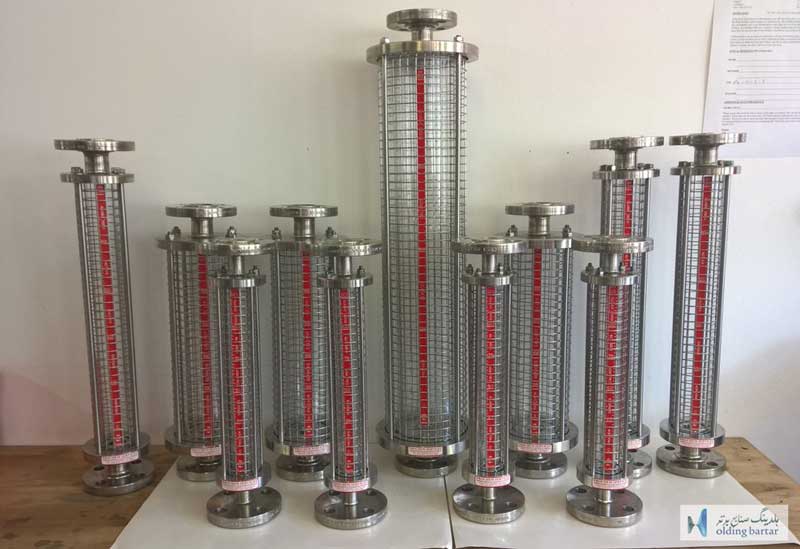

انواع کالیبریشن پات
کالیبریشن پات ها بر اساس نوع کاربرد، فشار کاری، جنس بدنه و طراحی ساخت در مدل های مختلفی تولید می شوند. انتخاب نوع مناسب این تجهیز به شرایط فرآیندی، نوع سیال کالیبراسیون و سیستم آنالایزر بستگی دارد. در ادامه مهم ترین انواع کالیبریشن پات معرفی می شوند.
کالیبریشن پات فشار بالا
این نوع کالیبریشن پات برای استفاده در سیستم هایی طراحی می شود که فشار فرآیندی بالایی دارند، مانند صنایع نفت، گاز و پتروشیمی. در این مدل ها بدنه مخزن معمولاً از استنلس استیل با ضخامت بالا ساخته می شود تا بتواند فشارهای زیاد را تحمل کند. همچنین اتصالات و شیرهای مورد استفاده در این نوع تجهیزات نیز برای شرایط فشار بالا طراحی می شوند.
کالیبریشن پات آزمایشگاهی
کالیبریشن پات های آزمایشگاهی بیشتر در آزمایشگاه های صنعتی و تحقیقاتی استفاده می شوند. این مدل ها معمولاً ابعاد کوچک تری دارند و برای کالیبراسیون تجهیزات اندازه گیری در محیط های کنترل شده به کار می روند. دقت بالا و سهولت استفاده از ویژگی های مهم این نوع کالیبریشن پات است.
کالیبریشن پات استیل
بسیاری از کالیبریشن پات ها از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته می شوند. این نوع به دلیل مقاومت بالا در برابر خوردگی، مواد شیمیایی و شرایط محیطی سخت در بسیاری از صنایع کاربرد دارد. کالیبریشن پات های استیل گزینه ای مناسب برای محیط های خورنده و فرآیندهای شیمیایی محسوب می شوند.
کالیبریشن پات سفارشی
در برخی پروژه های صنعتی، شرایط فرآیندی خاصی وجود دارد که نیاز به طراحی ویژه تجهیزات دارد. در چنین مواردی از کالیبریشن پات های سفارشی استفاده می شود. این تجهیزات بر اساس نیاز پروژه طراحی و ساخته می شوند و ممکن است دارای حجم مخزن خاص، نوع اتصالات متفاوت یا ویژگی های فنی ویژه باشند.
کالیبریشن پات مخصوص سیستم های آنالایزر
برخی از کالیبریشن پات ها به طور خاص برای سیستم های نمونه برداری و آنالایزرهای آنلاین طراحی می شوند. این مدل ها معمولاً بخشی از یک سیستم کامل آنالیز فرآیندی هستند و به گونه ای طراحی می شوند که تزریق سیال کالیبراسیون به صورت دقیق و کنترل شده انجام شود.

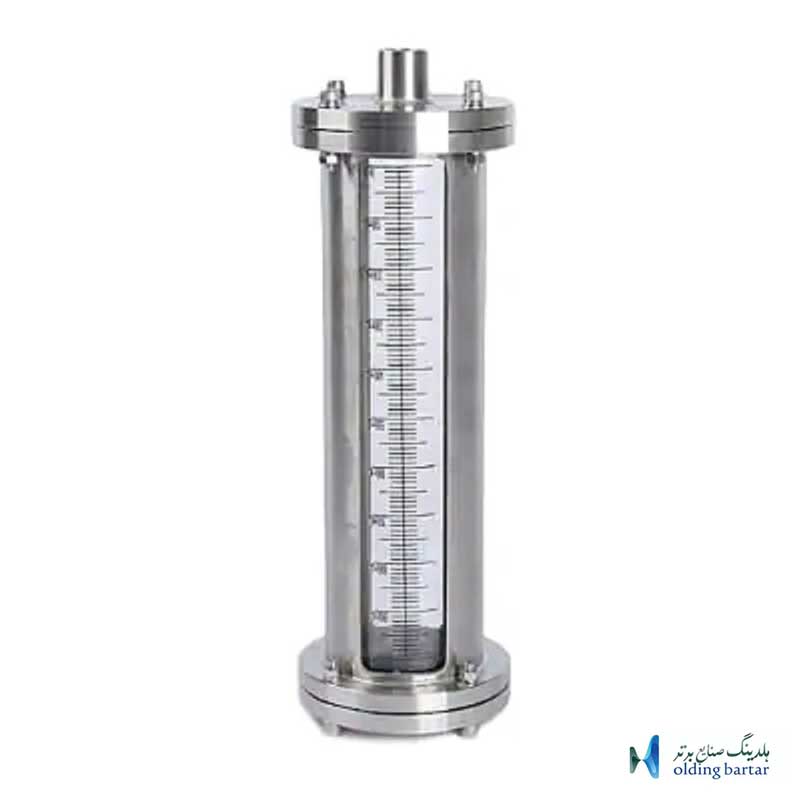

قیمت کالیبریشن پات
قیمت کالیبریشن پات در بازار ایران به عوامل مختلفی مانند جنس بدنه، فشار کاری، حجم مخزن، نوع اتصالات و کیفیت شیرآلات و تجهیزات ابزار دقیق بستگی دارد. به طور معمول یک کالیبریشن پات استاندارد با بدنه استنلس استیل ۳۰۴ یا ۳۱۶ و حجم حدود ۱ لیتر که برای فشار کاری متوسط طراحی شده باشد، معمولاً در بازه ای حدود ۱۵ تا ۴۰ میلیون تومان قیمت دارد. مدل هایی که برای فشارهای بالا، حجم بیشتر، متریال مقاوم تر مانند استیل ۳۱۶، یا طراحی سفارشی صنعتی ساخته می شوند معمولاً قیمت بالاتری دارند و ممکن است در بازار ایران در محدوده ۶۰ تا ۱۵۰ میلیون تومان یا حتی بیشتر نیز عرضه شوند. به همین دلیل برای اعلام قیمت دقیق، بررسی مشخصات فنی کامل تجهیز و استعلام از تأمین کنندگان معتبر مانند هلدینگ برتر توصیه می شود.
- جنس بدنه: یکی از مهم ترین عوامل تعیین کننده قیمت کالیبریشن پات، متریال یا جنس بدنه مخزن است. این تجهیزات معمولاً از استنلس استیل هایی مانند SS304 یا SS316 ساخته می شوند. استنلس استیل ۳۱۶ به دلیل مقاومت بالاتر در برابر خوردگی و مواد شیمیایی، قیمت بیشتری نسبت به استیل ۳۰۴ دارد. در برخی کاربردهای خاص ممکن است از آلیاژهای مقاوم تر یا متریال های خاص استفاده شود که این موضوع نیز می تواند باعث افزایش قیمت تجهیز شود.
- فشار کاری: فشار کاری یکی دیگر از عوامل مهم در تعیین قیمت کالیبریشن پات است. هرچه فشار طراحی مخزن بیشتر باشد، بدنه آن باید از ضخامت بیشتری برخوردار باشد و استانداردهای ساخت سخت گیرانه تری در تولید آن رعایت شود. این موضوع باعث افزایش هزینه ساخت و در نتیجه افزایش قیمت نهایی تجهیز می شود. کالیبریشن پات هایی که برای سیستم های فشار بالا طراحی می شوند معمولاً قیمت بیشتری نسبت به مدل های معمولی دارند.
- حجم مخزن: حجم مخزن نیز تأثیر مستقیمی بر قیمت کالیبریشن پات دارد. هرچه ظرفیت مخزن بیشتر باشد، میزان متریال مورد استفاده برای ساخت بدنه افزایش پیدا می کند و در نتیجه قیمت تجهیز نیز بیشتر می شود. کالیبریشن پات ها در ظرفیت های مختلفی طراحی می شوند و انتخاب حجم مناسب به نوع کاربرد و نیاز سیستم بستگی دارد.
- نوع اتصالات: نوع اتصالات مورد استفاده در کالیبریشن پات نیز می تواند بر قیمت آن تأثیر بگذارد. این اتصالات ممکن است به صورت رزوه ای، فلنجی یا فشاری طراحی شوند. اتصالات فلنجی یا اتصالات با کیفیت بالا معمولاً هزینه بیشتری نسبت به اتصالات ساده دارند. همچنین برند و کیفیت فیتینگ ها و شیرهای مورد استفاده نیز در قیمت نهایی تأثیرگذار است.
- نوع شیرها و تجهیزات کنترلی: در بسیاری از کالیبریشن پات ها از شیرهای کنترلی، شیر تخلیه، گیج فشار و سایر تجهیزات ابزار دقیق استفاده می شود. کیفیت و برند این تجهیزات می تواند تأثیر قابل توجهی بر قیمت نهایی داشته باشد. استفاده از شیرهای صنعتی با کیفیت بالا یا تجهیزات ابزار دقیق دقیق تر معمولاً هزینه ساخت را افزایش می دهد اما در عوض عملکرد و ایمنی سیستم را نیز بهبود می بخشد.
- استانداردهای ساخت: کالیبریشن پات ها معمولاً بر اساس استانداردهای صنعتی خاصی طراحی و ساخته می شوند. رعایت استانداردهای ساخت مانند استانداردهای مرتبط با تجهیزات تحت فشار می تواند باعث افزایش هزینه تولید شود، زیرا فرآیندهای کنترل کیفیت، تست فشار و بازرسی های فنی بیشتری در تولید تجهیز انجام می شود. با این حال رعایت این استانداردها برای تضمین ایمنی و عملکرد صحیح تجهیز بسیار ضروری است.
- طراحی سفارشی: در برخی پروژه ها کالیبریشن پات به صورت سفارشی طراحی و ساخته می شود. در این حالت ممکن است تغییراتی در ابعاد، نوع متریال، فشار طراحی، نوع اتصالات یا تجهیزات نصب شده روی مخزن ایجاد شود. طراحی و ساخت سفارشی معمولاً هزینه بیشتری نسبت به مدل های استاندارد دارد، زیرا نیاز به طراحی مهندسی، ساخت ویژه و گاهی تولید محدود دارد.
- برند یا سازنده: شرکت تولیدکننده یا برند سازنده نیز می تواند بر قیمت کالیبریشن پات تأثیر داشته باشد. تجهیزات تولید شده توسط شرکت های معتبر معمولاً دارای کیفیت ساخت بالاتر، استانداردهای دقیق تر و خدمات پس از فروش بهتر هستند، به همین دلیل ممکن است قیمت آن ها بیشتر از محصولات تولیدکنندگان ناشناخته باشد.
نکات کلیدی در استفاده و نگهداری از کالیبریشن پات
برای حفظ دقت عملکرد و افزایش طول عمر کالیبریشن پات، رعایت برخی نکات در زمان استفاده و نگهداری این تجهیز بسیار مهم است. بی توجهی به این موارد می تواند باعث کاهش دقت کالیبراسیون، ایجاد نشتی یا حتی آسیب به تجهیزات ابزار دقیق شود.
- استفاده از سیال کالیبراسیون مناسب: سیالی که برای کالیبراسیون استفاده می شود باید کاملاً تمیز و مطابق با مشخصات سیستم آنالایزر باشد. استفاده از محلول های آلوده یا نامناسب می تواند باعث ایجاد رسوب، گرفتگی مسیرها و کاهش دقت اندازه گیری شود. همچنین بهتر است از محلول های استاندارد و تأییدشده برای فرآیند کالیبراسیون استفاده شود.
- بررسی نشتی قبل از استفاده: قبل از انجام عملیات کالیبراسیون، تمام اتصالات، شیرها و فیتینگ های کالیبریشن پات باید از نظر نشتی بررسی شوند. وجود نشتی می تواند باعث ورود هوا به سیستم یا کاهش فشار شده و در نتیجه دقت کالیبراسیون را تحت تأثیر قرار دهد.
- کنترل فشار و دمای کاری: کالیبریشن پات باید همواره در محدوده فشار و دمای طراحی شده استفاده شود. اعمال فشار بیش از حد یا قرار گرفتن در دماهای خارج از محدوده مجاز می تواند باعث آسیب به بدنه مخزن، اتصالات یا شیرها شود. رعایت محدوده های کاری تعیین شده توسط سازنده نقش مهمی در ایمنی سیستم دارد.
- تمیزکاری دوره ای مخزن: پس از انجام چندین بار عملیات کالیبراسیون، ممکن است در داخل مخزن یا خطوط اتصال رسوبات یا آلودگی هایی ایجاد شود. بنابراین لازم است مخزن به صورت دوره ای تخلیه و تمیز شود تا از تجمع مواد و تأثیر آن ها بر دقت کالیبراسیون جلوگیری شود.
- بازرسی منظم شیرها و اتصالات: شیرهای ورودی و خروجی، شیر تخلیه و سایر اتصالات باید به صورت دوره ای بررسی شوند تا از عملکرد صحیح آن ها اطمینان حاصل شود. در صورت مشاهده خوردگی، فرسودگی یا کاهش عملکرد، این قطعات باید تعمیر یا تعویض شوند.
- نگهداری در شرایط مناسب: اگر کالیبریشن پات برای مدت طولانی استفاده نمی شود، بهتر است مخزن کاملاً تخلیه و تمیز شده و در محیطی خشک و تمیز نگهداری شود. این کار از ایجاد خوردگی و آلودگی در داخل مخزن جلوگیری می کند.
- کالیبراسیون و بررسی تجهیزات ابزار دقیق: در صورتی که روی کالیبریشن پات تجهیزاتی مانند گیج فشار نصب شده باشد، لازم است این تجهیزات نیز به صورت دوره ای کالیبره و بررسی شوند تا اطلاعات صحیحی از فشار و شرایط سیستم ارائه دهند.
