اگر به دنبال یک سیستم تهویه مطبوع کم مصرف، کم صدا و قابل اعتماد برای ساختمان مسکونی، اداری یا تجاری خود هستید، فن کویل یکی از بهترین انتخاب هاست. این دستگاه با قابلیت تأمین سرمایش و گرمایش، کنترل مستقل دما در هر فضا و سازگاری با موتورخانه مرکزی، امروزه به یکی از پرکاربردترین تجهیزات در صنعت تهویه مطبوع تبدیل شده است.

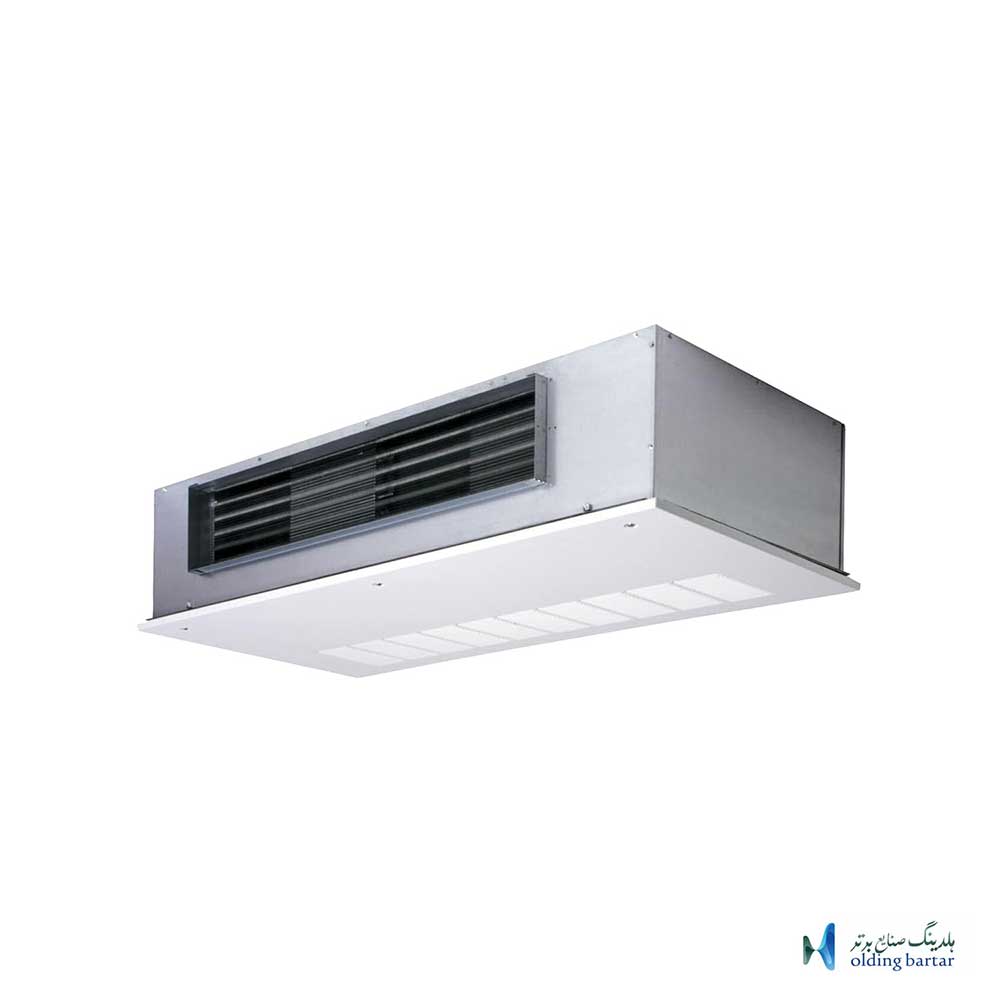

فن کویل چیست؟
فن کویل یک دستگاه تهویه مطبوع است که برای تأمین سرمایش و گرمایش فضاهای مسکونی، اداری و تجاری استفاده می شود و از سه بخش اصلی فن (برای دمیدن هوا)، کویل حرارتی (حاوی آب سرد یا گرم) و فیلتر هوا تشکیل شده است. در این سیستم، آب سرد تولید شده توسط چیلر یا آب گرم تأمین شده از بویلر وارد کویل شده و با عبور هوا از روی آن، دمای هوا تغییر می کند و به داخل محیط دمیده می شود. فن کویل ها معمولاً در انواع سقفی توکار، روکار، زمینی و کانالی عرضه می شوند و به دلیل مصرف برق پایین، صدای کم و امکان کنترل مستقل دمای هر فضا، یکی از رایج ترین تجهیزات در سیستم های تهویه مطبوع مرکزی محسوب می شوند.

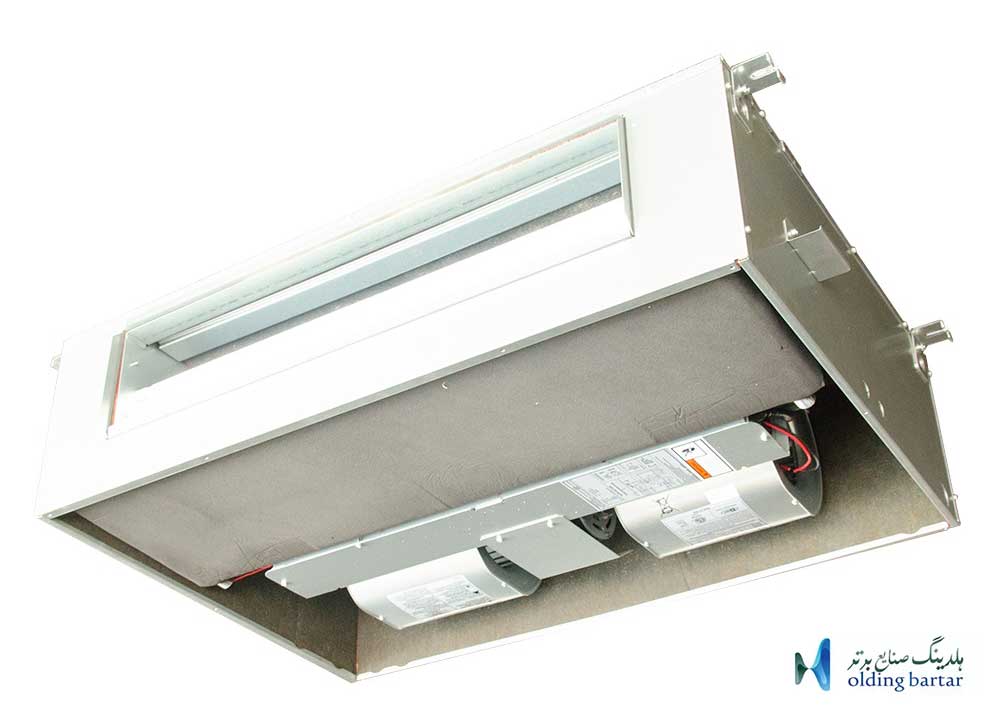

مشخصات فنی فن کویل
- ظرفیت هوادهی: ظرفیت هوادهی نشان دهنده میزان هوایی است که دستگاه در واحد زمان جابه جا می کند و معمولاً با واحد CFM (فوت مکعب بر دقیقه) بیان می شود. فن کویل ها معمولاً در ظرفیت های حدود ۲۰۰ تا ۲۰۰۰ CFM تولید می شوند. انتخاب ظرفیت مناسب به متراژ فضا، ارتفاع سقف و شرایط اقلیمی بستگی دارد.
- ظرفیت سرمایشی و گرمایشی: ظرفیت سرمایش و گرمایش به میزان انتقال حرارت دستگاه وابسته است و معمولاً بر حسب BTU/hr بیان می شود. این ظرفیت تابع دبی آب سرد یا گرم، دمای ورودی آب و سطح کویل است. هرچه سطح کویل بزرگ تر و جریان آب مناسب تر باشد، راندمان حرارتی افزایش می یابد.
- نوع کویل: کویل موزد استفاده در این دستگاه از لوله های مسی با فین های آلومینیومی ساخته می شود تا حداکثر انتقال حرارت انجام شود. کیفیت ساخت کویل نقش مهمی در راندمان، طول عمر و مقاومت در برابر خوردگی دارد.
- نوع سیستم لوله کشی: سیستم دو لوله دارای یک مسیر رفت و یک مسیر برگشت آب است و در هر زمان فقط امکان سرمایش یا گرمایش وجود دارد. اما سیستم چهار لوله دارای دو مدار جداگانه برای آب سرد و آب گرم است و امکان سرمایش و گرمایش همزمان در بخش های مختلف ساختمان را فراهم می کند.
- توان مصرفی الکتریکی: مصرف برق فن کویل مربوط به موتور فن است و معمولاً بین ۴۰ تا ۲۵۰ وات متغیر است. مدل های مجهز به موتورهای ECM (کم مصرف) مصرف انرژی پایین تر و صدای کمتری دارند.
- سطح صدا: سطح صدای این دستگاه تهویه بسته به ظرفیت و دور موتور معمولاً بین ۳۵ تا ۴۸ دسی بل (dB) است. در فضاهای مسکونی و اداری، مدل های کم صدا اولویت دارند تا آسایش صوتی حفظ شود.
- فشار استاتیک: فشار استاتیک نشان دهنده توان دستگاه برای غلبه بر مقاومت جریان هوا در کانال ها است و معمولاً بین ۵۰ تا ۱۵۰ پاسکال در مدل های معمولی و تا ۲۵۰ پاسکال در مدل های کانالی متغیر است.
- نوع موتور و فن: فن کویل ها معمولاً دارای موتورهای سه دور (کند، متوسط، تند) هستند. نوع فن می تواند سانتریفیوژ (گریز از مرکز) باشد که برای توزیع یکنواخت هوا بسیار مناسب است.
- فیلتر هوا: فن کویل دارای فیلتر قابل شستشو یا قابل تعویض است که از ورود گرد و غبار به داخل دستگاه و محیط جلوگیری می کند. تمیز کردن منظم فیلتر باعث حفظ راندمان و کاهش مصرف انرژی می شود.
- ابعاد و وزن دستگاه: ابعاد و وزن فن کویل بسته به نوع (سقفی توکار، زمینی، کانالی) و ظرفیت آن متفاوت است. این مشخصه در طراحی فضا و اجرای تأسیسات اهمیت زیادی دارد.
- ولتاژ و مشخصات برق: بیشتر فن کویل ها با برق تک فاز ۲۲۰ تا ۲۴۰ ولت و فرکانس ۵۰ هرتز کار می کنند، اما در ظرفیت های بالا ممکن است مدل های سه فاز نیز وجود داشته باشد.
- سیستم کنترل: کنترل این دستگاه تهویه معمولاً از طریق ترموستات دیواری انجام می شود که می تواند دستی، دیجیتال یا هوشمند باشد. این سیستم امکان تنظیم دمای مستقل هر فضا را فراهم می کند.

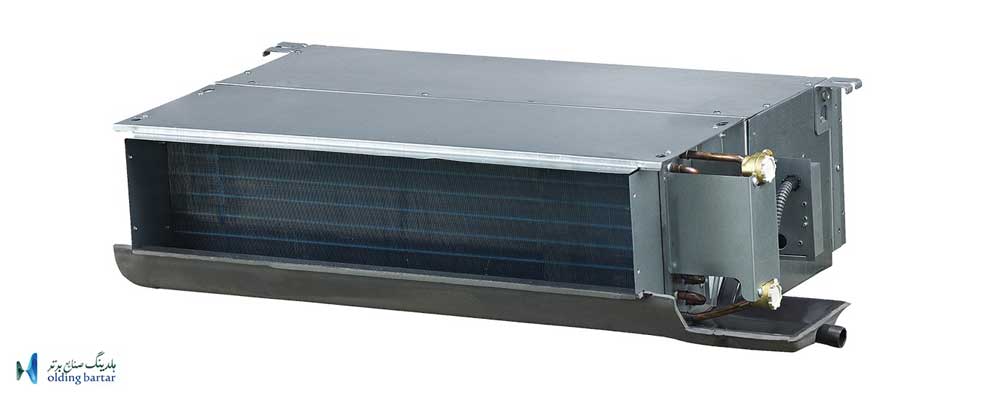

نحوه عملکرد فن کویل
نحوه عملکرد فن کویل بر پایه انتقال حرارت بین آب و هوا است. این دستگاه به یک منبع مرکزی تولید آب سرد (چیلر) و آب گرم (بویلر، منبع کویل دار یا پکیج) متصل می شود. در فصل تابستان، آب سرد وارد کویل مسی داخل دستگاه شده و فن، هوای محیط را از روی این کویل عبور می دهد؛ در نتیجه گرمای هوا به آب منتقل شده و هوای خنک به داخل فضا دمیده می شود. در فصل زمستان نیز آب گرم در کویل جریان پیدا می کند و با عبور هوا از روی آن، هوای گرم تولید و در محیط پخش می شود. کنترل دما معمولاً توسط ترموستات انجام می شود که با تنظیم سرعت فن و میزان جریان آب، دمای دلخواه را در هر فضا به صورت مستقل تأمین می کند.

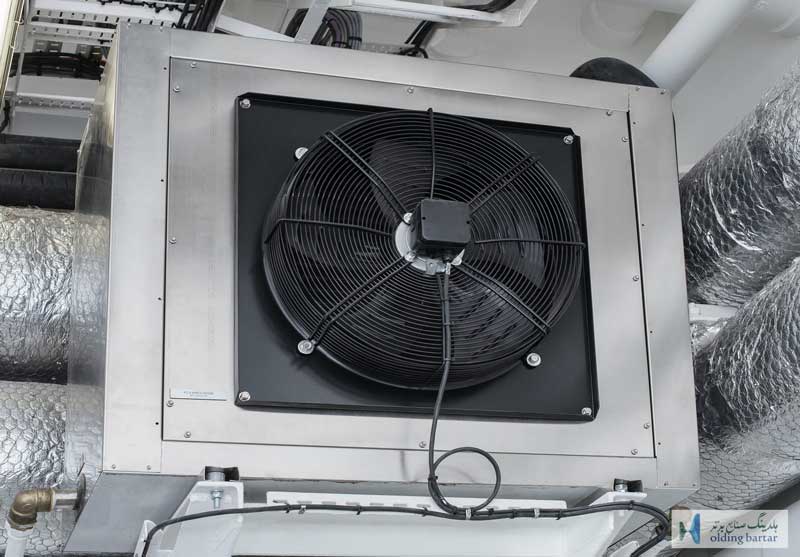

اجزای تشکیل دهنده فن کویل
- کویل حرارتی: کویل مهم ترین بخش فن کویل است که از لوله های مسی با فین آلومینیومی ساخته می شود و وظیفه انتقال حرارت بین آب و هوا را بر عهده دارد. آب سرد یا گرم از داخل کویل عبور کرده و باعث تغییر دمای هوای عبوری از روی سطح آن می شود.
- فن دمنده هوا: فن وظیفه جابه جایی هوا و عبور دادن آن از روی کویل را بر عهده دارد. در فن کویل ها معمولاً از فن های سانتریفیوژ استفاده می شود که قابلیت توزیع یکنواخت هوا و تولید صدای کمتر را دارند.
- موتور فن: موتور فن نیروی لازم برای چرخش پره های فن را تأمین می کند. موتورهای مورد استفاده در فن کویل می توانند تک فاز یا سه فاز باشند و در برخی مدل های جدید از موتورهای کم مصرف ECM استفاده می شود.
- فیلتر هوا: فیلتر هوا از ورود گردوغبار و ذرات آلاینده به داخل دستگاه جلوگیری می کند و نقش مهمی در حفظ کیفیت هوا و افزایش عمر قطعات داخلی دارد. این فیلتر معمولاً قابلیت شستشو یا تعویض دارد.
- سینی درین: سینی درین برای جمع آوری و تخلیه آب تقطیرشده ناشی از تبادل حرارت بین هوا و مبدل حرارتی استفاده می شود. طراحی صحیح مسیر خروجی درین از نشتی آب و آسیب به ساختمان جلوگیری می کند.
- بدنه دستگاه: بدنه فن کویل معمولاً از ورق گالوانیزه یا مواد مقاوم در برابر خوردگی ساخته می شود و وظیفه محافظت از اجزای داخلی دستگاه را بر عهده دارد.
- ترموستات کنترل: ترموستات برای تنظیم دمای محیط و کنترل عملکرد فن استفاده می شود. این بخش امکان تنظیم سرعت فن و میزان سرمایش یا گرمایش را فراهم می کند.

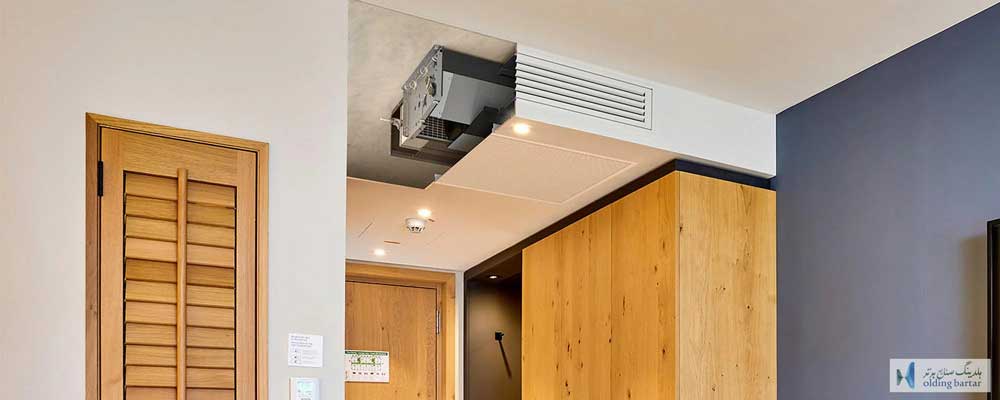

کاربردهای فن کویل
فن کویل به دلیل انعطاف پذیری بالا، مصرف انرژی پایین و امکان کنترل مستقل دما، در طیف گسترده ای از پروژه های ساختمانی و تأسیساتی مورد استفاده قرار می گیرد. در ادامه مهم ترین کاربردهای آن را بررسی می کنیم.
- ساختمان های مسکونی: در آپارتمان ها و برج های مسکونی، فن کویل یکی از رایج ترین سیستم های تهویه مطبوع است. هر واحد یا حتی هر اتاق می تواند به صورت مستقل دمای دلخواه خود را تنظیم کند. این ویژگی باعث افزایش آسایش ساکنین و کاهش مصرف انرژی می شود.
- ساختمان های اداری: در فضاهای اداری که اتاق ها و بخش های مختلف نیاز دمایی متفاوتی دارند، فن کویل انتخابی ایده آل است. امکان کنترل جداگانه هر فضا باعث بهینه سازی مصرف انرژی و افزایش بهره وری محیط کار می شود.
- هتل ها و مراکز اقامتی: در هتل ها، مهمانان انتظار دارند دمای اتاق خود را شخصاً تنظیم کنند. فن کویل با کنترل مستقل هر اتاق، یکی از بهترین گزینه ها برای این نوع کاربری است.
- بیمارستان ها و مراکز درمانی: در مراکز درمانی، کنترل دقیق دما اهمیت زیادی دارد. این دستگاه تهویه در کنار سیستم های هوای تازه می تواند دمای بخش های مختلف را به صورت جداگانه تنظیم کند.
- مراکز تجاری و فروشگاه ها: در فروشگاه ها و مراکز خرید که بار حرارتی متغیر است، فن کویل به دلیل انعطاف پذیری در ظرفیت و امکان اتصال به سیستم مرکزی، گزینه ای کاربردی محسوب می شود.
- پروژه های چند واحدی با موتورخانه مرکزی: در ساختمان هایی که از چیلر و بویلر مرکزی استفاده می شود، فن کویل به عنوان واحد نهایی توزیع هوا عمل می کند و سرمایش و گرمایش را به فضاهای مختلف منتقل می کند.
- فضاهای بازسازی شده یا پروژه های نوسازی: مدل های زمینی یا روکار این دستگاه تهویه برای ساختمان هایی که امکان اجرای کانال کشی گسترده ندارند، بسیار مناسب هستند. برای پروژه هایی که نیاز به ظرفیت هوادهی بالاتر دارند، استفاده از هواساز می تواند گزینه مناسب تری باشد.
مزایای استفاده از فن کویل
- کنترل مستقل دما در هر فضا: هر اتاق یا واحد می تواند به صورت جداگانه تنظیم شود که باعث افزایش آسایش و کاهش مصرف انرژی می شود.
- مصرف برق پایین: فن کویل فقط برای راه اندازی موتور فن برق مصرف می کند و نسبت به سیستم های اسپلیت مصرف کمتری دارد.
- صدای کم در هنگام کارکرد: مدل های استاندارد معمولاً بین ۳۵ تا ۴۸ دسی بل صدا تولید می کنند که برای فضاهای مسکونی و اداری مناسب است.
- مناسب برای پروژه های چند واحدی: در ساختمان هایی با موتورخانه مرکزی، فن کویل راهکاری اقتصادی و کارآمد محسوب می شود.
- انعطاف پذیری در نصب: در انواع سقفی توکار، روکار، زمینی و کانالی عرضه می شود و برای شرایط مختلف ساختمانی قابل استفاده است.
- امکان استفاده در سیستم دو لوله یا چهار لوله: در مدل چهار لوله می توان سرمایش و گرمایش همزمان در بخش های مختلف ساختمان داشت.
- هزینه نگهداری نسبتاً پایین: ساختار ساده دستگاه باعث می شود سرویس و تعمیر آن آسان تر و کم هزینه تر باشد.
- عمر مفید بالا: در صورت نگهداری مناسب، معمولاً بین ۱۵ تا ۲۰ سال عمر مفید دارد.
- قابلیت اتصال به سیستم هوشمند ساختمان: امکان کنترل مرکزی و بهینه سازی مصرف انرژی فراهم است.
- توزیع یکنواخت هوا: به کمک فن سانتریفیوژ، هوا به صورت یکنواخت در محیط پخش می شود.
- اشغال فضای کم در مدل های توکار: مدل های سقفی توکار داخل سقف کاذب نصب شده و فضای مفید داخلی را اشغال نمی کنند.
- قابلیت ترکیب با سیستم هوای تازه: می توان آن را در کنار سیستم های تأمین هوای تازه برای بهبود کیفیت هوا استفاده کرد.

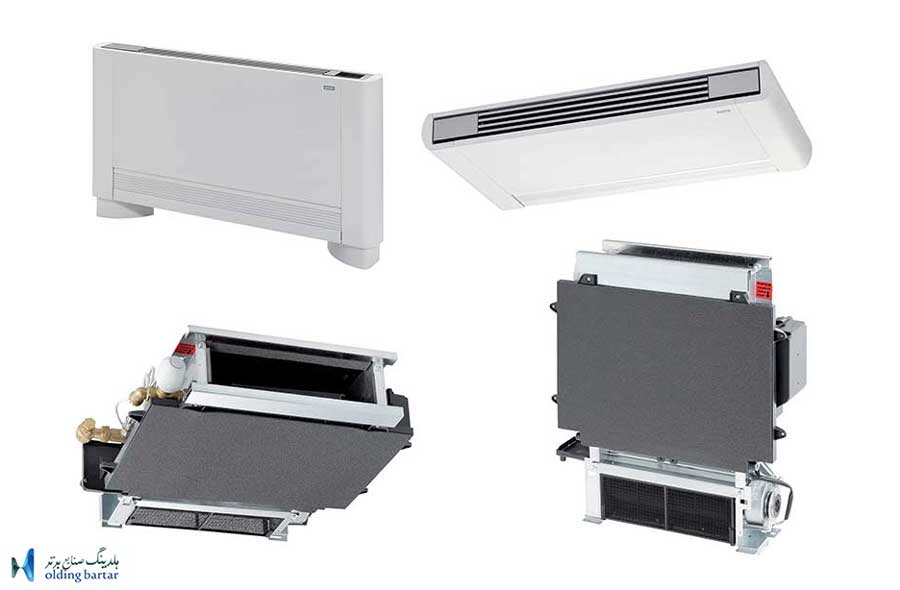

انواع فن کویل
فن کویل ها بر اساس شرایط نصب، نوع کاربری و طراحی ساختمان در انواع مختلفی تولید می شوند تا بتوانند نیازهای متنوع پروژه های مسکونی، اداری و تجاری را پوشش دهند. شناخت انواع فن کویل به انتخاب بهتر دستگاه، بهینه سازی مصرف انرژی و افزایش راندمان سیستم تهویه مطبوع کمک می کند. در ادامه مهم ترین انواع این دستگاه تهویه و ویژگی های هر کدام را توضیح می دهیم.
فن کویل سقفی توکار
فن کویل سقفی توکار یکی از پرکاربردترین انواع این دستگاه تهویه در ساختمان های مسکونی و اداری است. این دستگاه در داخل سقف کاذب نصب می شود و تنها دریچه خروجی هوا در معرض دید قرار می گیرد، بنابراین تأثیر مثبتی در زیبایی دکوراسیون داخلی دارد. فن کویل سقفی توکار معمولاً دارای صدای کم و راندمان مناسب است و برای فضاهایی که محدودیت اشغال فضا دارند، انتخاب بسیار خوبی محسوب می شود. نگهداری و سرویس این مدل از طریق دریچه دسترسی سقف انجام می شود و در صورت نصب اصولی، عملکرد بسیار پایداری دارد.
فن کویل سقفی روکار
فن کویل سقفی روکار بدون نیاز به سقف کاذب و به صورت مستقیم زیر سقف نصب می شود. این مدل بیشتر در ساختمان هایی کاربرد دارد که امکان اجرای سقف کاذب وجود ندارد یا هزینه اجرای آن بالا است. نوع سقفی روکار این دستگاه تهویه از نظر دسترسی برای سرویس و تعمیر بسیار مناسب است و نصب آن نسبتاً ساده تر است. این دستگاه معمولاً در فضاهای اداری، کارگاه ها و ساختمان های قدیمی مورد استفاده قرار می گیرد.
فن کویل زمینی
فن کویل زمینی روی کف ساختمان یا در ارتفاع پایین و معمولاً زیر پنجره نصب می شود. این مدل یکی از گزینه های مناسب برای ساختمان های بازسازی شده محسوب می شود. فن کویل زمینی دسترسی بسیار خوبی برای سرویس فیلتر، موتور فن و کویل دارد. همچنین در برخی پروژه ها می توان از آن به عنوان منبع گرمایش در فصل زمستان استفاده کرد. نوع زمینی به دلیل ساختار ساده و تعمیرپذیری بالا محبوبیت زیادی دارد.
فن کویل کانالی
فن کویل کانالی برای پروژه هایی طراحی شده است که نیاز به توزیع هوا در فضاهای بزرگ دارند. این دستگاه دارای فشار استاتیک بالاتر نسبت به مدل های معمولی است و امکان انتقال هوا از طریق کانال کشی وجود دارد.از نوع کانالی این دستگاه معمولاً در سالن های بزرگ، مراکز تجاری، ساختمان های اداری و پروژه های صنعتی سبک استفاده می شود. مزیت اصلی این مدل، امکان پوشش دهی چند فضا با یک دستگاه است.
فن کویل کاستی
فن کویل کاستی چهارطرفه یکی از مدل های مدرن این دستگاه های تهویه هوا محسوب می شود که معمولاً در سقف نصب می گردد. این دستگاه هوا را از چهار جهت به صورت یکنواخت در محیط پخش می کند و به همین دلیل آسایش حرارتی بالایی ایجاد می کند. فن کویل کاستی ظاهر زیبایی دارد و در پروژه های لوکس، مراکز تجاری و ساختمان های مدرن بسیار استفاده می شود. این مدل معمولاً دارای کنترل هوشمندتر و عملکرد بهینه تر در توزیع هوا است.

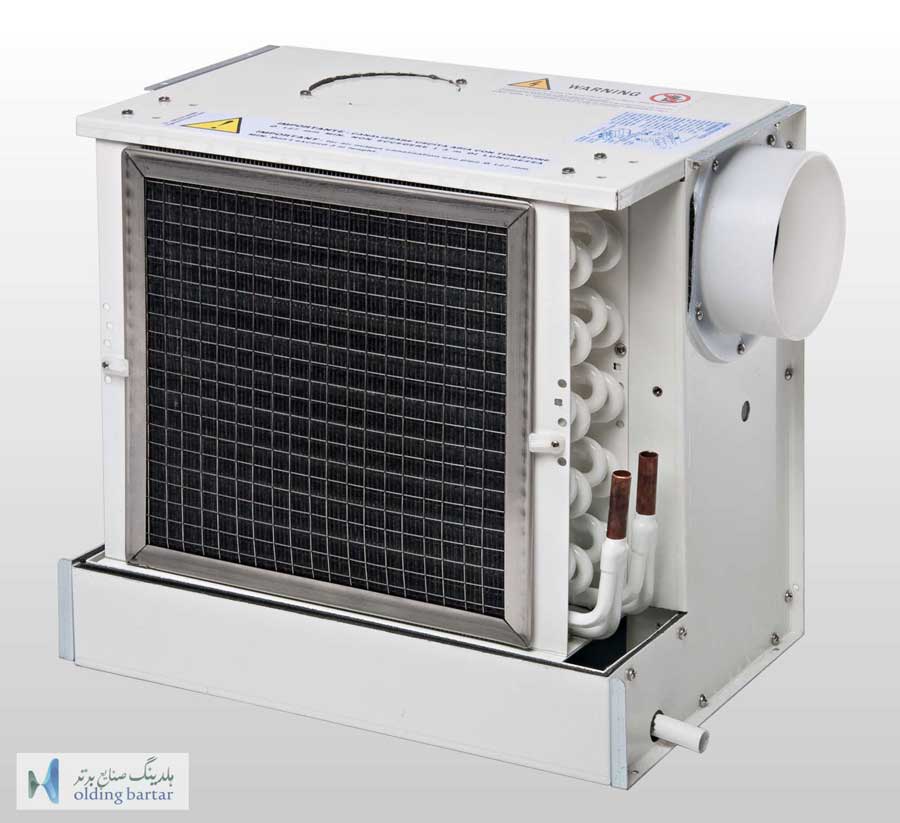

قیمت فن کویل
در بازار ایران قیمت فن کویل بسته به نوع، ظرفیت، برند و کیفیت ساخت متفاوت است، اما به طور کلی برای مدل های معمولی و پرمصرف در ظرفیت های رایج (مثلاً ۳۰۰ تا ۲۰۰۰ CFM) می توان گفت که قیمت حدودی این دستگاه تهویه از حدود ۷–۱۰ میلیون تومان برای مدل های ساده و کوچک شروع شده و تا ۴۰–۴۵ میلیون تومان یا بیشتر برای مدل های با ظرفیت بالا، برند معتبر و امکانات بیشتر متغیر است. این بازه قیمتی شامل مدل های سقفی، زمینی و کانالی می شود که نوع کانالی و ظرفیت بالاتر معمولاً قیمت بیشتری دارند. توجه داشته باشید که این قیمت ها حدودی می باشد. برای اطلاع از آخرین قیمت این محصولات می توانید با کارشناسان ما در هلدینگ برتر تماس بگیرید. به طور کلی عوامل موثر بر قیمت فن کویل شامل موارد زیر است.
- ظرفیت دستگاه: مهم ترین عامل در تعیین قیمت فن کویل، ظرفیت هوادهی و توان حرارتی آن است. هرچه ظرفیت دستگاه بالاتر باشد، اندازه کویل، قدرت فن و میزان مواد مصرفی بیشتر شده و قیمت افزایش می یابد.
- نوع فن کویل: نوع دستگاه نیز بر قیمت تأثیرگذار است. فن کویل های کاستی و کانالی معمولاً به دلیل طراحی پیچیده تر و فشار استاتیک بالاتر، قیمت بیشتری نسبت به مدل های سقفی توکار یا زمینی دارند.
- کیفیت قطعات و مواد اولیه: استفاده از کویل مسی با فین آلومینیومی با کیفیت بالا، موتور کم مصرف و بدنه مقاوم باعث افزایش طول عمر دستگاه و در نتیجه افزایش قیمت می شود.
- برند و شرکت سازنده: محصولات تولید شده توسط برندهای معتبر معمولاً قیمت بالاتری دارند، اما از نظر عملکرد، خدمات پس از فروش و کیفیت ساخت قابل اعتمادتر هستند.
- نوع موتور فن: فن کویل هایی که از موتورهای ECM کم مصرف و کم صدا استفاده می کنند معمولاً قیمت بیشتری نسبت به مدل های دارای موتور معمولی دارند.
- سیستم کنترل: وجود ترموستات دیجیتال، کنترل هوشمند یا قابلیت اتصال به سیستم مدیریت ساختمان (BMS) می تواند باعث افزایش قیمت دستگاه شود.
- نوسانات بازار: قیمت مواد اولیه، نرخ ارز و شرایط اقتصادی نیز بر قیمت نهایی فن کویل تأثیرگذار هستند و ممکن است باعث تغییر قیمت ها در بازه های زمانی مختلف شوند.
نصب فن کویل
نصب فن کویل یکی از مراحل مهم در بهره برداری صحیح از سیستم تهویه مطبوع است و باید توسط افراد متخصص انجام شود. محل نصب باید به گونه ای انتخاب شود که جریان هوا به صورت یکنواخت در فضا توزیع شود و دسترسی مناسب برای سرویس و نگهداری دستگاه وجود داشته باشد. در هنگام نصب فن کویل، تراز بودن دستگاه، عایق کاری مناسب لوله های آب سرد و گرم، ایجاد شیب استاندارد برای لوله تخلیه درین و هواگیری صحیح سیستم بسیار اهمیت دارد. همچنین باید از استحکام محل نصب، استاندارد بودن اتصالات برقی و جلوگیری از نشتی احتمالی اطمینان حاصل شود. نصب اصولی فن کویل علاوه بر افزایش راندمان دستگاه، باعث کاهش صدا، افزایش طول عمر و بهبود عملکرد کلی سیستم تهویه می شود. بهتر است پس از نصب، عملکرد دستگاه توسط تکنسین بررسی و تنظیمات ترموستات و سرعت فن به درستی انجام شود.

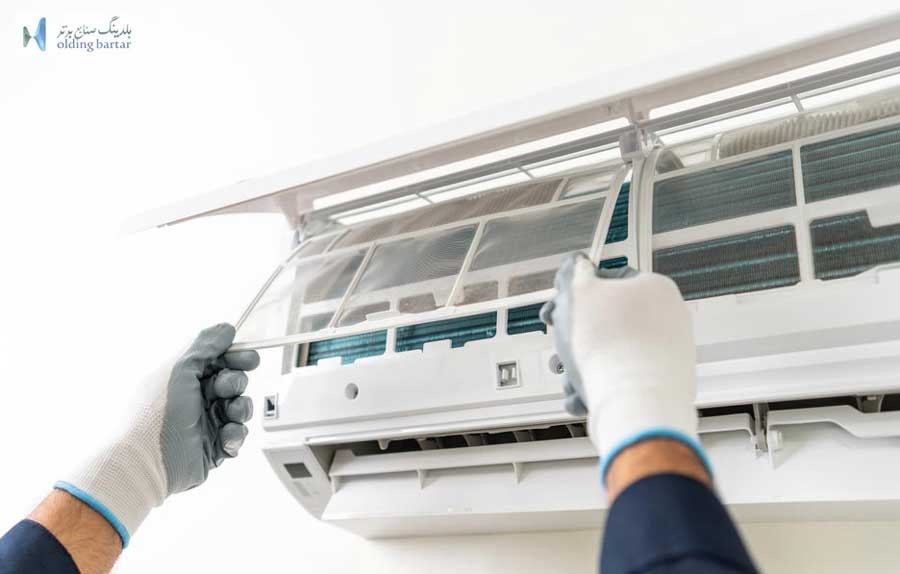

نکات مهم در استفاده و نگهداری از فن کویل
- تمیز کردن یا تعویض فیلتر هوا: فیلتر هوا یکی از مهم ترین بخش های فن کویل است که از ورود گردوغبار به داخل دستگاه جلوگیری می کند. برای حفظ عملکرد مناسب دستگاه، بهتر است فیلتر هر دو تا سه ماه یک بار تمیز یا در صورت نیاز تعویض شود. کثیف شدن فیلتر باعث کاهش جریان هوا، افزایش فشار روی موتور و افزایش مصرف انرژی می شود.
- شستشوی دوره ای کویل: کویل فن کویل محل انتقال حرارت بین آب و هوا است و به مرور زمان ممکن است گردوغبار یا رسوبات روی سطح آن جمع شود. شستشوی سالانه کویل باعث افزایش راندمان حرارتی، بهبود عملکرد دستگاه و کاهش مصرف انرژی می شود.
- هواگیری سیستم لوله کشی: وجود هوا در مدار آب سرد یا گرم می تواند باعث کاهش بازدهی دستگاه و ایجاد صداهای غیرعادی شود. به همین دلیل لازم است سیستم لوله کشی به صورت دوره ای هواگیری شود تا گردش آب به شکل مطلوب انجام شود.
- بررسی اتصالات برقی: اتصالات برقی فن کویل باید به صورت منظم بررسی شوند تا از بروز مشکلاتی مانند نوسان برق، داغ شدن سیم ها یا قطع و وصل ناگهانی دستگاه جلوگیری شود. استفاده از تجهیزات استاندارد برق رسانی نیز توصیه می شود.
- جلوگیری از مسدود شدن مسیر خروج هوا: نباید جلوی دریچه خروجی هوا با وسایل مختلف مسدود شود، زیرا این موضوع باعث افزایش فشار روی فن، افزایش صدا و کاهش راندمان دستگاه خواهد شد.
- کنترل نشتی آب: بررسی دوره ای لوله ها، اتصالات و سینی درین برای جلوگیری از نشتی آب بسیار مهم است. نشتی آب می تواند به ساختمان آسیب برساند و عملکرد دستگاه را مختل کند.
- تنظیم صحیح ترموستات: تنظیم مناسب ترموستات باعث حفظ دمای مطلوب محیط و کاهش مصرف انرژی می شود. تغییر ناگهانی دما یا تنظیم نامناسب ترموستات می تواند باعث افزایش استهلاک دستگاه شود.
