کلاسیفایر

در بسیاری از فرآیندهای صنعتی، کنترل و جداسازی اندازه ذرات نقش بسیار مهمی در کیفیت محصول نهایی، بهره وری سیستم و کاهش استهلاک تجهیزات دارد. یکی از تجهیزاتی که برای این منظور استفاده می شود دستگاه کلاسیفایر است. این دستگاه به طور ویژه برای جداسازی ذرات درشت از سیال یا مخلوط ذرات مورد استفاده قرار می گیرد و در صنایعی مانند تصفیه خانه های فاضلاب، صنایع معدنی، سیمان و صنایع شیمیایی کاربرد گسترده ای دارد. در بسیاری از خطوط فرآوری مواد، وجود ذرات درشت مانند شن، ماسه یا ذرات معدنی می تواند باعث آسیب به تجهیزات، کاهش راندمان فرآیند و افزایش هزینه های نگهداری شود. کلاسیفایر با جداسازی مؤثر این ذرات، به بهبود عملکرد سیستم کمک می کند و عمر مفید تجهیزات را افزایش می دهد.

کلاسیفایر چیست؟

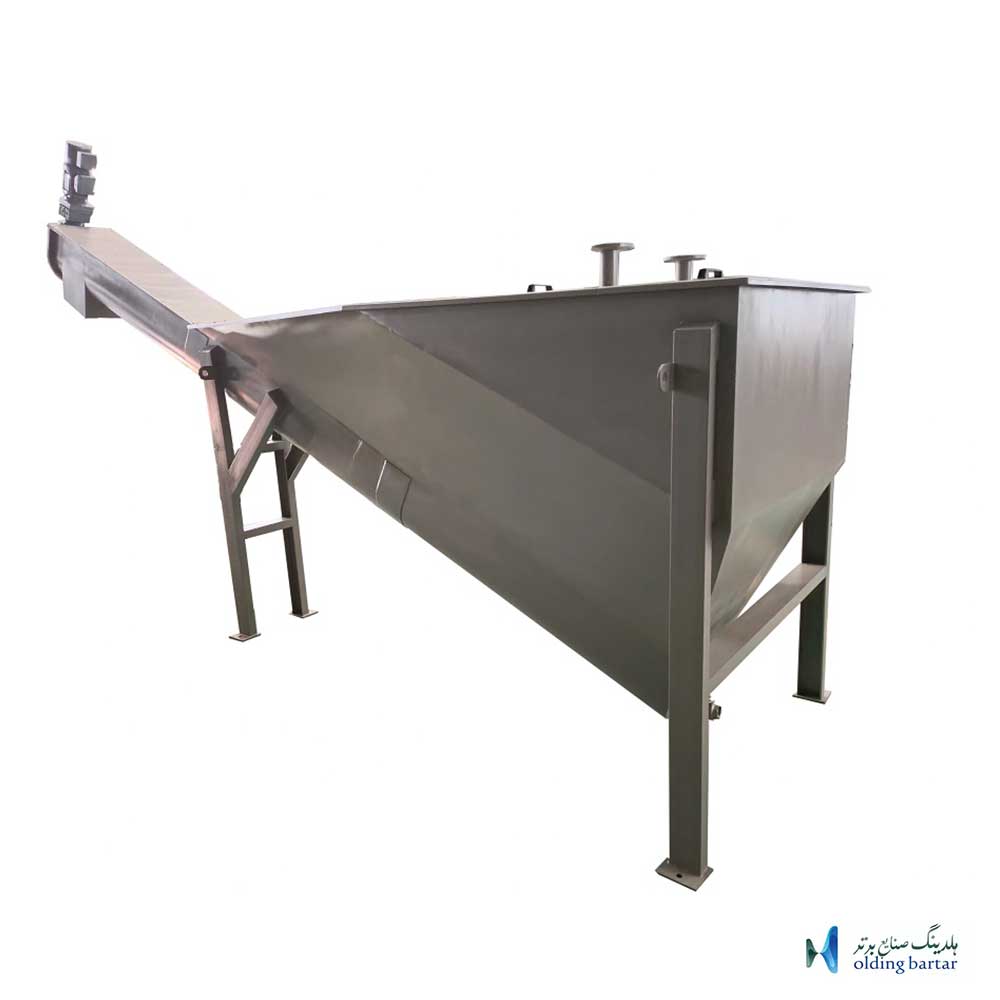

کلاسیفایر(Grit Classifier) که با نام دانه گیر نیز شناخته می شود، دستگاهی است که برای طبقه بندی و جداسازی ذرات جامد سنگین مانند شن و ماسه از مایعات یا مخلوط های دو فازی استفاده می شود. این دستگاه معمولاً در سیستم های حذف شن به کار می رود و وظیفه آن جدا کردن ذرات درشت و سنگین از جریان سیال است. در بسیاری از صنایع، وجود ذرات درشت می تواند باعث مشکلات متعددی شود. برای مثال در تصفیه خانه های فاضلاب، ذرات شن و ماسه می توانند باعث سایش پمپ ها، انسداد لوله ها و کاهش راندمان فرآیند تصفیه شوند. استفاده از کلاسیفایر کمک می کند تا این ذرات قبل از ورود به مراحل بعدی فرآیند جدا شوند.

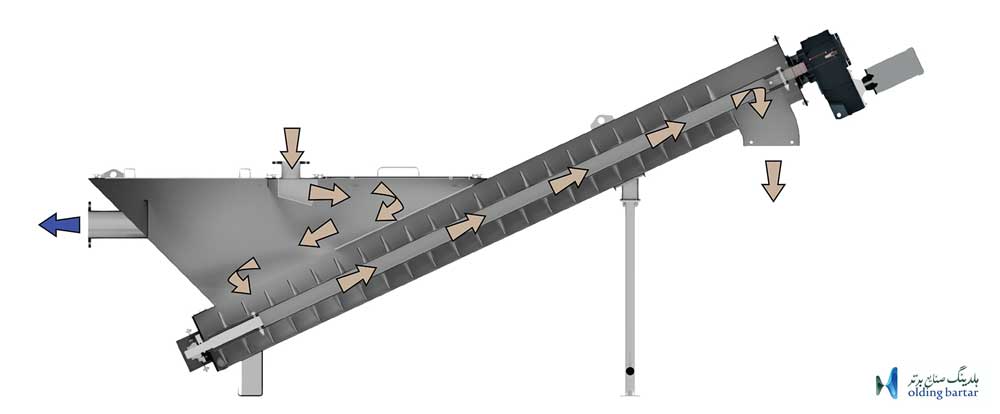

نحوه عملکرد کلاسیفایر

کلاسیفایر دستگاهی است که برای جداسازی و طبقه بندی ذرات جامد موجود در یک سیال بر اساس اندازه، وزن مخصوص و سرعت ته نشینی آن ها به کار می رود. در این دستگاه مخلوطی از مایع و ذرات جامد وارد مخزن کلاسیفایر می شود و به دلیل طراحی خاص مخزن، سرعت جریان کاهش پیدا می کند. با کاهش سرعت جریان، شرایط مناسب برای ته نشینی ذرات سنگین تر فراهم می شود و این ذرات تحت تأثیر نیروی گرانش به سمت کف مخزن حرکت کرده و در آنجا جمع می شوند، در حالی که ذرات ریزتر یا سبک تر همراه با جریان مایع باقی مانده و به سمت خروجی دستگاه هدایت می شوند. این فرآیند باعث می شود بخش عمده ذرات درشت و سنگین از جریان سیال جدا شود.

در قسمت پایین کلاسیفایر معمولاً یک مارپیچ انتقال دهنده قرار دارد که وظیفه جمع آوری و انتقال ذرات ته نشین شده را بر عهده دارد. این مارپیچ با سرعتی آرام می چرخد و مواد جمع شده در کف مخزن را به سمت بالای دستگاه و خروجی جامدات منتقل می کند. در طول این مسیر، بخشی از آب همراه ذرات جدا شده و به مخزن بازمی گردد، به همین دلیل مواد خروجی نسبتاً خشک تر هستند که برای آبگیری کامل از دستگاه فیلتر پرس استفاده می نمایند. در نهایت ذرات جامد از خروجی دستگاه تخلیه می شوند و مایع که بخش عمده ذرات سنگین آن حذف شده است از مسیر خروجی دیگر توسط پمپ لجن کش خارج شده و به مراحل بعدی تصفیه می شود.

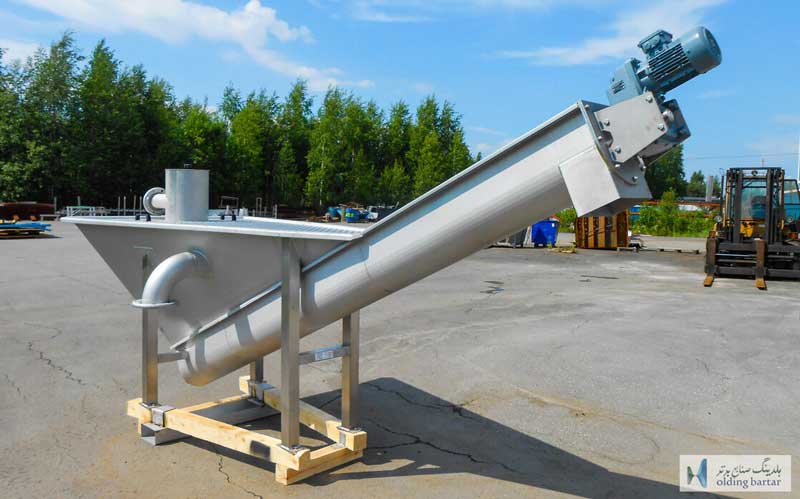

اجزای اصلی کلاسیفایر

• مخزن یا بدنه اصلی: مخزن اصلی محل ورود مخلوط سیال و ذرات جامد و انجام فرآیند ته نشینی است. این بخش معمولاً به صورت شیب دار طراحی می شود تا ذرات سنگین که در کف مخزن جمع می شوند به راحتی به سمت قسمت انتقال هدایت شوند. طراحی مناسب مخزن باعث کاهش سرعت جریان و فراهم شدن شرایط مناسب برای جداسازی ذرات بر اساس وزن و اندازه می شود.
• مارپیچ انتقال دهنده: مارپیچ یکی از مهم ترین اجزای کلاسیفایر است که وظیفه جمع آوری و انتقال ذرات ته نشین شده در کف مخزن را بر عهده دارد. این مارپیچ با چرخش آرام خود ذرات جامد را به سمت بالای دستگاه هدایت کرده و آن ها را به محل تخلیه منتقل می کند. طراحی و جنس این بخش معمولاً به گونه ای انتخاب می شود که در برابر سایش ناشی از شن و ماسه مقاوم باشد.
• موتور و گیربکس: موتور و گیربکس نیروی لازم برای چرخش مارپیچ را تأمین می کنند. موتور الکتریکی حرکت دورانی را ایجاد کرده و گیربکس با کاهش سرعت و افزایش گشتاور، حرکت مناسب و یکنواخت مارپیچ را فراهم می کند. عملکرد صحیح این بخش برای انتقال مؤثر ذرات بسیار مهم است.
• ورودی مواد: ورودی دستگاه بخشی است که مخلوط مایع و ذرات جامد از طریق آن وارد کلاسیفایر می شود. طراحی این قسمت به گونه ای انجام می شود که جریان ورودی به صورت یکنواخت در مخزن توزیع شود و از ایجاد تلاطم شدید جلوگیری گردد. این موضوع کمک می کند شرایط مناسب برای ته نشینی ذرات سنگین در داخل مخزن فراهم شود.
• خروجی مواد جامد: در بخش انتهایی مسیر مارپیچ، خروجی مخصوصی برای تخلیه ذرات جامد در نظر گرفته می شود. ذراتی مانند شن و ماسه که توسط مارپیچ به سمت بالا منتقل شده اند از این قسمت خارج شده و می توانند برای دفع یا انتقال به بخش های دیگر فرآیند جمع آوری شوند.
• خروجی مایع: خروجی مایع معمولاً در قسمت بالایی مخزن قرار دارد. پس از ته نشینی ذرات سنگین، مایع که مقدار زیادی از ذرات درشت آن جدا شده است از این بخش خارج شده و به مراحل بعدی فرآیند صنعتی یا تصفیه هدایت می شود. این طراحی باعث می شود جریان خروجی دارای ذرات جامد کمتری باشد.

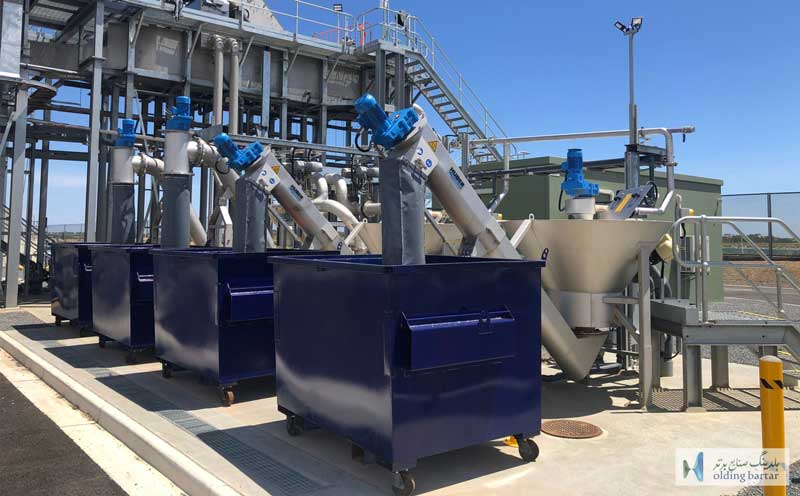

کاربردهای کلاسیفایر در صنایع مختلف

• تصفیه خانه های فاضلاب: یکی از مهم ترین کاربردهای کلاسیفایر در پکیج تصفیه فاضلاب و تصفیه خانه های فاضلاب شهری می باشد. در این سیستم ها، فاضلاب ورودی معمولاً حاوی ذراتی مانند شن، ماسه و سایر مواد سنگین است که می توانند باعث سایش پمپ ها، گرفتگی لوله ها و کاهش راندمان تجهیزات شوند. کلاسیفایر با جداسازی این ذرات از جریان فاضلاب، از آسیب به تجهیزات جلوگیری کرده و عملکرد مراحل بعدی تصفیه را بهبود می دهد.
• صنایع معدنی: در صنایع معدنی، کنترل اندازه ذرات و جداسازی مواد بر اساس وزن و اندازه اهمیت زیادی دارد. کلاسیفایر در فرآیندهای فرآوری مواد معدنی برای جدا کردن ذرات درشت از دوغاب های معدنی استفاده می شود. این کار باعث می شود فرآیندهای بعدی مانند آسیاب، فلوتاسیون یا جداسازی ثقلی با کارایی بیشتری انجام شوند.
• صنعت سیمان: در صنعت سیمان نیز کلاسیفایر برای طبقه بندی مواد و کنترل اندازه ذرات مورد استفاده قرار می گیرد. جداسازی ذرات درشت از مواد اولیه یا محصولات میانی کمک می کند فرآیند آسیاب به شکل مؤثرتری انجام شود و کیفیت محصول نهایی بهبود پیدا کند.
• صنایع شیمیایی: در بسیاری از فرآیندهای شیمیایی، وجود ذرات درشت یا ناخالصی های جامد می تواند بر کیفیت محصول و عملکرد تجهیزات تأثیر منفی بگذارد. کلاسیفایر در این صنایع برای حذف ذرات ناخواسته از جریان های مایع و دوغاب های فرآیندی به کار می رود.
• صنایع غذایی: در برخی فرآیندهای صنایع غذایی که با محلول ها یا دوغاب های حاوی ذرات سروکار دارند، از سیستم های طبقه بندی برای جداسازی ناخالصی های جامد استفاده می شود. استفاده از کلاسیفایر در این موارد می تواند به بهبود کیفیت محصول و افزایش بهداشت فرآیند کمک کند.

مزایای استفاده از کلاسیفایر

• افزایش راندمان فرآیندهای صنعتی با جداسازی مؤثر ذرات درشت
• کاهش سایش و استهلاک تجهیزات مانند پمپ ها، لوله ها و شیرآلات
• کاهش هزینه های تعمیر و نگهداری سیستم
• بهبود کیفیت محصول یا جریان خروجی
• امکان کارکرد پیوسته و پایدار در شرایط صنعتی
• طراحی ساده و عملکرد قابل اطمینان
• کاهش بار عملیاتی در تجهیزات و مراحل پایین دستی فرآیند
• افزایش طول عمر تجهیزات خط تولید
• امکان استفاده در صنایع مختلف مانند تصفیه فاضلاب، معدن و سیمان
• نیاز نسبتاً کم به تعمیرات و نگهداری پیچیده

مقایسه کلاسیفایر با سایر تجهیزات طبقه بندی

کلاسیفایر یکی از تجهیزات پرکاربرد برای طبقه بندی و جداسازی ذرات جامد از جریان های مایع است که معمولاً بر اساس اختلاف وزن و سرعت ته نشینی ذرات عمل می کند. این دستگاه به ویژه برای جداسازی ذرات سنگین مانند شن و ماسه از فاضلاب یا دوغاب های صنعتی استفاده می شود و به دلیل طراحی ساده، مصرف انرژی نسبتاً پایین و نگهداری آسان، در بسیاری از تصفیه خانه ها و صنایع معدنی کاربرد دارد. در مقایسه با تجهیزاتی مانند هیدروسیکلون، کلاسیفایر به فشار بالای عملیاتی نیاز ندارد و عملکرد آن پایدار و قابل اعتماد است، هرچند دقت طبقه بندی ذرات بسیار ریز در هیدروسیکلون معمولاً بیشتر است.

از سوی دیگر، تجهیزاتی مانند سرندهای صنعتی بیشتر برای جداسازی ذرات بر اساس اندازه و معمولاً در مواد خشک یا نیمه خشک استفاده می شوند، در حالی که کلاسیفایر برای کار در محیط های مایع و دوغاب طراحی شده است. همچنین کلاریفایر در تصفیه آب و فاضلاب برای ته نشینی ذرات ریز و شفاف سازی مایع به کار می رود، اما برای جداسازی مؤثر ذرات درشت و سنگین به اندازه کلاسیفایر کارایی ندارد. به طور کلی انتخاب بین این تجهیزات به نوع فرآیند، اندازه و چگالی ذرات و شرایط عملیاتی بستگی دارد.

انواع دستگاه کلاسیفایر

دستگاه های کلاسیفایر نقش مهمی در طبقه بندی و جداسازی ذرات جامد از جریان های مایع یا هوا در صنایع مختلف ایفا می کنند. بسته به نوع ماده و شرایط فرآیند، مدل های متفاوتی از کلاسیفایر شامل کلاسیفایر هوایی، کلاسیفایر آبی، کلاسیفایر مارپیچی و کلاسیفایر دینامیکی یا سانتریفیوژی طراحی و مورد استفاده قرار می گیرند. هر یک از این انواع، با مکانیزم خاص خود، کارایی جداسازی ذرات را برای کاربردهای ویژه فراهم می کنند و به ارتقاء کیفیت محصول و کاهش استهلاک تجهیزات کمک می کنند.

کلاسیفایر هوایی

کلاسیفایر هوایی با استفاده از جریان هوا و بر اساس اختلاف وزن و رفتار ذرات در محیط هوا، مواد را طبقه بندی می کند. این دستگاه معمولاً برای مواد خشک و پودری مانند سیمان، مواد معدنی یا پودرهای شیمیایی به کار می رود. در فرآیند کلاسیفایر هوایی، یک فن قدرتمند یا جریان هوا، ذرات سبک تر را به حرکت درمی آورد و آن ها را از جریان اصلی جدا می کند، در حالی که ذرات سنگین تر به دلیل نیروی گرانش ته نشین شده و از قسمت خروجی جدا می شوند. این سیستم دقت بالایی در کنترل اندازه ذرات دارد و معمولاً در صنایع تولیدی که کیفیت دقیق محصول مهم است، استفاده می شود.

کلاسیفایر آبی

کلاسیفایر آبی مبتنی بر اختلاف سرعت ته نشینی ذرات در یک جریان مایع عمل می کند. در این نوع کلاسیفایر، مواد جامد وارد یک محفظه پر از آب می شوند و ذرات با چگالی بالاتر به دلیل سرعت ته نشینی بیشتر، در پایین مخزن جمع می شوند. در حالی که ذرات سبک تر توسط جریان آب به قسمتی دیگر منتقل می شوند. این تکنولوژی به ویژه در صنایع معدنی و فرآوری مواد برای جداسازی ذرات در محدوده های دقیق تر از نظر اندازه و وزن کاربرد دارد. این نوع کلاسیفایر برای دوغاب های سنگین و جریان های مایع با درصد بالای ذرات مؤثر است.

کلاسیفایر مارپیچی

کلاسیفایر مارپیچی یکی از رایج ترین انواع کلاسیفایر است که برای جداسازی ذرات سنگین مانند شن و ماسه از جریان های مایع به کار می رود. این دستگاه شامل یک مخزن شیب دار و یک مارپیچ حلزونی است که ذرات سنگین ته نشین شده را به سمت خروجی هدایت می کند. فرآیند کار به این صورت است که جریان مایع وارد مخزن دستگاه شده، ذرات سنگین تر ته نشین می شوند و سپس توسط مارپیچ به خروجی منتقل می شوند. این نوع کلاسیفایر به دلیل طراحی ساده، هزینه نگهداری پایین و عملکرد قابل اعتماد، در تصفیه خانه های فاضلاب و صنایع معدنی کاربرد گسترده ای دارد.

کلاسیفایر دینامیکی یا سانتریفیوژی

کلاسیفایر دینامیکی یا سانتریفیوژی، ذرات را بر اساس نیروی گریز از مرکز طبقه بندی می کند. در این دستگاه، مواد اولیه وارد یک محفظه چرخشی می شوند که توسط نیروی سانتریفیوژ ایجاد شده ذرات سنگین تر به سمت دیواره محفظه هدایت شده و جدا می شوند. این کلاسیفایر معمولاً برای جدا کردن ذرات بسیار ریز از جریان مواد یا گاز استفاده می شود. دقت بالا، امکان جداسازی ذرات بسیار کوچک و عملکرد سریع از جمله ویژگی های این نوع سیستم طبقه بندی است. از این دستگاه در صنایع معدنی، سیمان و بعضی فرآیندهای شیمیایی پیشرفته استفاده می شود.

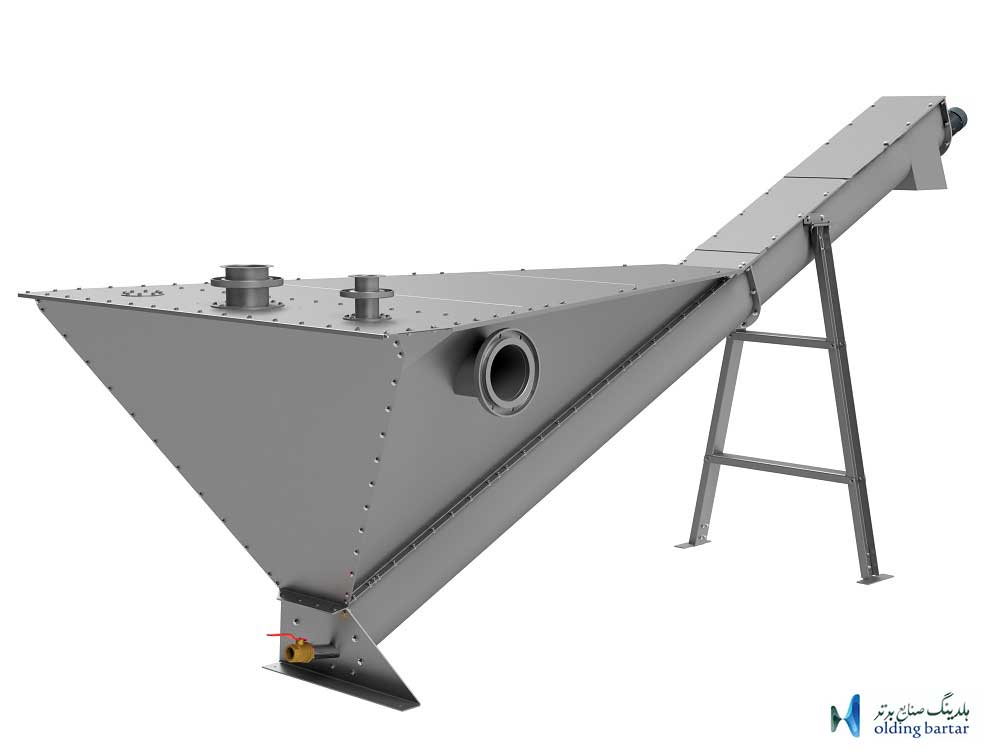

قیمت کلاسیفایر

قیمت کلاسیفایر به عوامل مختلفی وابسته است. معمولاً مدل های مارپیچی ساخت داخل در ظرفیت های پایین با قیمتی حدود ۱۰۰ تا ۳۰۰ میلیون تومان عرضه می شوند و ظرفیت های بزرگ تر یا دوگانه ممکن است تا ۷۰۰ میلیون تومان قیمت داشته باشند. انواع پیشرفته تر مانند کلاسیفایرهای هوایی یا دینامیکی (سانتریفیوژی) و مدل های آبی یا هیدرولیکی، بسته به امکانات و ابعاد، معمولاً در بازه ۵۰۰ میلیون تا ۲ میلیارد تومان معامله می شوند. البته این قیمت ها تابع تغییرات نرخ ارز و بازار مواد اولیه است و ممکن است در برندهای معتبر خارجی بالاتر باشد. جهت اطلاع از قیمت دقیق این محصول می توانید با کارشناسان ما در هلدینگ برتر تماس بگیر. به طور کلی عوامل موثر بر قیمت کلاسیفایر شامل موارد زیر می باشد.

• نوع و مدل کلاسیفایر: نوع کلاسیفایر یکی از مهم ترین عوامل تعیین کننده قیمت آن است. مدل های مختلف مانند کلاسیفایر هوایی، آبی، مارپیچی و دینامیکی هر کدام ساختار و مکانیزم متفاوتی دارند. هرچه تکنولوژی دستگاه پیچیده تر و دقت عملکرد آن بالاتر باشد، قیمت نهایی نیز بیشتر خواهد بود. برای مثال، کلاسیفایرهای سانتریفیوژی معمولاً گران تر از مدل های ساده تر مارپیچی هستند.
• ظرفیت و ابعاد دستگاه: ظرفیت کاری و اندازه فیزیکی دستگاه تأثیر مستقیمی بر قیمت دارد. کلاسیفایرهایی که برای حجم بالای ورودی طراحی می شوند، به بدنه بزرگ تر، موتور قوی تر و قطعات مقاوم تری نیاز دارند. به همین دلیل با افزایش ظرفیت، هزینه ساخت و در نتیجه قیمت نهایی نیز افزایش پیدا می کند.
• جنس و کیفیت متریال ساخت: نوع متریال به کاررفته در ساخت کلاسیفایر نقش مهمی در قیمت آن دارد. استفاده از فولاد ضدزنگ، آلیاژهای مقاوم در برابر سایش یا مواد ضدخوردگی، باعث افزایش دوام دستگاه می شود اما هزینه تولید را هم بالاتر می برد. در محیط های خورنده یا ساینده، استفاده از متریال باکیفیت تر ضروری است و همین موضوع روی قیمت اثر می گذارد.
• دقت جداسازی و فناوری به کاررفته: هرچه دستگاه توانایی بیشتری در جداسازی دقیق ذرات داشته باشد، از نظر فنی پیشرفته تر و از نظر قیمتی گران تر خواهد بود. برخی کلاسیفایرها مجهز به سیستم های تنظیم دقیق، کنترل هوشمند و مکانیزم های پیشرفته تر برای طبقه بندی ذرات هستند که هزینه ساخت آن ها را افزایش می دهد.
• برند و شرکت سازنده: اعتبار برند تولیدکننده نیز در قیمت نهایی مؤثر است. شرکت های معتبر معمولاً از استانداردهای بالاتری در طراحی و تولید استفاده می کنند و خدمات پس از فروش بهتری ارائه می دهند. به همین دلیل محصولات آن ها ممکن است قیمت بالاتری داشته باشند، اما در عوض اطمینان و طول عمر بیشتری نیز فراهم می کنند.
• هزینه نصب، راه اندازی و خدمات پس از فروش: قیمت نهایی کلاسیفایر فقط به خود دستگاه محدود نمی شود. هزینه های مربوط به نصب، راه اندازی، آموزش اپراتور و خدمات پس از فروش نیز بر هزینه کلی تأثیر دارند. در بسیاری از موارد، دستگاهی که خدمات کامل تری ارائه می دهد، ممکن است در ابتدا گران تر باشد اما در بلندمدت مقرون به صرفه تر خواهد بود.

نکات مهم در استفاده و نگهداری از کلاسیفایر

برای اطمینان از عملکرد بهینه و افزایش طول عمر دستگاه کلاسیفایر، رعایت نکات نگهداری و بازرسی های دوره ای الزامی است. در ادامه مهم ترین نکات در این زمینه را توضیح می دهیم.

• روانکاری و روغن کاری دوره ای: موتور، گیربکس و یاتاقان های کلاسیفایر از بخش های حیاتی دستگاه هستند که نیاز به روانکاری منظم دارند. استفاده از روغن و گریس مناسب طبق دفترچه راهنما، اصطکاک را کاهش داده و از داغ شدن بیش از حد یا خرابی زودهنگام قطعات متحرک جلوگیری می کند. سطح روغن گیربکس باید به طور مرتب چک شود تا از عملکرد نرم دستگاه اطمینان حاصل شود.
• بازرسی پره های مارپیچ و قطعات در معرض سایش: از آنجایی که کلاسیفایر دائماً با مواد ساینده مانند شن و ماسه در تماس است، پره های مارپیچ و بدنه داخلی دستگاه به مرور زمان دچار سایش می شوند. بازرسی دوره ای این قطعات برای تشخیص میزان خوردگی و تعویض به موقع قطعات فرسوده اهمیت زیادی دارد. برخی مارپیچ ها دارای لایه های محافظتی یا قطعات تعویض شدنی هستند که باید در فواصل زمانی مشخص بررسی شوند.
• نظافت و شستشوی مخزن: تراکم بیش از حد مواد در انتهای مخزن یا چسبیدن ذرات به دیواره ها می تواند باعث ایجاد فشار اضافی بر موتور و مارپیچ شود. شستشوی دوره ای مخزن، به ویژه در زمان هایی که دستگاه برای مدتی خاموش می ماند، از خشک شدن و سفت شدن رسوبات جلوگیری کرده و شروع به کار مجدد دستگاه را تسهیل می کند.
• کنترل بار ورودی و دبی جریان: هر کلاسیفایر برای ظرفیت و دبی مشخصی طراحی شده است. ورود ناگهانی حجم زیادی از مواد یا ورود اجسام بسیار بزرگ که خارج از توان دستگاه هستند، می تواند باعث قفل شدن مارپیچ یا سوختن موتور شود. استفاده از آشغال گیر در مراحل قبل از کلاسیفایر برای جلوگیری از ورود قطعات درشت و پلاستیک ها توصیه می شود.
• بررسی لرزش و صداهای غیرعادی: اپراتور دستگاه باید نسبت به هرگونه صدا یا لرزش غیرمعمول حساس باشد. صداهای ناهنجار معمولاً نشان دهنده تراز نبودن شفت، خرابی بلبرینگ ها یا شل شدن اتصالات هستند. شناسایی سریع این موارد و رفع آن ها از بروز خسارات سنگین تر به کل ساختار دستگاه جلوگیری می کند.
• بازرسی سیستم های الکتریکی و ایمنی: اتصالات برقی، تابلو برق و سنسورهای محافظتی دستگاه باید به طور مرتب تست شوند. اطمینان از عملکرد صحیح کلید قطع اضطراری و سیستم های حفاظتی موتور در برابر نوسانات برق، ایمنی اپراتور و سلامت تجهیزات الکترونیکی دستگاه را تضمین می کند.

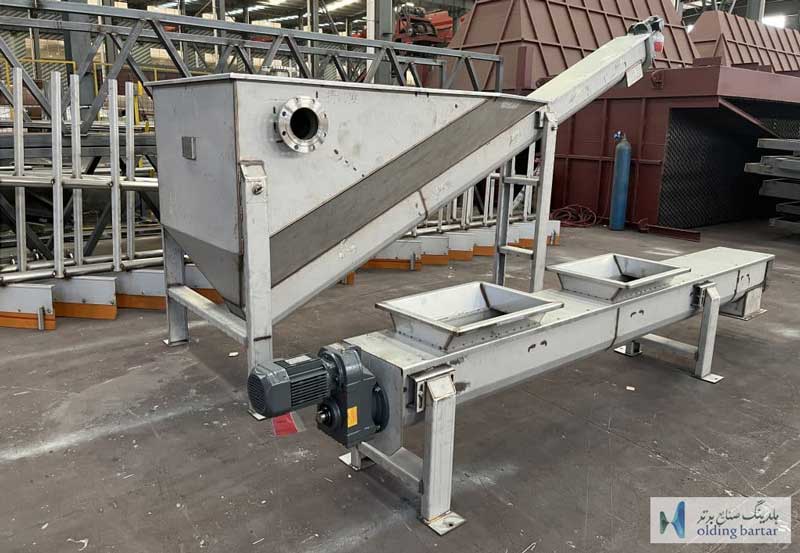

راهنمای انتخاب و خرید کلاسیفایر مناسب

• تعیین دقیق نیازها و مشخصات فرآیند: اول باید مشخص کنید ماده ورودی چیست، به چه شکل وارد می شود و چه ظرفیتی نیاز دارید. همچنین هدف جداسازی و شرایط محیطی مانند خورندگی و سایش را هم در نظر بگیرید.
• شناخت انواع کلاسیفایر و کاربرد هر کدام: هر نوع کلاسیفایر برای کاربرد خاصی مناسب است. مدل مارپیچی برای فاضلاب، مدل دوگانه برای ظرفیت بالا، مدل هیدرولیکی برای جداسازی دقیق تر و مدل هوایی برای مواد خشک استفاده می شود.
• بررسی مشخصات فنی و مهندسی: جنس بدنه، توان موتور، کیفیت آب بندی و روش تخلیه از مهم ترین نکات فنی هستند. این موارد باید با نوع ماده و شرایط کاری شما هماهنگ باشند.
• انتخاب سازنده و تأمین کننده معتبر: سازنده باید تجربه کافی، کیفیت ساخت مناسب و خدمات پس از فروش خوب داشته باشد. امکان سفارشی سازی دستگاه هم یک مزیت مهم است.
• ملاحظات اقتصادی: فقط قیمت خرید مهم نیست؛ هزینه نصب، مصرف انرژی، نگهداری و عمر مفید دستگاه هم باید بررسی شود. انتخاب درست در بلندمدت مقرون به صرفه تر است.
