پکیج تزریق مواد شیمیایی

در بسیاری از فرآیندهای صنعتی، نیاز است که مواد شیمیایی به صورت کنترل شده و دقیق به جریان سیال اضافه شوند. این کار با استفاده از پکیج تزریق مواد شیمیایی انجام می گیرد؛ سیستمی یکپارچه که شامل مخزن، پمپ تزریق، لوله کشی و تابلو کنترل است و قابلیت طراحی بر اساس شرایط هر پروژه را دارد.

به کمک این پکیج می توان موادی مانند کلر، اسید، آنتی اسکالانت، بازدارنده خوردگی و سایر مواد شیمیایی را به شکلی ایمن و دقیق به سیستم اضافه کرد. استفاده از پکیج تزریق نه تنها موجب بهبود کیفیت فرآیندها می شود، بلکه باعث صرفه جویی اقتصادی و افزایش ایمنی نیز خواهد شد.

پکیج تزریق مواد شیمیایی چیست؟

پکیج تزریق مواد شیمیایی یک سیستم آماده و یکپارچه است که برای تزریق دقیق و کنترل شده مواد شیمیایی به خطوط فرآیندی یا مخازن مورد استفاده قرار می گیرد. این پکیج معمولاً از اجزایی مثل مخزن ذخیره، دوزینگ پمپ، لوله کشی، تابلو برق و تجهیزات ایمنی تشکیل شده و بسته به نوع ماده و ظرفیت مورد نیاز، به صورت سفارشی طراحی و ساخته می شود.

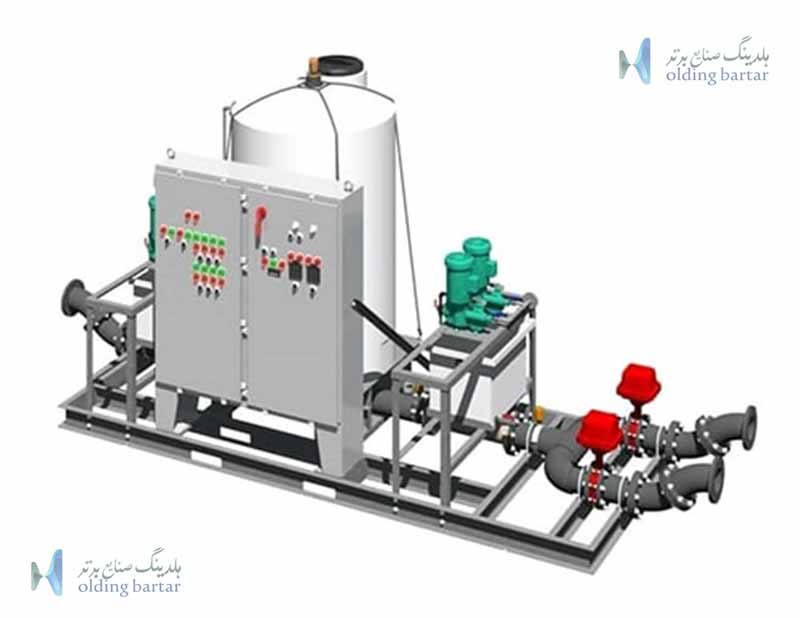

اجزای پکیج تزریق مواد شیمیایی

اجزای تشکیل دهنده پکیج تزریق مواد شیمیایی معمولاً به گونه ای طراحی می شوند که بتوانند فرآیند تزریق دقیق و ایمن مواد شیمیایی را تضمین کنند. مهم ترین بخش های این سیستم عبارتند از:

• مخزن ذخیره مواد شیمیایی: مکانی برای نگهداری مواد شیمیایی مورد استفاده است. برای این منظور از مخزن پلی اتیلن یا مخزن استیل استفاده می شود که در برابر خوردگی و واکنش های شیمیایی مقاوم بالایی دارند.
• دوزینگ پمپ (پمپ تزریق): اصلی ترین جزء پکیج است که وظیفه تزریق دقیق مواد شیمیایی را با دبی و فشار مشخص بر عهده دارد. این پمپ ها می توانند دیافراگمی، پیستونی یا سلونوئیدی باشند.
• سیستم پایپینگ و اتصالات: شامل لوله ها، اتصالات، شیلنگ ها و شیرآلاتی است که مسیر انتقال مواد شیمیایی از مخزن به خط تزریق را فراهم می کنند. این اجزا باید مقاوم به خوردگی باشند.
• شیرآلات و تجهیزات ایمنی: مانند شیر یک طرفه، شیر اطمینان، فشارشکن و فلومتر که وظیفه محافظت از سیستم و کنترل جریان را بر عهده دارند.
• تابلو برق و سیستم کنترل: بخشی برای کنترل عملکرد پمپ ها، تنظیم دبی تزریق و مدیریت سیستم به صورت دستی یا اتوماتیک است.
• فیلتر و تجهیزات جانبی: برای جلوگیری از ورود ذرات معلق یا ناخالصی ها به پمپ و افزایش طول عمر سیستم به کار می روند.

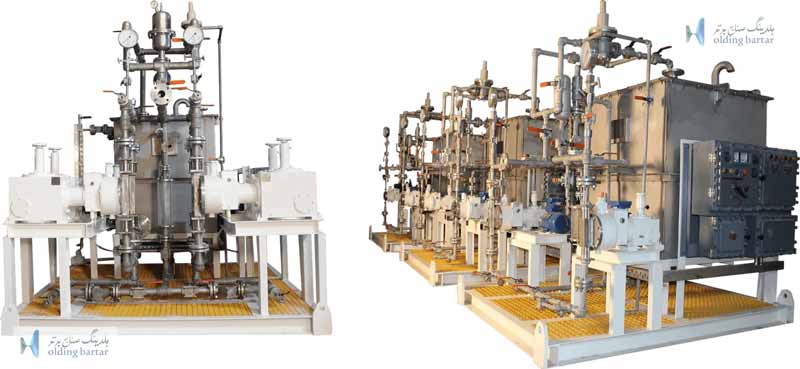

انواع پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی با توجه به نوع ماده، ظرفیت مورد نیاز و شرایط عملیاتی در مدل های مختلف طراحی و ساخته می شود. هر یک از این پکیج ها دارای ویژگی ها و کاربردهای خاصی هستند و انتخاب درست آن ها نقش مهمی در بهبود راندمان، افزایش ایمنی و کاهش هزینه های عملیاتی دارد. در ادامه به معرفی پرکاربردترین انواع این دستگاه ها می پردازیم.

پکیج تزریق کلر

یکی از رایج ترین انواع پکیج های تزریق مواد شیمیایی، پکیج تزریق کلر است که در فرآیندهای تصفیه آب و فاضلاب مورد استفاده قرار می گیرد. این پکیج با دوزینگ دقیق کلر، امکان ضدعفونی آب آشامیدنی، استخرها و همچنین پساب صنعتی را فراهم می کند. طراحی آن معمولاً ساده است و شامل مخازن پلی اتیلن مقاوم به خورندگی و پمپ های دیافراگمی ضداسید می باشد.

پکیج تزریق آنتی اسکالانت

این نوع پکیج بیشتر در سیستم های اسمز معکوس (RO) کاربرد دارد و وظیفه آن جلوگیری از رسوب گذاری و گرفتگی ممبران ها است. استفاده از آنتی اسکالانت به کمک این پکیج باعث افزایش عمر مفید ممبران ها و کاهش هزینه های بهره برداری می شود. سادگی طراحی و قیمت اقتصادی، پکیج تزریق آنتی اسکالانت را به یکی از گزینه های پرکاربرد در تصفیه خانه های صنعتی و نیمه صنعتی تبدیل کرده است.

پکیج تزریق اسید و باز

این پکیج به منظور تنظیم و کنترل pH در آب و فاضلاب به کار می رود و در صنایع مختلفی مانند غذایی، دارویی، پتروشیمی و نیروگاهی کاربرد دارد. به دلیل خورندگی بالای مواد اسیدی و بازی، در طراحی این پکیج از مخازن استیل یا پلی اتیلن تقویت شده استفاده می شود. دقت بالا در تنظیم pH و کارکرد ایمن از ویژگی های اصلی آن است.

پکیج تزریق بازدارنده خوردگی

پکیج تزریق بازدارنده خوردگی به طور گسترده در صنایع نفت، گاز و پتروشیمی استفاده می شود. هدف از استفاده این پکیج، جلوگیری از خوردگی و زنگ زدگی خطوط لوله، مخازن و تجهیزات فلزی است. به دلیل نیاز به فشار بالا در فرآیندهای صنعتی، این پکیج معمولاً به پمپ های پیستونی قدرتمند مجهز می گردد.

پکیج تزریق متانول

این نوع پکیج در صنایع نفت و گاز اهمیت ویژه ای دارد. متانول به کمک این سیستم به خطوط لوله تزریق می شود تا از یخ زدگی و تشکیل هیدرات های گازی جلوگیری گردد. به علت اشتعال پذیری متانول، طراحی این پکیج نیازمند رعایت اصول ایمنی و استفاده از تجهیزات مقاوم در برابر خطرات احتمالی است.

پکیج تزریق پلی الکترولیت

پکیج تزریق پلی الکترولیت بیشتر در تصفیه خانه های آب و فاضلاب به کار می رود. این سیستم برای لخته سازی و ته نشینی ذرات معلق طراحی شده و باعث بهبود فرآیند زلال سازی و کاهش کدورت آب می شود. در پروژه های بزرگ صنعتی و شهری، استفاده از این نوع پکیج نقش مهمی در افزایش راندمان سیستم های تصفیه ایفا می کند.

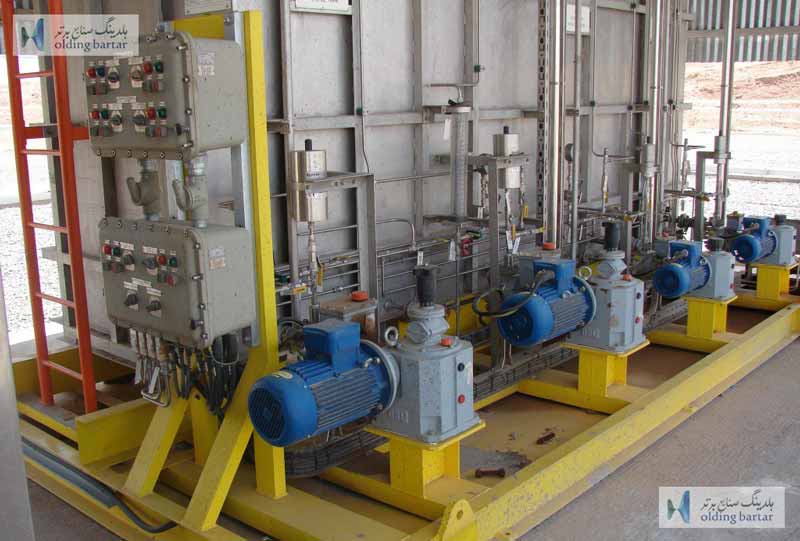

کاربردهای پکیج تزریق مواد شیمیایی

• تصفیه آب و فاضلاب: یکی از مهم ترین کاربردهای پکیج تزریق مواد شیمیایی، تصفیه آب و فاضلاب است. این پکیج ها برای ضدعفونی آب، تنظیم pH، جلوگیری از رسوب گذاری و لخته سازی ذرات معلق استفاده می شوند. به عنوان مثال، تزریق کلر باعث از بین رفتن میکروب ها و باکتری ها می شود و آنتی اسکالانت ها از گرفتگی ممبران ها در سیستم های اسمز معکوس جلوگیری می کنند.
• صنایع نفت، گاز و پتروشیمی: در این صنایع، پکیج های تزریق برای جلوگیری از خوردگی خطوط لوله و تجهیزات، کنترل هیدرات ها و تزریق بازدارنده خوردگی به کار می روند. این کاربردها نقش مهمی در افزایش طول عمر تجهیزات و کاهش هزینه های نگهداری دارند.
• صنایع نیروگاهی و انرژی: پکیج های تزریق مواد شیمیایی در نیروگاه ها برای تنظیم pH آب بویلرها، جلوگیری از تشکیل رسوب و خوردگی و بهبود کارایی سیستم های برج خنک کننده استفاده می شوند. این کاربردها به عملکرد پایدار و ایمن نیروگاه کمک می کنند.
• صنایع غذایی و دارویی: در صنایع غذایی و دارویی نیز پکیج تزریق مواد شیمیایی کاربرد دارد، به ویژه برای تنظیم pH، ضدعفونی خطوط تولید و حفظ کیفیت آب مصرفی. استفاده از این پکیج ها باعث افزایش ایمنی محصول نهایی و رعایت استانداردهای بهداشتی می شود.
• سایر کاربردها: پکیج های تزریق مواد شیمیایی در صنایع دیگر مانند کاغذسازی، نساجی، معدن و صنایع شیمیایی نیز برای بهبود فرآیندها، کنترل کیفیت و افزایش بهره وری استفاده می شوند.

نحوه عملکرد پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی به منظور وارد کردن دقیق و کنترل شده مواد شیمیایی به جریان آب، فاضلاب یا سایر سیالات طراحی شده است. این سیستم معمولاً شامل مخزن نگهداری ماده شیمیایی، پمپ تزریق، لوله کشی، شیرهای کنترلی و ابزار اندازه گیری دبی می باشد.

عملکرد پکیج به این صورت است که ماده شیمیایی ابتدا در مخزن ذخیره می شود و سپس با کمک پمپ تزریق، به میزان دقیق و از پیش تعیین شده به جریان اصلی تزریق می گردد. بسته به نوع پکیج و ماده مورد استفاده، پمپ ها می توانند دیافراگمی، پیستونی یا پرستالتیک باشند تا جریان با دقت بالا و بدون نوسان وارد سیستم شود.

کنترل دقیق دبی و فشار تزریق باعث می شود که میزان ماده شیمیایی مصرفی بهینه باشد و فرآیند تصفیه یا حفاظت از تجهیزات به درستی انجام شود. علاوه بر این، اغلب پکیج ها مجهز به سیستم های ایمنی هستند که از نشتی، برگشت جریان و تماس مستقیم اپراتور با مواد خورنده جلوگیری می کنند.

در عمل، پکیج تزریق مواد شیمیایی با ایجاد دوز دقیق و یکنواخت، کیفیت آب یا سیال را بهبود می بخشد، از خوردگی و رسوب گذاری جلوگیری می کند و راندمان کل سیستم را افزایش می دهد.

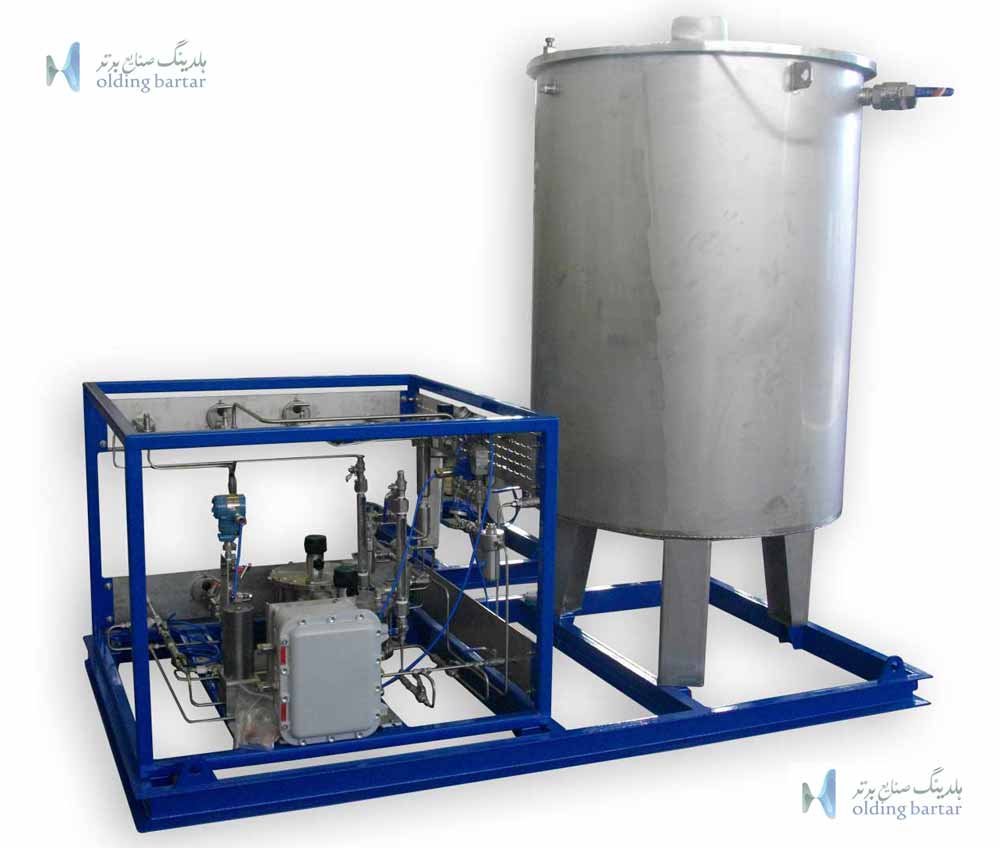

مزایا و ویژگی های پکیج تزریق مواد شیمیایی

• تزریق دقیق و کنترل شده: امکان تنظیم میزان ماده شیمیایی با دقت بالا برای افزایش کارایی فرآیندها.
• افزایش ایمنی: جلوگیری از تماس مستقیم اپراتورها با مواد خورنده و خطرناک.
• کاهش هزینه های مصرف مواد شیمیایی: با دوز دقیق و بهینه، میزان مصرف مواد کاهش می یابد.
• جلوگیری از رسوب و خوردگی: محافظت از تجهیزات و خطوط لوله در صنایع مختلف.
• کارکرد خودکار و پایدار: بسیاری از پکیج ها مجهز به سیستم های کنترل اتوماتیک و سنسورها هستند.
• انعطاف پذیری در کاربرد: مناسب برای انواع مواد شیمیایی، از کلر و اسید گرفته تا آنتی اسکالانت و پلی الکترولیت.
• طراحی مقاوم و ضدخورندگی: استفاده از مخازن و پمپ های مقاوم در برابر مواد شیمیایی.
• افزایش راندمان سیستم: با تزریق یکنواخت، کیفیت آب یا سیال بهبود یافته و فرآیند تصفیه یا تولید بهینه می شود.

معایب پکیج تزریق مواد شیمیایی

• هزینه اولیه بالا: خرید و نصب پکیج های با کیفیت نیازمند سرمایه گذاری قابل توجه است.
• نیاز به نگهداری منظم: پکیج ها برای عملکرد بهینه به سرویس و بررسی دوره ای نیاز دارند.
• احتمال نشت مواد شیمیایی: در صورت عدم نصب صحیح یا خرابی قطعات، ممکن است مواد شیمیایی نشت کنند.
• پیچیدگی عملکرد: استفاده از کنترلرها و سیستم های اتوماتیک ممکن است برای کاربران مبتدی دشوار باشد.
• وابستگی به برق و تجهیزات جانبی: در صورت قطعی برق یا خرابی تجهیزات، پکیج از کار می افتد.
• ساییدگی و فرسودگی قطعات: پمپ ها و شیرها با گذشت زمان نیاز به تعویض دارند.
• خطرات ایمنی: کار با مواد شیمیایی خورنده یا سمی خطراتی برای اپراتورها دارد و نیاز به رعایت نکات ایمنی دارد.

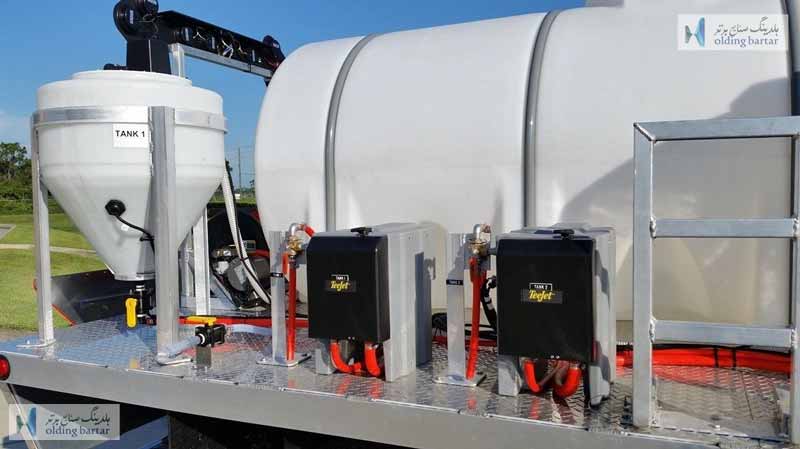

نحوه کالیبراسیون پکیج تزریق مواد شیمیایی

• آماده سازی پکیج: قبل از آغاز فرآیند کالیبراسیون، لازم است پکیج در مکانی مناسب و تراز قرار گیرد. تمامی اتصالات، لوله ها و شیرها باید بررسی شوند تا از نشتی یا انسداد جلوگیری شود. مخازن مواد شیمیایی باید پر و آماده باشند و سیستم کنترل روشن و آماده کار باشد تا فرآیند تنظیم با دقت انجام شود.
• تنظیم دبی پمپ: پمپ تزریق، قلب پکیج است و میزان دبی آن تعیین کننده مقدار دقیق ماده شیمیایی تزریق شده به فرآیند است. ابتدا باید میزان مورد نیاز ماده شیمیایی در واحد زمان مشخص شود. سپس پمپ روی دبی اولیه تنظیم و با استفاده از روش های حجمی یا فلومتر، میزان واقعی تزریق اندازه گیری می شود. در صورت وجود اختلاف بین مقدار واقعی و مقدار مورد انتظار، پیچ تنظیم دبی یا کنترلر دیجیتال پمپ اصلاح شده تا دبی دقیق تامین شود.
• کالیبراسیون حجم تزریق: برای اطمینان از دقت تزریق، یک ظرف مدرج برای اندازه گیری مواد استفاده می شود. پمپ در یک بازه زمانی مشخص روشن می شود و میزان ماده تزریق شده اندازه گیری می شود. اگر اختلافی مشاهده شود، تنظیمات پمپ یا زمان بندی تزریق اصلاح می گردد تا دبی مورد نظر دقیقاً تامین شود.
• تنظیم فشار سیستم: فشار پکیج باید با فشار خط تزریق و مقاومت لوله ها همخوانی داشته باشد. فشار بیش از حد می تواند باعث نشت یا آسیب به پمپ شود و فشار کم باعث کاهش دبی و عملکرد نامطلوب پکیج می شود. تنظیم فشار معمولاً از طریق شیرهای کنترل یا سیستم دیجیتال پمپ انجام می شود تا جریان ماده شیمیایی به صورت یکنواخت و پایدار حفظ شود.
• بررسی عملکرد سیستم کنترل و اتوماسیون: در پکیج های مجهز به کنترلر دیجیتال، تنظیمات زمان بندی و دبی باید بررسی شوند. سنسورها و سیگنال ها باید به درستی کار کنند و پاسخ سیستم مطابق نیاز فرآیند باشد. این مرحله تضمین می کند که تزریق مواد شیمیایی دقیق، مطمئن و بدون خطا انجام شود.
• ثبت و بررسی دوره ای: کالیبراسیون باید به صورت دوره ای انجام شود تا دقت و عملکرد پکیج در طول زمان حفظ شود. ثبت مقادیر اندازه گیری شده و تنظیمات انجام شده به تشخیص سریع مشکلات احتمالی مانند افت دبی یا خطا در سیستم کمک می کند و امکان اصلاح به موقع را فراهم می آورد.

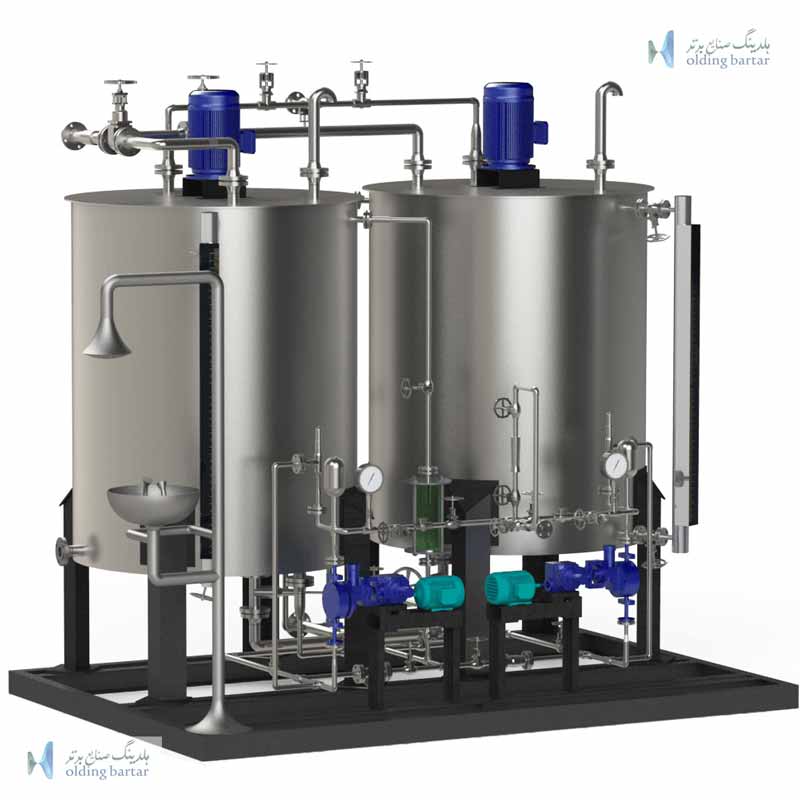

قیمت پکیج تزریق مواد شیمیایی

قیمت پکیج تزریق مواد شیمیایی بسته به نوع ماده شیمیایی، ظرفیت پکیج، نوع پمپ، سیستم کنترل و متریال ساخت متفاوت است. انتخاب صحیح پکیج با توجه به نیاز عملیاتی، نه تنها هزینه ها را بهینه می کند، بلکه راندمان و ایمنی سیستم را نیز افزایش می دهد.

• نوع ماده شیمیایی: نوع ماده ای که باید تزریق شود، نقش مهمی در قیمت پکیج دارد. مواد خورنده و تخصصی مانند اسیدها، بازها یا متانول نیازمند مخازن و پمپ های مقاوم در برابر خوردگی و ایمن هستند که قیمت تمام شده سیستم را افزایش می دهد.
• ظرفیت و دبی پکیج: میزان ماده شیمیایی که باید در واحد زمان تزریق شود، مستقیماً روی اندازه مخزن، نوع پمپ و سیستم کنترل تأثیر می گذارد. پکیج های با دبی بالاتر و ظرفیت بیشتر طبیعتاً قیمت بالاتری دارند.
• نوع پمپ: پمپ ها بخش مهمی از پکیج هستند و قیمت آن ها با توجه به نوع (دیافراگمی، پیستونی، پرستالتیک)، دبی، فشار کاری و دقت تزریق متفاوت است. پمپ های پیشرفته با دقت بالا و قابلیت کنترل اتوماتیک معمولاً هزینه بیشتری دارند.
• سیستم کنترل و اتوماسیون: پکیج هایی که مجهز به سنسورهای هوشمند، کنترلر دیجیتال و سیستم های اتوماتیک تنظیم دبی و فشار هستند، علاوه بر راحتی کاربری، قیمت بالاتری نیز خواهند داشت.
• متریال ساخت: جنس مخازن، لوله ها و اتصالات نیز تاثیر زیادی روی قیمت دارد. استفاده از پلی اتیلن مقاوم، استیل ضدزنگ یا مواد تقویت شده برای افزایش مقاومت در برابر خورندگی، هزینه ساخت را بالا می برد.
• برند و خدمات پس از فروش: برند تولیدکننده و کیفیت خدمات پس از فروش، شامل گارانتی، نصب و راه اندازی و تامین قطعات یدکی، می تواند بر قیمت نهایی پکیج تاثیرگذار باشد.

نگهداری پکیج تزریق مواد شیمیایی

• انتخاب مکان مناسب نصب: برای عملکرد صحیح پکیج، لازم است آن را در مکانی مسطح، خشک و محافظت شده در برابر نور مستقیم خورشید و باران نصب کنید. دسترسی آسان به پکیج برای بازرسی، سرویس و پر کردن مخازن نیز اهمیت بالایی دارد.
• رعایت ایمنی در کار با مواد شیمیایی: مواد شیمیایی معمولاً خورنده یا سمی هستند؛ بنابراین اپراتورها باید لباس ایمنی، دستکش و عینک محافظ داشته باشند و از تماس مستقیم با مواد جلوگیری کنند. همچنین محل نصب پکیج باید دارای سیستم تهویه مناسب باشد.
• بررسی و نگهداری پمپ ها: پمپ ها قلب پکیج هستند و نیاز به بازرسی منظم، تمیزکاری و روغن کاری (در صورت نیاز) دارند. کنترل دبی و فشار تزریق باید به طور مرتب انجام شود تا از عملکرد دقیق پکیج اطمینان حاصل شود.
• تمیزکاری و شارژ مخازن: مخازن باید به طور منظم تمیز و ضدعفونی شوند و هنگام پر کردن، از رعایت استانداردهای ایمنی و دوز دقیق ماده شیمیایی اطمینان حاصل شود.
• بررسی اتصالات و لوله ها: لوله ها، شیرها و اتصالات باید مرتباً از نظر نشتی، خوردگی یا انسداد بررسی شوند. هرگونه نشتی می تواند باعث کاهش دقت تزریق و آسیب به سیستم شود.
• سرویس دوره ای و نگهداری پیشگیرانه: پکیج ها نیاز به سرویس های دوره ای دارند که شامل تعویض قطعات فرسوده، بررسی سیستم کنترل و سنسورها و کالیبراسیون پمپ ها است. این کار باعث افزایش عمر مفید پکیج و کاهش خرابی های ناگهانی می شود.
• رعایت دستورالعمل های تولید کننده: پیروی از دستورالعمل ها و توصیه های سازنده برای نصب، استفاده و نگهداری، بهترین راه برای اطمینان از عملکرد بهینه و طول عمر طولانی پکیج است.
