با افزایش نیاز صنایع مختلف به سیستم های سرمایشی پایدار و مقرون به صرفه، آیس بانک (Ice Bank) به عنوان یکی از بهترین راهکارها برای ذخیره سازی و تأمین سرمایش مطرح شده است. این سیستم با قابلیت ذخیره انرژی در ساعات غیرپیک و استفاده در زمان اوج مصرف، علاوه بر کاهش هزینه ها، کارایی بالایی نیز در صنایع لبنی، غذایی، دارویی و حتی سردخانه ها دارد. اگر به دنبال یک سیستم اقتصادی، مطمئن و با طول عمر بالا هستید، آیس بانک بهترین انتخاب برای شما خواهد بود.

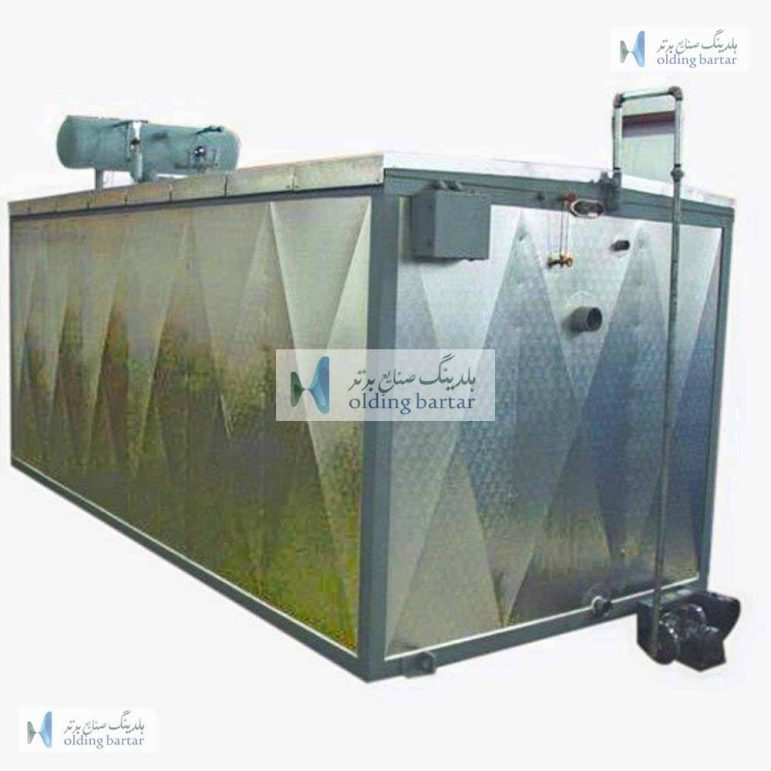

آیس بانک چیست؟
آیس بانک یا همان مخزن یخ، یک دستگاه سرمایشی است که با ذخیره سازی انرژی سرما در قالب یخ، در زمان مورد نیاز آن را آزاد کرده و دمای مایعات را کاهش می دهد. این سیستم معمولاً شامل یک مخزن بزرگ عایق دار است که درون آن کویل های مسی یا استیل قرار می گیرد. با عبور مبرد از کویل ها، یخ در اطراف آن تشکیل شده و انرژی سرمایی ذخیره می شود. سپس در زمان مصرف، آب یا محلول سرد از روی یخ عبور کرده و دمای آن کاهش می یابد.

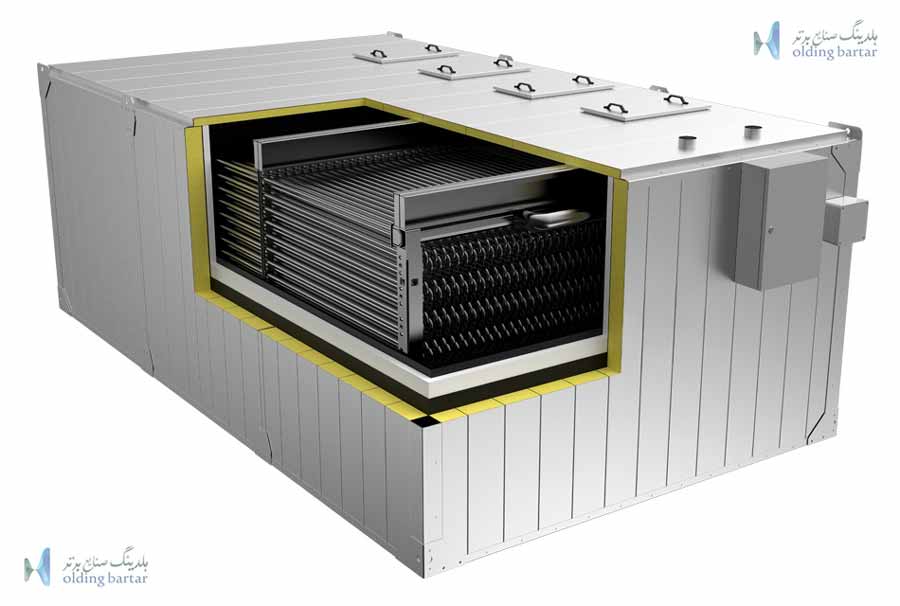

انواع آیس بانک
آیس بانک ها بسته به نوع طراحی، نحوه ذخیره سازی سرما و ظرفیت سرمایشی به چند دسته تقسیم می شوند. در ادامه انواع اصلی آیس بانک را توضیح می دهیم.
آیس بانک کویلی
این نوع از آیس بانک ساده ترین و متداول ترین مدل موجود در بازار است. در آن، کویل های مسی یا استیل در داخل یک مخزن آب قرار می گیرند و زمانی که مبرد درون کویل ها جریان پیدا می کند، یخ به مرور در اطراف کویل ها تشکیل می شود. این مدل به دلیل طراحی ساده، قیمت مناسب و سهولت در نگهداری، انتخاب اول بسیاری از کارگاه ها و صنایع کوچک است. البته راندمان سرمایشی آن نسبت به مدل های پیشرفته تر کمتر بوده و بیشتر برای کاربردهایی با نیاز متوسط به سرمایش استفاده می شود.
آیس بانک فلودد
در این مدل، کویل ها به صورت کامل در آب غوطه ور هستند و تشکیل یخ به شکل یکنواخت تری انجام می شود. همین ویژگی باعث می شود راندمان سرمایشی آیس بانک فلودد نسبت به مدل کویلی بسیار بیشتر باشد. این نوع معمولاً در پروژه های صنعتی بزرگ مانند صنایع لبنی گسترده، دارویی و سردخانه های عظیم به کار می رود. از نظر هزینه، قیمت اولیه بالاتری دارد و طراحی پیچیده تری می طلبد، اما در مقابل عملکرد بسیار بهتری ارائه می دهد و سرمایش پیوسته تری در اختیار مصرف کننده قرار می دهد.
آیس بانک صفحه ای
در آیس بانک صفحه ای، به جای استفاده از کویل های لوله ای، صفحات فلزی ویژه ای برای تبادل حرارت در نظر گرفته می شوند. یخ در میان این صفحات تشکیل شده و همین امر باعث انتقال حرارت سریع تر و کارایی بالاتر می شود. این نوع به دلیل ابعاد جمع وجورتر و بهداشتی بودن، معمولاً در صنایع دارویی، آزمایشگاه ها و صنایع غذایی حساس مورد استفاده قرار می گیرد. با وجود قیمت بالاتر نسبت به مدل کویلی، برای کاربری هایی که نیاز به سرمایش دقیق و مطمئن دارند، گزینه ای بسیار ایده آل محسوب می شود.
آیس بانک مدولار
آیس بانک مدولار به صورت واحدهای ماژولار طراحی می شود و این امکان را فراهم می کند که در آینده ظرفیت دستگاه افزایش یابد. این ویژگی انعطاف پذیری زیادی به مصرف کننده می دهد و به همین دلیل در پروژه هایی که احتمال توسعه و رشد وجود دارد، بسیار کاربرد دارد. هزینه اولیه این نوع کمی بیشتر از مدل های ساده تر است، اما مزیت توسعه پذیری و سازگاری آن با نیازهای آینده باعث می شود انتخابی اقتصادی در بلندمدت باشد.

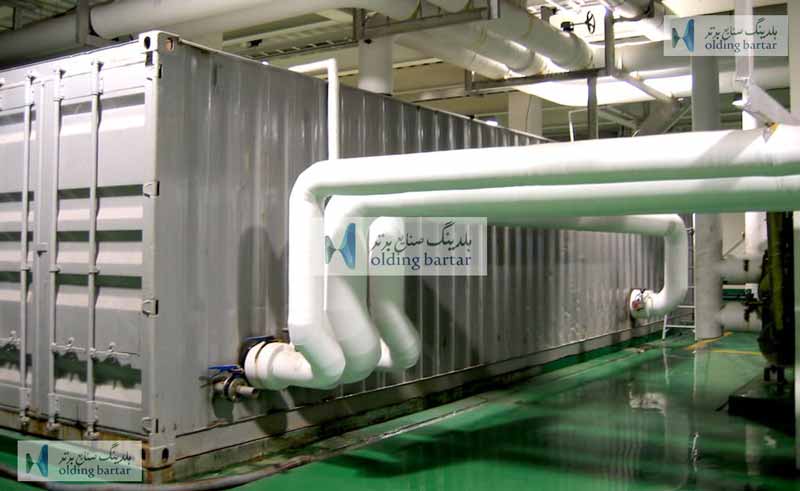

کاربردهای آیس بانک
کاربردهای آیس بانک بسیار گسترده است و بسته به صنعت و نوع نیاز، نقش های متفاوتی ایفا می کند.
- صنایع لبنی و نوشیدنی: یکی از اصلی ترین کاربردهای مخزن یخ در صنعت لبنی است. در فرآیند تولید شیر و فرآورده های لبنی، کاهش سریع دمای شیر پس از دوشیدن اهمیت زیادی دارد تا از رشد باکتری ها جلوگیری شود. آیس بانک با ذخیره سرما در قالب یخ و انتقال آن به شیر، دمای محصول را به سرعت کاهش می دهد. در صنایع نوشیدنی نیز از آن برای خنک سازی آب و نوشابه در خطوط تولید استفاده می شود.
- سردخانه ها و مراکز نگهداری مواد غذایی: انواع سردخانه صنعتی برای حفظ کیفیت مواد غذایی نیازمند دمای پایدار و مداوم می باشد. آیس بانک این امکان را فراهم می کند که در ساعات غیرپیک انرژی، یخ ذخیره شود و در طول روز سرمایش مورد نیاز سردخانه تأمین گردد. به این ترتیب هم هزینه برق کاهش می یابد و هم پایداری دمایی افزایش پیدا می کند.
- صنایع دارویی و بهداشتی: در صنایع دارویی و پزشکی، کنترل دقیق دما اهمیت ویژه ای دارد. داروها و واکسن ها باید در محدوده دمای مشخص نگهداری شوند. مخزن یخ به دلیل عملکرد مطمئن و امکان تأمین سرمایش مداوم، یکی از بهترین گزینه ها برای این صنایع است و به پایداری دمای فرآیندهای حساس کمک می کند.
- صنایع سنگین و نیروگاه ها: در بسیاری از صنایع سنگین و حتی نیروگاه ها، دستگاه ها و تجهیزات نیاز به خنک کاری دارند تا از آسیب های ناشی از دمای بالا جلوگیری شود. آیس بانک در این بخش به عنوان یک سیستم خنک کننده مطمئن استفاده می شود و ضمن کاهش فشار روی سیستم تبرید، باعث افزایش عمر تجهیزات صنعتی می گردد.
- فروشگاه ها، مراکز تجاری و هتل ها: مراکز بزرگ مانند هتل ها، فروشگاه ها و مجتمع های تجاری در ساعات اوج مصرف برق، بیشترین فشار را روی سیستم های سرمایشی تجربه می کنند. آیس بانک با ذخیره انرژی در ساعات شب و آزاد کردن آن در طول روز، کمک می کند تا هزینه برق کاهش یابد و سرمایش پایدار برای رفاه مشتریان و میهمانان فراهم شود.
- صنایع غذایی و فرآوری محصولات کشاورزی: در فرآیند تولید مواد غذایی و محصولات کشاورزی مانند آبمیوه، گوشت و سبزیجات، نیاز به کاهش سریع دما و حفظ کیفیت محصول وجود دارد. آیس بانک با فراهم کردن سرمایش یکنواخت، این امکان را ایجاد می کند که مواد غذایی بدون افت کیفیت به بازار عرضه شوند.
نحوه عملکرد آیس بانک
آیس بانک همانند یک باتری عمل می کند، با این تفاوت که به جای ذخیره برق، سرما را ذخیره می کند. فرآیند کار آن در دو مرحله انجام می شود. در مرحله اول که معمولاً شب ها و در ساعات غیرپیک برق اتفاق می افتد، کمپرسور و سیستم تبرید وارد عمل می شوند. مبرد خنک در داخل کویل های مسی یا استیل جریان پیدا می کند و باعث کاهش دمای آب داخل مخزن می شود. این کاهش دما به مرور سبب تشکیل لایه های یخ در اطراف کویل ها خواهد شد. به این ترتیب، آیس بانک مقدار زیادی انرژی سرمایی را در قالب یخ ذخیره می کند.
در مرحله دوم، زمانی که نیاز به سرمایش وجود دارد یا در طول روز که مصرف برق بالاست، سیستم از سرمای ذخیره شده استفاده می کند. آب یا سیال خنک کننده از اطراف یخ عبور می کند و در تماس با آن دمایش کاهش می یابد. سپس این آب سرد برای خنک سازی خطوط تولید، سردخانه ها یا تجهیزات صنعتی به کار می رود. در واقع یخی که شب قبل تولید شده، در طول روز ذوب شده و سرمای مورد نیاز را در اختیار سیستم قرار می دهد.
به این شکل آیس بانک کمک می کند مصرف انرژی در ساعات اوج کاهش یابد و سرمایش مداوم و مطمئنی برای صنایع مختلف فراهم شود. حتی در شرایطی مانند قطع برق یا خرابی لحظه ای کمپرسور، وجود یخ ذخیره شده در مخزن باعث می شود سیستم تا مدتی بتواند به کار خود ادامه دهد.
اجزای تشکیل دهنده آیس بانک
- مخزن اصلی: مخزن قلب آیس بانک است و معمولاً از فولاد یا پلی اتیلن تقویت شده ساخته می شود. این مخزن با عایق حرارتی پوشانده می شود تا از تبادل دما با محیط جلوگیری کرده و سرمای ذخیره شده به مدت طولانی حفظ شود. داخل این مخزن آب قرار می گیرد که نقش ماده واسط برای انتقال سرما را بر عهده دارد.
- کویل ها: کویل ها لوله هایی از جنس مس یا استیل ضدزنگ هستند که درون مخزن قرار می گیرند. مبرد سرد در داخل این کویل ها جریان پیدا می کند و دمای آب اطراف آن کاهش می یابد. به مرور زمان، یخ در اطراف کویل ها تشکیل می شود و انرژی سرمایی در این یخ ذخیره خواهد شد. کیفیت و جنس کویل تأثیر مستقیمی بر راندمان آیس بانک دارد.
- عایق حرارتی: تمام سطح مخزن با لایه ای از عایق پوشانده می شود تا تبادل حرارتی با محیط بیرون به حداقل برسد. این عایق باعث می شود سرمای ذخیره شده در قالب یخ برای مدت طولانی باقی بماند و اتلاف انرژی به حداقل برسد.
- سیستم تبرید: آیس بانک بدون سیستم تبرید کار نمی کند. این بخش شامل کمپرسور، کندانسور و اواپراتور است که وظیفه تولید مبرد سرد و گردش آن در کویل ها را بر عهده دارند. سیستم تبرید همان چیزی است که یخ را در داخل مخزن تشکیل می دهد.
- پمپ و سیستم گردش آب: برای استفاده از سرمای ذخیره شده، پمپی آب یا محلول را از مخزن عبور داده و به خطوط مصرف می رساند. این بخش تضمین می کند که سرمایش یکنواخت در صنایع و فرآیندهای مختلف برقرار باشد.

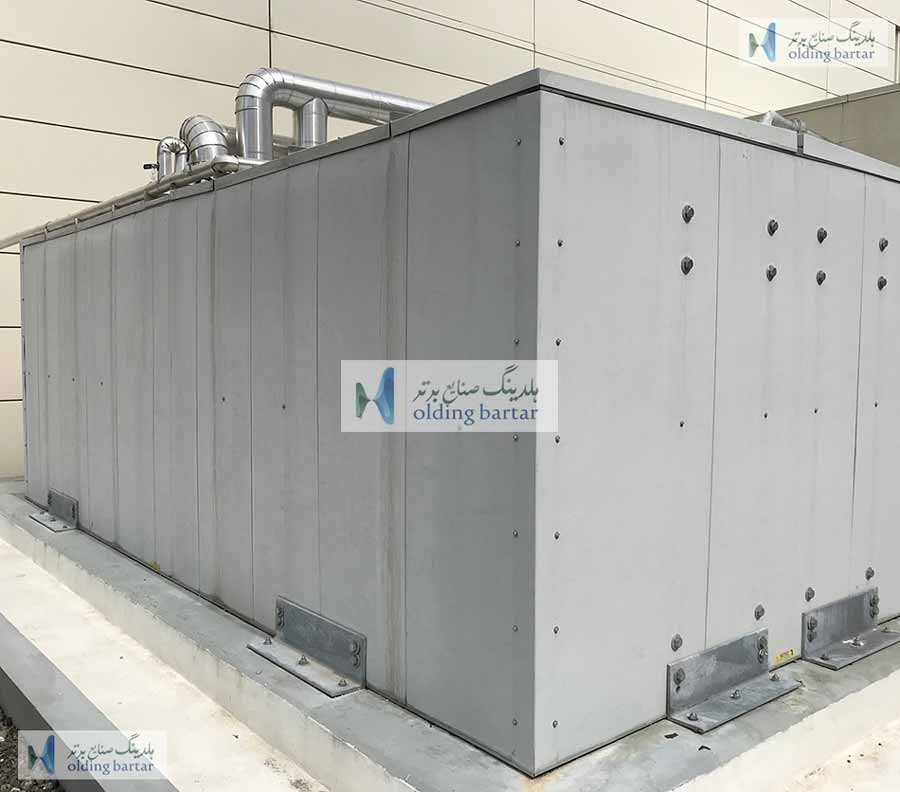

طراحی و ساخت آیس بانک
آیس بانک یک سیستم ذخیره انرژی سرمایشی است که طراحی و ساخت آن باید بر اساس نیاز سرمایشی، ظرفیت مخزن و شرایط محیطی انجام شود. در مرحله طراحی، ابتدا مشخص می شود که آیس بانک برای چه کاربردی مورد استفاده قرار می گیرد و چه حجم یخ یا میزان سرمایشی باید تولید و ذخیره کند. این پارامترها تعیین کننده ابعاد مخزن، تعداد و جنس کویل ها و ظرفیت سیستم تبرید هستند.
مخزن آیس بانک معمولاً از فولاد ضدزنگ یا ورق های گالوانیزه با عایق حرارتی بالا ساخته می شود تا از اتلاف انرژی جلوگیری کند و دوام طولانی داشته باشد. داخل مخزن، کویل های تبرید به گونه ای طراحی می شوند که انتقال حرارت بهینه باشد و یخ به صورت یکنواخت تشکیل شود. طراحی کویل ها نقش مهمی در راندمان سرمایش و زمان تولید یخ دارد.
سیستم تبرید آیس بانک شامل کمپرسور، کندانسور، اواپراتور و پمپ های گردش آب یا محلول های مخصوص است که با هم هماهنگ عمل می کنند. در مرحله ساخت، این تجهیزات به صورت دقیق نصب و تست می شوند تا عملکرد سیستم مطابق با طراحی باشد.
در نهایت، تجهیزات کنترلی و سنسورها به سیستم اضافه می شوند تا دمای مخزن، میزان یخ ذخیره و مصرف انرژی به صورت هوشمند پایش و مدیریت شوند. رعایت استانداردهای کیفیت و ایمنی در طراحی و ساخت آیس بانک باعث می شود سیستم علاوه بر کارایی بالا، طول عمر طولانی و نگهداری ساده ای داشته باشد.

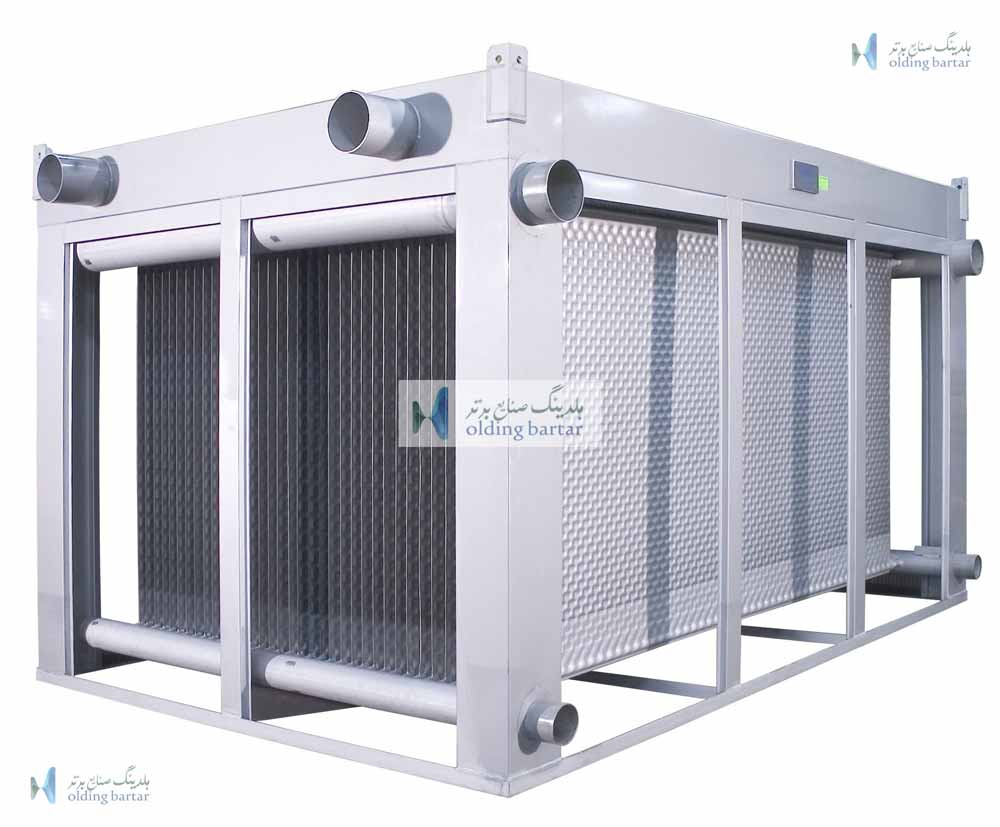

مزایای آیس بانک
- کاهش مصرف برق در ساعات اوج (پیک) و صرفه جویی در هزینه انرژی
- امکان استفاده از برق ارزان تر در ساعات غیرپیک برای تولید سرما
- تأمین سرمایش پایدار و مداوم حتی در زمان قطع برق یا خرابی کمپرسور
- افزایش عمر سیستم های تبرید به دلیل کاهش فشار کاری آن ها
- قابلیت ذخیره انرژی سرمایی و استفاده در زمان نیاز
- نصب و راه اندازی آسان و قابلیت استفاده در صنایع مختلف
- طول عمر بالا و نیاز به نگهداری کم
- سازگار با محیط زیست به دلیل مصرف انرژی بهینه تر
- امکان طراحی در ظرفیت های مختلف متناسب با نوع کاربرد
- بهبود کیفیت محصولات غذایی و لبنی از طریق کاهش سریع دما
معایب آیس بانک
- نیاز به فضای زیاد: آیس بانک به دلیل مخزن و تجهیزات جانبی، فضای نسبتاً زیادی را اشغال می کند و برای محیط های کوچک مناسب نیست.
- هزینه اولیه بالا: سرمایه گذاری اولیه برای خرید و نصب آیس بانک نسبت به سیستم های سرمایشی معمولی بالاتر است.
- نیاز به نگهداری منظم: برای حفظ راندمان و طول عمر سیستم، نیاز به نگهداری دوره ای و بررسی سیستم تبرید و پمپ ها وجود دارد.
- وابستگی به برق برای شارژ اولیه: تولید یخ و ذخیره سرما به برق نیاز دارد و بدون برق، امکان عملکرد اولیه وجود ندارد.
- زمان بر بودن تولید سرما: تولید کامل یخ و ذخیره سرمایش ممکن است چند ساعت طول بکشد، بنابراین نمی توان به سرعت سرمایش فوری ایجاد کرد.
- افزایش وزن مخزن پر از یخ: با پر شدن مخزن از یخ، وزن آن افزایش یافته و نصب و جابجایی آن دشوارتر می شود.
مقایسه آیس بانک با سایر سیستم های سرمایشی
آیس بانک یک سیستم ذخیره انرژی سرمایشی است که با تولید و ذخیره یخ در ساعات کم مصرف، سرما را در زمان نیاز آزاد می کند. این ویژگی باعث می شود از نظر عملکرد و مصرف انرژی با سایر سیستم های سرمایشی تفاوت هایی داشته باشد.
آیس بانک در مقابل چیلرهای معمولی
چیلر سرمایش را به صورت مستقیم و لحظه ای تولید می کند، در حالی که آیس بانک امکان ذخیره سرما در ساعات کم مصرف را فراهم می کند. این کار باعث کاهش هزینه برق در ساعات پیک مصرف و افزایش بهره وری انرژی می شود. علاوه بر این، آیس بانک می تواند ظرفیت سرمایشی بیشتری را در یک دوره مشخص تأمین کند بدون اینکه فشار زیادی به سیستم اصلی وارد شود.
آیس بانک در مقابل برج خنک کننده
برج خنک کننده عمدتاً برای کاهش دمای آب و دفع حرارت استفاده می شود و توانایی ذخیره سرما ندارد. بنابراین در زمان اوج مصرف، این سیستم ها نمی توانند کاهش بار برق را جبران کنند. آیس بانک با ذخیره یخ، امکان تأمین سرمای پایدار حتی در ساعات پیک مصرف برق را فراهم می کند.
آیس بانک در مقابل سیستم های سرمایشی سنتی با استفاده از کمپرسور
سیستم های سنتی همیشه به برق نیاز دارند و در زمان های اوج مصرف، هزینه عملیاتی بالاتری دارند. آیس بانک با ذخیره انرژی سرمایشی از قبل، می تواند در این ساعات بدون نیاز به عملکرد مستقیم کمپرسور، سرمای لازم را تأمین کند و هزینه ها را کاهش دهد.
قیمت آیس بانک
قیمت آیس بانک بسته به عوامل متعددی تعیین می شود و می تواند در هر کاربرد متفاوت باشد. ظرفیت سرمایشی، کیفیت مواد به کار رفته، سیستم تبرید، تجهیزات جانبی و برند تولیدکننده، همگی نقش مهمی در تعیین هزینه نهایی دارند. آگاهی از این عوامل به شما کمک می کند تا انتخابی بهینه و متناسب با نیاز و بودجه خود داشته باشید.
- ظرفیت سرمایشی: هرچه ظرفیت مخزن بیشتر باشد و بتواند حجم بیشتری یخ تولید و ذخیره کند، قیمت آیس بانک بالاتر خواهد بود. ظرفیت سرمایشی معمولاً بر حسب کیلووات یا تن برودت سنجیده می شود.
- جنس و کیفیت مخزن و کویل ها: مخزن های فولادی با عایق ضخیم یا کویل های استیل ضدزنگ نسبت به نمونه های معمولی گران تر هستند، زیرا دوام و راندمان بالاتری ارائه می دهند. کیفیت جنس مستقیماً بر طول عمر و عملکرد سیستم تأثیر دارد.
- نوع و کیفیت سیستم تبرید: کمپرسور و سیستم تبرید به کار رفته در آیس بانک از نظر برند، ظرفیت و تکنولوژی تفاوت قیمت زیادی ایجاد می کند. سیستم های با مصرف انرژی پایین و راندمان بالا معمولاً گران تر هستند.
- تجهیزات جانبی: پمپ ها، شیرآلات، اتصالات و سیستم کنترل دیجیتال از جمله تجهیزاتی هستند که به عملکرد بهتر آیس بانک کمک می کنند و می توانند قیمت آن را افزایش دهند.
- ابعاد و طراحی سفارشی: آیس بانک های سفارشی یا با ابعاد غیر استاندارد برای کاربردهای خاص، معمولاً قیمت بالاتری دارند زیرا طراحی و ساخت آن ها نیازمند زمان و مهارت بیشتری است.
- برند و خدمات پس از فروش: برندهای معتبر که گارانتی و خدمات پس از فروش مطمئن ارائه می دهند، معمولاً قیمت بالاتری دارند، اما ریسک تعمیرات و نگهداری را کاهش می دهند.
نکات مهم در استفاده و نگهداری از آیس بانک
برای اینکه آیس بانک عملکرد بهینه و طول عمر بالایی داشته باشد، رعایت چند نکته ساده اما حیاتی ضروری است. ابتدا باید مطمئن شوید که مخزن و تجهیزات جانبی در محل مناسبی نصب شده اند. محل نصب باید صاف، پایدار و به دور از منابع حرارتی مستقیم باشد تا از اتلاف سرمای ذخیره شده جلوگیری شود.
پر کردن و کیفیت آب نیز اهمیت بالایی دارد. آب استفاده شده در مخزن باید تمیز و عاری از رسوب یا ناخالصی باشد تا از گرفتگی کویل ها و کاهش راندمان جلوگیری شود. برخی سیستم ها از محلول های ضدیخ یا افزودنی های ویژه برای بهبود عملکرد استفاده می کنند که بهتر است مطابق دستور تولیدکننده به کار گرفته شوند.
در طول دوره بهره برداری، سیستم تبرید و پمپ ها باید به صورت منظم بررسی و سرویس شوند. این کار شامل کنترل فشار مبرد، بررسی نشتی ها، تمیز کردن فیلترها و اطمینان از عملکرد صحیح کمپرسور است. توجه به این نکات از خرابی های ناگهانی جلوگیری کرده و عمر مفید آیس بانک را افزایش می دهد.
همچنین، بهتر است دمای ذخیره و میزان یخ موجود در مخزن به صورت دوره ای پایش شود. این کار به مدیریت بهینه مصرف انرژی کمک می کند و تضمین می کند که در زمان نیاز، سرمای مورد نیاز در دسترس باشد.
در نهایت، رعایت نکات ایمنی مانند عدم باز کردن غیرمجاز تجهیزات تحت فشار یا دستکاری سیستم تبرید، هم از نظر ایمنی کارکنان و هم از نظر حفظ عملکرد دستگاه حیاتی است.
