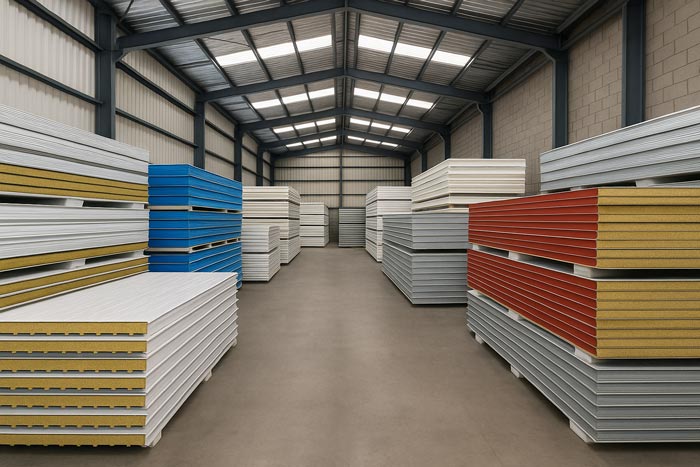

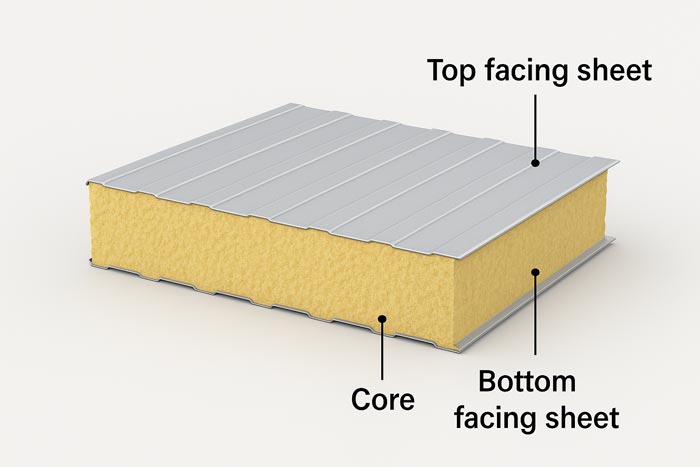

ساندویچ پانل یا پانل ساندویچی یکی از مصالح ساختمانی آماده در حیطه ساخت و ساز است. ساندویچ پانل از دو لایه متشکل از یک ماده سفت و سخت است که از دو طرف به یک هسته سبک وزن وصل شده اند. پانلهای ساندویچ با عنوان پانلهای کامپوزیت یا عایق بندی ساختاری نیز شناخته می‌شوند.
ساندویچ پانل وزن سبکی دارد که باعث میشود در برخی موارد از آن برای ساخت دیوار یا سقف استفاده شود. از ماده ای عایق که دارای وزن سبکی است در لایه میانی این صفحات استفاده میشود. جنس این لایه میتواند از موادی مانند پلی استایرن، پشم سنگ، پشم شیشه، پلی اورتان یا XPS باشد. دو طرف این لایه توسط ورقهای فلزی پوشانده میشود که جنس این ورقها نیز اغلب گالوانیزه، ورق رنگی، آلومینیوم پیش رنگ شده و یا ورق آلوزینک پیش رنگ شده میباشد. پانل ساندویچی یکی از انواع متریال ساختمانی است که از آن به عنوان عایق حرارتی استفاده میشود و در دو نوع دیواری و سقفی تولید و عرضه می‌شوند. از پانل‌ها به عنوان یک روکش خارجی برای ساختمانهای تک و چند طبقه ای استفاده میشود.
ساندویچ پانل یا پانل ساندویچی به عنوان پانل سقف، نما و اتاقهای یخچالی مورد استفاده قرار میگیرند. این مصالح به علت نصب آسان و گزینه‌های جانبی مناسب‌ترین جایگزین برای مصالح سنتی میباشند. ورقهای فولادی مانند ورق گالوانیزه در سطوح بالا و پایین مورد استفاده قرار میگیرند و در رنگهای مختلفی تولید و استفاده می‌شوند که این تنوع تولید در زیبایی نما نیز تاثیر دارند. به علاوه، فناوری تولید همان ساندویچ پانل به شکلی است که مقاوم در برابر خوردگی هستند. استفاده از عایق در لایه میانی و ورقهای آلومینیومی در تولید پانل از اهمیت بالایی برخوردار هستند که پانل ساندویچی را به مورد مناسبی به منظور ساخت ساختمانها و سیستمهای حامل تبدیل می‌کنند.
پلی اورتان از معمولترین مواد عایق بندی پایه است که در ساندویچ پانل‌ها مورد استفاده قرار میگیرد. در ساخت ساندویچ پانل‌ها از سنگهای مصنوعی و پلی استایرن نیز استفاده می‌کنند. استفاده از هسته سبک باعث ایجاد مقاومت در برابر نیروهای برشی و عایق سازی میشود. این در حالی است که صفحات اطراف این هسته به منظور مقاومت در برابر هوا، ضربه، نیروهای کششی و فشرده سازی میباشند.
انواع ساندویچ پانل
انواع پاندویچ پنلهای تولیدی در جهان بصورت زیر دسته بندی می‌شوند:
ساندویچ پانل پلی اورتان
این نوع از ساندویچ پانل‌ها به دارا بودن ویژگیهایی بیشتر از سایر ساندویچ پانل‌ها مورد استفاده قرار میگیرند، ویژگیهایی مانند عایق بودن در برابر صوت و حرارت، وزن کم و مقاومت بالا در برابر وزن و رطوبت. در این ساندویچ پانل‌ها از دو روش PIR و PUR به همراه گاز 141 B برای عایق بندی استفاده میشود.
ساندویچ پانل پشم سنگ
ماده اولیه این نوع ساندویچ پانل پشم سنگ بازالت است که از دسته سنگهای آذرین میباشد. از اصلی‌ترین ویژگی این ساندویچ پانل‌ها استفاده از الیاف پشم سنگ برای ایجاد عایق است که وجود این الیاف باعث ضد حریق بودن آنها میشود. از این نوع پانل برای دیوارهای خارجی و سقف در ساخت و ساز ساختمانهای فولادی صنعتی استفاده می‌کنند.
ساندویچ پانل دیواری
این نوع ساندویچ پانل‌ها از ورقهایی ساخته شده که در لایه میانی آنها از فوم استفاده شده است و از آن به منظور پوشش دیوارها و اطراف سوله‌های صنعتی استفاده می‌کنند. کاربرد این نوع پانل‌ها در ساخت کانکسها، کارخانجات صنعتی و …نیز میباشد. برای لایه میانی اغلب از فوم پلی یورتان، پلی استایرن و همچنین فوم XPS استفاده میشود که عایق بسیار خوبی در برابر نم و رطوبت هستند.
ساندویچ پانل سقفی
این نوع از ساندویچ پانل‌ها مشابه نوع دیواری پانل‌ها هستند اما نسبت به آنها از ضریب حرارتی پایینی برخوردار هستند. جنس لایه‌های خارجی این پانل‌ها اغلب آلوزینک و گالوانیزه است و بین این لایه‌های خارجی فوم پلی یورتان تعبیه شده که در برابر صوت و حرارت عایق مناسبی است.
ساندویچ پانل سردخانه ای
در ساندویچ پانلهای سردخانه ای، ترکیبات پلی یورتان به منظور ایجاد یک سطح عایق بین دو لایه ورق فلزی مورد استفاده قرار گرفته است. این پنل در ساخت سردخانه‌ها و تونلهای ساختمانهای صنعتی مثل کارخانه‌های صنعتی، ساختمانهای بزرگ و … مورد استفاده قرار میگیرد.
ساندویچ پنل نسوز
این نوع از پانلهای ساندویچی قابلیت اشتعال نداشته و در صورت تماس مستقیم با آتش به آنها آسیب وارد میشود و پس از فروکش شدن آتش خاموش می‌شوند. در زمان وقوع آتش سوزی ذوب نشده و در نتیجه باعث کاهش خطر احتمالی برای شعله ور شدن ثانویه آتش می‌شوند. برخلاف پانل نسوز، پانل ضد حریق به پانلی گفته میشود که در برابر آتش مقاوم باشد که از آن در کوره‌ها استفاده میشود، این پانل از عایق پشم سنگ تولید شده که باعث مقاوت در برابر حرارتهای شدید میشود.
قبل از آغاز صحبت در مورد ضخامت و ابعاد پنلهای مورد استفاده در ساخت ساندویچ پانل شاید علاقمند باشید محصولی متنوع از این شرکت را بیشتر بشناسید در این صورت روی عبارت سپتیک تانک فایبرگلاس کلیک کنید.
ضخامت و ابعاد انواع پنل ساندویچی
- ورق آلوزینک (روی و آلومینیوم): دارای ضخامت 0.5 الی 0.7 میلیمتر و عرض ثابت 1.08 متر با طولی بین 2 تا 12 متر بر اساس خواست و سفارش مشتری
- ورق آلومینیوم پیش رنگ: دارای ضخامت 0.5 الی 0.7 میلیمتر و عرض ثابت 1.08 متر با طولی بین 2 تا 12 متر بر اساس خواست و سفارش مشتری
- ورق گالوانیزه: دارای ضخامت 0.5الی0.7 میلیمتر و عرض ثابت 1.08 متر با طولی بین 2 تا 12 متر بر اساس خواست و سفارش مشتری
ضخامت و ابعاد انواع ساندویچ پانل‌ها
ساندویچ پانل دیواری
این نوع پانل‌ها دارای عرض ثابت 1.15 متر و طول 1.13 متر هستند، ضخامت ساندویچ پانل دیواری 4، 5، 6 و 8 سانتیمتر است و طول آن بین 2 الی 12 متر بسته به انتخاب مشتریان، که البته این اندازه‌ها در ساندویچ پانل دیواری سردخانه ای با ضخامت 10،12.5، 15، 18 و20 سانتیمتر میباشد.
ساندویچ پانل دیواری در مدلهای پیچ مخفی، شیار دار، صاف، صاف شیاردار، پیچ مخفی با شیارهای درشت، پیچ مخفی با شیارهای ریز تولید میگردد.
ساندویچ پانل سقفی
این مدل در طرحهای ذوزنقه ای و سفال تولید میشود، عرض ساندویچ پانل ذوزنقه ای 1.08 متر و طول آن در حدود 1مترالی12 متر و ساندویچ پانل طرح سفال در ابعاد عرض ثابت 09/1 متر و طول 7 متر متناسب با انتخاب مشتری میباشد.
ساندویچ پانل سردخانه ای
ضخامت این ساندویچ پانل بسیار زیاد است و دارای ویژگیهایی چون تحمل فشار بسیار زیاد، وزن سبک، چسبندگی فوم به ورق، مقاومت در مقابل حریق، ایمنی سلامتی، مقاوم در برابر حرارت و برودت و ضد حریق بوده و مانع رفتن هوای سرد به بیرون خانه میشود.
ساندویچ پانل پلی استایرن
عرض مفید این نوع پانل 1 متر و طول آن به سفارش خریدار بوده و دارای چگالی 15 کیلوگرم بر متر مکعب است. رنگ آن نیز بر اساس سفارش مشتری میباشد.
تولید کننده ساندویچ پانل
پیشگامان صنعت تولید ساندویچ پانل در جهان شرکتهای آمریکایی و اروپایی هستند که محصولات خود را به همه کشورهای جهان صادر می‌کنند. در میان این شرکتها در کشور خودمان نیز پیشرفت چشم گیری در صنعت داخلی تولید ساندویچ پانل اتفاق افتاده و محصولاتی تولید شده که توانایی رقابت با نمونه خارجی را دارند، شرکت ساندویچ پانل ماموت یکی از پیشگامان این صنعت در داخل کشور محسوب میشود. از این رو در این مقاله قصد داریم به معرفی مهمترین شرکتهای تولید کننده ساندویچ پانل در خارج و داخل ایران بپردازیم.
آشنایی با محصولی متفاوت از هلدینگ صنایع برتر ایران: رادیاتور
شرکتهای تولید کننده پانلهای ساندویچی خارجی
بسیاری از شرکتهای بزرگ در دنیا در حال تولید ساندویچ پانل‌ها میباشند که هر کدام از آنها محصولات خاص خود را دارند. ما در این مقاله تلاش میکنیم تا نام تعدادی از بزرگترین تولید کنندگان ساندویچ پانل‌ها در دنیا را به شما عزیزان معرفی کنیم.
ساندویچ پنل Plannja
این شرکت از سال 1967 و در اسکاندیناوی شروع به فعالیت کرد. شرکت Plannja در شمال اروپا قرار گرفته است. اسکاندیناوی دربرگیرنده کشورهای سوئد، نروژ و دانمارک است. محصولات تولید شده در شرکت Plannja شامل ورق فولادی نازک برای طراحی و ساخت و تولید سقفها و نیز تولید ساندویچ پانلهای با کیفیت بالا و در برابر هر گونه آب هوا است. این شرکت با هدف طراحی رنگ و برجسته کردن زیبایی شناسی ساختمان شناخته شده است.
ساندویچ پانل ruukki
این شرکت در سال 1960 و توسط دولت فنلاند بنیان گذاری شد. ساختمان اولیه شرکت ruukki در شهر هلسینکی، پایتخت فنلاند قرار دارد. فنلاند جزو کشورهایی است که در منطقه اسکاندیناوی قرار گرفته اند. وظیفه شرکت ruukki تولید قطعات و سیستمهای مبتنی بر فلز و عرضه آن به صنایع ساخت و ساز و مهندسی میباشد. این شرکت از سه بخش تجاری تشکیل شده است: ساخت و ساز، مهندسی و فلزات Rautaruukki. این شرکت محصولات متنوعی برای مشتریان در صنایع مختلف تولید میکند که ساندویچ پانل در مدلها و اندازه‌های متنوع از جمله این تولیدها میباشد.
ساندویچ پانل kindus
شرکت kindus یک شرکت کره ای است که فعالیت خود را در سال 1979 در سئول با وارد کردن و ساخت ماشین آلات رولینگ مختلف آغاز کرد و تا امروز موفق شده انواع مختلف ساندویچ پانلهای دیواری و سقفی را تولید کند. این شرکت با بیان جمله ” هدف نهایی ما تامین قابل اعتمادترین مصالح ساختمانی از جمله ساندویچ پانل است که با بهترین کیفیت و بهره وری به بازار عرضه شود”. به معرفی خود میپردازد.
در کشور کره برای اولین بار KINDUS بود که در سال 2003 توانست موفق به طراحی، ساخت، نصب و راه اندازی خط تولید ساندویچ پلی اورتان و polyisocyanurate شود. این کارخانه انواع محصولات خود از جمله پانل PUR / PIR را به بسیاری از کشورهای جهان صادر میکند، همچنین در سال 2008 توانست خط تولید 450 متری ساندویچ پانلهای ترکیب PUR / PIR شامل پنتان را راه اندازی کند.
ساندویچ پنل ماموت
ماموت یکی از شرکتهای شناخته شده در عرصه صنعت بين الملل است که به عنوان يكي از بزرگ ترين مجتمعهاي صنعتي كشور در سال 1371 در زميني به مساحت 50 هكتار فعاليت خود را آغاز کرد و امروزه پس از گذشت بيش از دو دهه با احداث چندين كارخانه با وسعت بيش از دو ميليون متر مربع مشغول مي باشد. این شرکت دارای کادر فني مجرب و متخصص میباشد که با هدف كيفيت برتر و توجه خاص مديريت سازمان توانسته است با شعار (كيفيت برتر از آن ماست) گامهای موثري در جهت پیش برد صنعت کشور بردارد.
اين مجتمع با استفاده از دانش و تجربه داخلي و بهره گیری از تکنولوژی شرکتهای معتبر خارجی، توانسته امکان تولیدی درخور و قابل رقابت با محصولات برتر جهاني طبق خواسته‌های خریدار فراهم کند و در اين زمینه با برنامه ریزی و تجهیز کارخانه‌های خود با ماشین آلات و كسب تكنولوژي روز دنيا، از برترين و مطرح ترين صنايع در كيفيت توليد و حجم صادرات در سطح خاورميانه باشد.
شرکت ماموت جهت افزايش توليدات خود و همچنين راحتی در امر صادرات كارخانه اي مدرن در کشورهای حاشیه خلیج فارس و شرکتهای تجاری در کشورهای آلمان، کویت، سوریه و کشورهای آفریقایی احداث نموده است.
مجتمع صنعتی ماموت با رعایت استانداردهای ملی و بین المللي و با استفاده از توان مهندسی، تجربه و دانش فني، در جهت تحقیق و توسعه و تولید پنج دسته متنوع محصولات در دفعات به عنوان تولید کننده و صادر کننده نمونه کشور انتخاب شده و توانسته از مقام محترم ریاست جمهور، لوح برترین صنایع را در این زمینه دریافت نماید.
ماموت علاوه بر اینکه توانسته با تولیدات خود پاسخگوی نیاز داخلی باشد، همچنین توانسته در تحقق اهداف توسعه اقتصادی کشور نیز با صادر کردن این محصولات به سه قاره اروپا، آسیا و آفریقا گامهای موثری بردارد.
ماموت ساندویچ پانل‌ها را در انواع سقفی و دیواری و سرد خانه ای تولید کرده است. این پانل‌ها با توجه به ویژگیهای خاصی که دارند، عایق بسیار مناسبی در مقابل حرارت، صوت و رطوبت هستند. زیبایی، سرعت در تولید و مونتاژ، سبک و تنوع تولید در ساخت این پانل‌ها، توجه بسیاری از متخصصین را به خود جلب نموده و به همین خاطر میتوان عنوان کرد این محصول قابلیت اجرا در بیشتر پروژه‌ها را دارا میباشد. جنس ورقهای این پانل‌ها از فولاد مخصوص با روکش آلوزینک (آلیاژ روی و آلومینیوم) به همراه فوم پلی اورتان میباشد.
شاید علاقه داشته باشید با محصولی کاربردی از هلدینگ صنایع برتر بیشتر آشنا شوید در این صورت روی عبارت سپتیک تانک پلی اتیلن کلیک کنید.
فوم عایق
از مواد کاربردی در ساندویچ میتوان به فوم عایق پانل اشاره کرد. مهمترین کاربرد فوم عایق در صنعت ساختمان سازی است. برای جلوگیری از هدر رفت انرژی استفاده از عایقهای حرارتی روش بسیار مناسبی است. این محصول میتواند مانع از ورود آلودگی صوتی به درون ساختمان نیز باشد. وجود فوم عایق در ساندویچ پانل، مصالح نوین و مناسبی برای ساختمانهای اداری، مسکونی و کارگاهی را در اختیار صنعت و صنعت گران قرار میدهد زیرا یک محصول با مقاومت حرارتی، رطوبتی و صوتی بسیار مناسب میباشد. همچنین فومهای عایق با توجه به مشخصات فنی که دارند، عایق صوتی، حرارتی و رطوبتی مناسبی هستند. فوم عایق به علت کاربرد و تنوع بالایی که دارند بیشترین توجه را به خود جلب می‌کنند. ویژگیهای فوم عایق شامل صرفه جویی در مصرف انرژی، کاهش مصرف و هدر رفت انرژی میباشد.
از جمله موارد قابل توجه از نظر ایمنی شهری، ایمنی اماکن مسکونی و ساختمانها در برابر حریق و حادثه میباشد که از جمله عوامل تاثیر گذار در این امر مصالح به کار رفته در ساختمانها میباشد. وجود فوم عایق در ساندویچ پانل دیواری سبب میشود ساختمانها در برابر زلزله نیز مقاوم باشند. استفاده از این فومهای عایق تنها محدود به ساندویچ پانل نمیشود؛ بلکه از آنها میتوان در عایق کاری لوله‌های آب گرم، دیگهای آب گرم و مخزن تولید آب گرم نیز بهره برد. در یک نگاه اجمالی میتوان گفت فوم عایق دارای مصارف صنعتی بسیاری میباشد. برای مثال در صنایع عایقهای حرارتی و صوتی، خودرو، نظامی و ورزشی این محصول مورد استفاده قرار میگیرد. کاربردهای جدید تر فوم عایق با ارتقای خواص روز به روز آنها افزایش پیدا میکند.
فوم ساندویچ پانل
با توجه به استفاده ای که ساندویچ پنل خواهد داشت انواع فوم عایق ساندویچ پانل خواص و ویژگیهای متفاوتی دارند. به طور کلی عایقهای حرارتی به دو گروه تقسیم می‌شوند. از عایقهای حرارتی گرم یا الیاف در مکانهایی که دمای آنها از دمای اتاق بالاتر باشد استفاده می‌کنند. همچون پشم شیشه، پشم سنگ و پشم سرامیک. فومهای عایق سرد، عایقهای فوم پلی اتیلن رولی یا فومهای الاستومری، پلی استایرن و پلی اورتان هستند و دارای مقاومت بالا در برابر حرارت هستند که این مقاومت در برخی از این عایقها بین منفی 100 تا مثبت ۱۰۰ درجه سانتیگراد میباشد. فوم عایق که در ساندویچ پانل سقفی و دیواری استفاده می‌شوند شامل موارد زیر هستند:
لوله پلی اتیلن نیز همچون ساندویچ پانل در ساخت سردخانه صنعتی کاربرد دارد از این رو پیشنهاد میکنیم حتما صفحه مربوطه را مطالعه کنید.
فوم ساندویچ پنل پلی اورتان
فوم پلی اورتان به 3 قسمت فوم نرم، فوم نیمه نرم و سخت تقسیم میشود که فوم نرم پلی اورتان به شکل سلول باز هستند و هوا به سادگی از داخل آنها عبور میکند و استحکام کششی بالایی دارند. از خواص این فومها میتوان به جذب صوت و ضریب حرارت پایین اشاره کرد، البته این فومها در برابر حلالها نیز مقاومت خوبی دارند. دسته دوم فومها جاذب آب میباشند اما رطوبت موجود در هوا را جذب نمی‌کنند.
فوم سخت پلی اورتان: این فومها نسبت به سایر فومها دارای ضریب هدایت حرارتی بسیار پایین تری هستند. از ویژگیهای کلی این نوع فوم میشود به عایق حرارتی،عایق برودتی،مقاوم بودن در برابر رطوبت و وزن سبک و عایق صوت اشاره کرد.
فوم پلی استایرن
به فوم پلی استایرن، یونولیت یا پلاستو فوم هم میگویند که ماده ای سفید رنگ، سبک و عایق صدا و رطوبت میباشد. پلاستو فوم یک ماده پلیمری است که برای معرفی آن از نام اختصاری EPS نیز استفاده میشود و کاربردهای زیادی در عایق سازی دارد. از ویژگیهای این سازه میتوان به انعطاف پذیر بودن، ضد حریق بودن مقاومت در برابر نفوذ آب و رطوبت اشاره کرد. به ترکیبات پلی استایرنی شامل xps اصطلاحا فوم گفته میشود.
فوم ساندویچ پانل xps
از ویژگیهای این فوم میتوان به خاصیت ذاتی عایق صدا و عایق حرارت آن اشاره کرد. از این رو اغلب در عایق بندیهای صوتی و حرارتی مورد استفاده قرار میگیرد. این فوم بسیار محکم بوده و افزون بر مقاومت بسیار بالای حرارتی که دارد این نوع تخته فوم به عنوان یکی از مصالح ساختمانی پر کاربرد میباشد. که موجب کاهش مستقیم و غیر مستقیم بسیاری از هزینه‌های ساختمان میشود. استفاده از این فوم به عنوان مواد هسته ای در ساندویچ پانلهای به کار رفته در دیوارها، کفها، سقفها، دربها، در کامیونها و ظروف یخچال توصیه میشود. این فوم در سازه‌های امروزی عایقی ایده ال به شمار می‌آید و در مواردی به کار میرود که وزن سبک، در کنار گرد و غبار بودن تحمل بار مناسب مد نظر باشد.
فوم پشم شیشه
این نوع فوم از الیاف بسیار نازک شیشه ساخته شده است که در موارد مختلف مانند عایق کاری میتوان به کار برد. از پشم شیشه زمانی استفاده می‌کنند که نیاز به عایق حرارتی باشد، این ماده همچنین در برابر خوردگی مقاوم است که بیشتر در ورق سازی و قطعات صنعتی و ساندویچ پانل‌ها مورد نیاز است.
پشم سنگ
پشم سنگ یک عایق مناسب در برابر حرارت، برودت و صوت است که توان تحمل بالایی در مقابل حرارت دارد. این عایق به سبب ساختار فیزیکی خود در جذب صوت و کاهش آن تاثیر بسزایی دارد و این ویژگی موجب شده تا از آن به عنوان عایق صوتی قوی در همه ی زمینه‌ها علی الخصوص سالنهای اتاق کنفرانس، دیوارهای مشترک، سالنهای تمرین استودیوها استفاده شود. از فوم در صنعت امروز و نیز در سازه‌های ساندویچ پانل از مصالح پر کاربرد و مقرون به صرفه محسوب میشود که در هسته ی اصلی آن تزریق میشود و یا به عنوان عایق بسیار قوی از آن استفاده می‌کنند.
قیمت ساندویچ پانل
برای محاسبه قیمت ساندویچ پانل‌ها از جمله ساندویچ پانل سقفی و دیواری ابتدا لازم است جزئیات پروژه مورد نظر مشتری به طور کامل بررسی شود تا پس از آنالیز نتایج گزارشات مناسب‌ترین مورد به مشتری ارائه شود. به همین خاطر برای تعیین قیمت ضروری است که ابتدا نوع، کیفیت و طراحی محصول توسط مشتری و کارفرما مورد بحث قرار گیرد. البته اصلی‌ترین معیار سنجش قیمت ساندویچ پانل طبق مواد به کار رفته در ساخت آن محاسبه می گردد.
