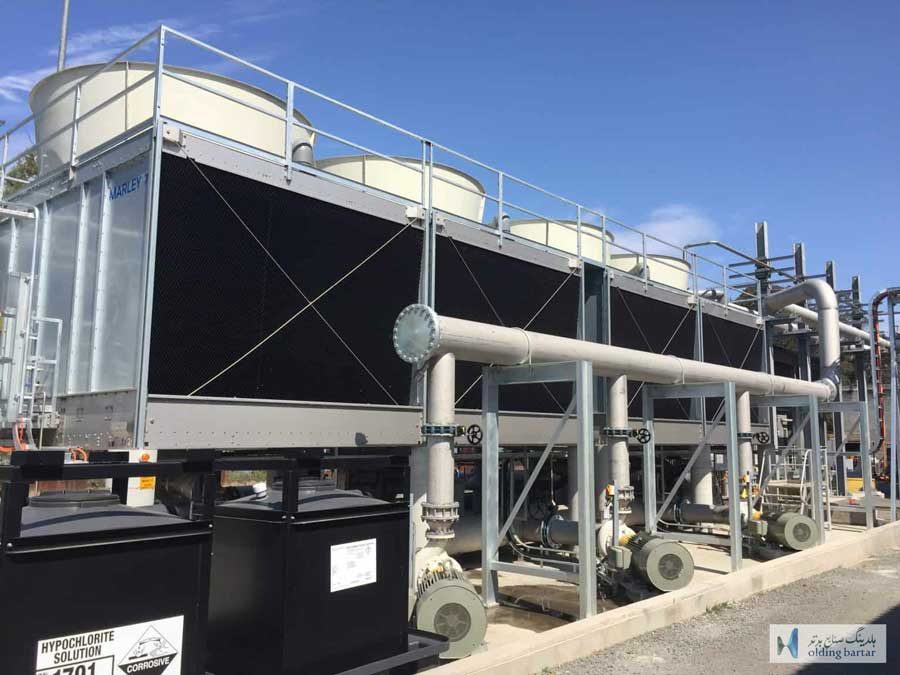

برج خنک کننده یکی از اجزای حیاتی در بسیاری از صنایع از جمله نیروگاه ها، پتروشیمی، صنایع غذایی، فولاد، پالایشگاه ها و سیستم های تهویه مطبوع صنعتی است. عملکرد صحیح این تجهیز به طور مستقیم به کیفیت آب در گردش و نحوه نگهداری آن وابسته است. یکی از شایع ترین و در عین حال پرهزینه ترین مشکلات بهره برداری از کولینگ تاور، رسوب گذاری در برج خنک کننده است. رسوب گذاری زمانی رخ می دهد که املاح محلول موجود در آب، به دلیل تبخیر مداوم و افزایش غلظت، از حالت محلول خارج شده و به صورت لایه های سخت یا نیمه سخت روی سطوح داخلی برج، پکینگ ها، لوله ها و مبدل های حرارتی ته نشین می شوند. این پدیده در صورت عدم کنترل، می تواند باعث کاهش شدید راندمان انتقال حرارت، افزایش مصرف انرژی، آسیب به تجهیزات و حتی توقف کامل خط تولید شود.
رسوب گذاری در برج خنک کننده چیست و چگونه تشکیل می شود؟
رسوب گذاری در برج خنک کننده به فرآیندی گفته می شود که طی آن، مواد معدنی و املاح محلول در آب به دلیل تغییر شرایط فیزیکی و شیمیایی، از محلول خارج شده و روی سطوح داخلی سیستم ته نشین می شوند. این رسوبات معمولاً به صورت لایه هایی سخت، سفید، خاکستری یا قهوه ای رنگ ظاهر می شوند.
در برج خنک کننده، بخشی از آب در گردش به طور مداوم تبخیر می شود تا گرمای سیال فرآیندی دفع گردد. تبخیر آب باعث باقی ماندن املاح محلول مانند کلسیم، منیزیم، سیلیس و آهن در آب در گردش می شود. با افزایش غلظت این املاح و عبور از حد حلالیت، شرایط برای تشکیل کریستال های جامد و در نهایت رسوب فراهم می گردد.

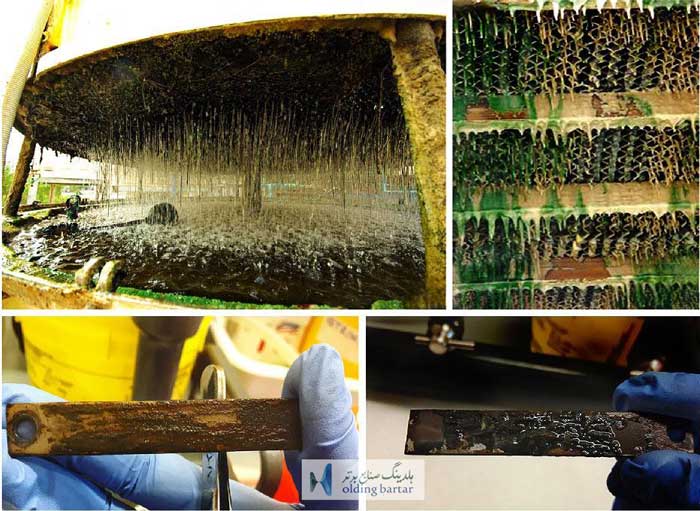

انواع رسوبات در برج خنک کننده
در برج های خنک کننده، به دلیل تبخیر مداوم آب و افزایش غلظت املاح، انواع مختلفی از رسوبات می توانند تشکیل شوند. شناخت دقیق نوع رسوب، اولین و مهم ترین قدم برای انتخاب روش کنترل و حذف آن است.
- رسوب کربنات کلسیم: رسوب کربنات کلسیم رایج ترین نوع رسوب در برج های خنک کننده است و معمولاً به صورت لایه ای سفید یا خاکستری رنگ روی سطوح انتقال حرارت، پکینگ ها و لوله ها مشاهده می شود. این رسوب زمانی تشکیل می شود که سختی کلسیمی آب بالا باشد و به دلیل تبخیر مداوم آب در برج، غلظت یون های کلسیم و کربنات از حد حلالیت عبور کند. افزایش pH و دمای بالا نیز تشکیل این نوع رسوب را تشدید می کند. حتی لایه ای نازک از رسوب کربنات کلسیم می تواند به عنوان یک عایق حرارتی عمل کرده و باعث کاهش محسوس راندمان انتقال حرارت و افزایش مصرف انرژی شود.
- رسوب سولفات کلسیم: رسوب سولفات کلسیم نسبت به کربنات کلسیم سخت تر و متراکم تر است و معمولاً در شرایطی که غلظت یون سولفات در آب بالا باشد شکل می گیرد. این نوع رسوب حلالیت کمتری دارد و حتی با افزایش دما نیز به راحتی حل نمی شود، به همین دلیل حذف آن دشوارتر است. رسوب سولفات کلسیم اغلب روی سطوح داخلی مبدل ها و مسیرهای جریان آب تشکیل شده و می تواند باعث انسداد تدریجی و کاهش دبی آب در گردش شود. در بسیاری از موارد، برای حذف کامل این رسوب نیاز به شستشوی شیمیایی تخصصی وجود دارد.
- رسوبات سیلیسی: رسوبات سیلیسی یکی از مشکل سازترین و مقاوم ترین رسوبات در برج خنک کننده به شمار می روند. این رسوبات ظاهری شیشه ای یا نیمه شفاف دارند و به شدت به سطوح می چسبند. وجود سیلیس بالا در آب خام و افزایش چرخه تغلیظ، مهم ترین عوامل تشکیل این نوع رسوب هستند. سیلیس می تواند به تنهایی یا در ترکیب با کلسیم و منیزیم رسوب کند و لایه ای بسیار سخت ایجاد نماید. رسوبات سیلیسی به سختی با روش های شیمیایی معمولی حذف می شوند و در صورت عدم کنترل، خسارت های جدی به پکینگ ها و سطوح انتقال حرارت وارد می کنند.
- رسوبات آهن و منگنز: رسوبات آهن و منگنز معمولاً به رنگ قهوه ای، قرمز یا سیاه دیده می شوند و اغلب نشانه ای از خوردگی تجهیزات فلزی یا وجود این عناصر در آب ورودی هستند. این نوع رسوبات ممکن است به صورت لایه های نیمه سخت یا لجن مانند روی کف حوضچه، دیواره ها و لوله ها تجمع پیدا کنند. افزایش اکسیژن محلول و شرایط خورنده در سیستم، تشکیل این رسوبات را تشدید می کند. وجود رسوبات آهن و منگنز می تواند باعث گرفتگی نازل ها، کاهش دبی آب و تشدید پدیده خوردگی در برج خنک کننده شود.
- رسوبات بیولوژیکی: رسوبات بیولوژیکی حاصل رشد میکروارگانیسم ها، جلبک ها و باکتری ها در محیط مرطوب و گرم برج خنک کننده هستند. این رسوبات معمولاً به صورت لایه ای لزج و لغزنده با رنگ های سبز، قهوه ای یا سیاه ظاهر می شوند و گاهی بوی نامطبوعی دارند. نور خورشید، دمای مناسب و نبود کنترل زیستی مؤثر، شرایط ایده آلی برای رشد این رسوبات فراهم می کند. بیوفیلم ها علاوه بر کاهش راندمان انتقال حرارت، محیط مناسبی برای خوردگی میکروبی ایجاد کرده و عمر تجهیزات را به طور قابل توجهی کاهش می دهند.
- رسوبات لجن و مواد معلق: رسوبات ناشی از لجن و ذرات معلق معمولاً نرم، گل مانند و تیره رنگ هستند و بیشتر در کف حوضچه برج خنک کننده تجمع پیدا می کنند. این نوع رسوبات نتیجه ورود گردوغبار، شن، ذرات معلق هوا و آلودگی های فیزیکی به سیستم است. نبود سیستم فیلتراسیون مناسب یا گردش نامطلوب آب باعث تشدید تشکیل این رسوبات می شود. تجمع لجن و مواد معلق نه تنها باعث انسداد مسیرهای جریان آب می شود، بلکه بستر مناسبی برای تشکیل سایر رسوبات معدنی و بیولوژیکی نیز فراهم می کند.
تفاوت رسوب با خوردگی و فولینگ
رسوب، خوردگی و فولینگ هر سه از مشکلات رایج در برج های خنک کننده هستند، اما ماهیت و اثر آن ها با یکدیگر تفاوت دارد.
رسوب به ته نشینی املاح معدنی محلول در آب مانند کلسیم، منیزیم یا سیلیس گفته می شود که در اثر تبخیر آب و افزایش غلظت، روی سطوح داخلی برج و تجهیزات تشکیل می شود. رسوب معمولاً به صورت لایه ای سخت یا نیمه سخت ظاهر شده و با ایجاد عایق حرارتی، باعث کاهش راندمان انتقال حرارت می شود.
خوردگی فرآیندی شیمیایی یا الکتروشیمیایی است که طی آن فلزات در تماس با آب و اکسیژن به تدریج تخریب می شوند. خوردگی منجر به نازک شدن، سوراخ شدن یا از بین رفتن قطعات فلزی شده و برخلاف رسوب، باعث از دست رفتن جنس و استحکام تجهیزات می گردد.
فولینگ به تجمع مواد غیرمعدنی مانند لجن، ذرات معلق، مواد آلی و آلودگی های محیطی روی سطوح گفته می شود. فولینگ معمولاً نرم تر از رسوب است و علاوه بر کاهش راندمان، می تواند زمینه ساز تشکیل رسوب و تشدید خوردگی در برج خنک کننده شود.

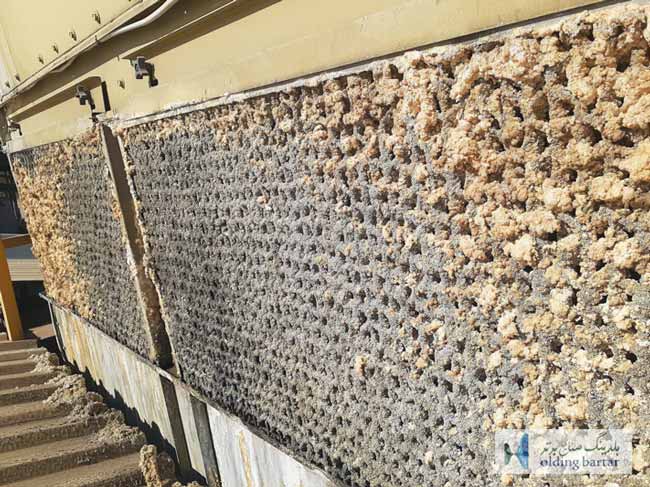

علل اصلی رسوب گذاری در کولینگ تاور
رسوب گذاری در برج خنک کننده معمولاً نتیجه ترکیب چند عامل فیزیکی، شیمیایی و بهره برداری است. شناخت این عوامل کمک می کند تا قبل از ایجاد رسوب شدید، اقدامات کنترلی مناسب انجام شود. مهم ترین علل اصلی رسوب گذاری در برج خنک کننده عبارت اند از:
- کیفیت نامناسب آب ورودی: یکی از اصلی ترین دلایل تشکیل رسوب، کیفیت پایین آب جبرانی است. بالا بودن سختی کل، غلظت زیاد کلسیم و منیزیم، سیلیس، قلیائیت و TDS باعث می شود با تبخیر آب در برج، املاح سریع تر از حد حلالیت عبور کرده و رسوب تشکیل دهند.
- افزایش چرخه تغلیظ آب: در برج خنک کننده، با تبخیر آب، املاح در سیستم باقی می مانند و غلظت آن ها افزایش می یابد. اگر چرخه تغلیظ بیش از حد مجاز بالا برود و بلودان به درستی انجام نشود، شرایط برای رسوب گذاری شدید فراهم می شود.
- دمای بالای عملکرد: افزایش دمای آب، به ویژه روی سطوح انتقال حرارت، حلالیت بسیاری از املاح مانند کربنات کلسیم را کاهش می دهد. به همین دلیل، هرچه دمای سیستم بالاتر باشد، احتمال تشکیل رسوب بیشتر خواهد بود.
- کنترل نامناسب pH و شیمی آب: pH قلیایی، عدم استفاده از آنتی اسکالانت ها یا تنظیم نادرست دوز مواد شیمیایی، یکی از دلایل مهم رسوب گذاری است. نبود برنامه منظم آنالیز آب باعث می شود تغییرات شیمیایی آب به موقع شناسایی و اصلاح نشود.
- طراحی یا بهره برداری نامناسب برج: توزیع غیریکنواخت آب، وجود نقاط مرده جریان، انتخاب نادرست پکینگ ها و سرعت نامناسب گردش آب می تواند باعث تجمع املاح و تسریع تشکیل رسوب در بخش های مختلف برج خنک کننده شود.
- نبود سیستم های پیش تصفیه: عدم استفاده از تجهیزات پیش تصفیه مانند سختی گیر، فیلتر شنی یا سیستم های فیلتراسیون جانبی باعث ورود املاح و ذرات بیشتر به مدار آب در گردش شده و زمینه رسوب گذاری را تشدید می کند.
- نگهداری و پایش ناکافی: نبود برنامه نگهداری پیشگیرانه، بازرسی های نامنظم و عدم ثبت داده های آنالیز آب، باعث می شود رسوب گذاری در مراحل اولیه تشخیص داده نشود و به تدریج به یک مشکل جدی تبدیل گردد.

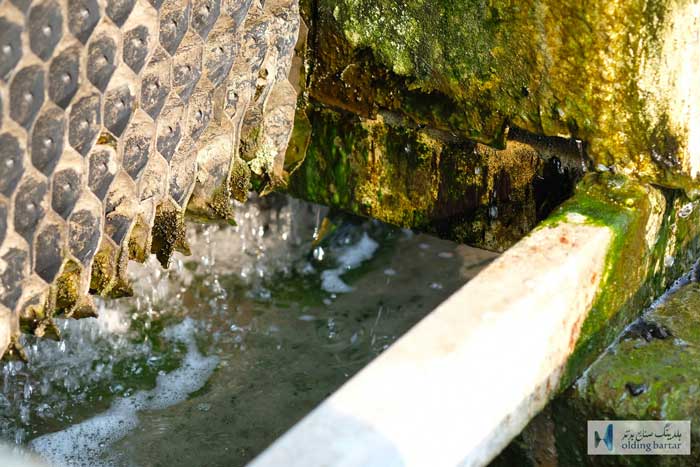

اثرات و پیامدهای رسوب گذاری در برج خنک کننده
رسوب گذاری در برج خنک کننده تنها یک مشکل ظاهری نیست، بلکه پیامدهای فنی و اقتصادی قابل توجهی به همراه دارد که در صورت بی توجهی می تواند عملکرد کل سیستم خنک کاری را مختل کند. مهم ترین اثرات و پیامدهای رسوب گذاری در برج خنک کننده عبارت اند از:
- کاهش راندمان انتقال حرارت: رسوبات معدنی مانند کربنات کلسیم و سیلیس به عنوان یک لایه عایق حرارتی روی سطوح انتقال حرارت عمل می کنند. این لایه مانع تماس مؤثر آب با سطح خنک کننده شده و انتقال حرارت را به شدت کاهش می دهد. حتی ضخامت بسیار کم رسوب می تواند باعث افت محسوس راندمان برج شده و دمای آب خروجی را بالاتر از حد طراحی نگه دارد.
- افزایش مصرف انرژی: با کاهش راندمان انتقال حرارت، برج خنک کننده برای دستیابی به دمای مورد نظر مجبور به کارکرد طولانی تر یا با بار بیشتر می شود. این موضوع باعث افزایش مصرف برق فن ها، پمپ های سیرکولاسیون و سایر تجهیزات جانبی می گردد. در بلندمدت، افزایش مصرف انرژی هزینه های بهره برداری سیستم را به طور قابل توجهی بالا می برد.
- افت دبی و انسداد مسیرهای جریان: رسوب گذاری در لوله ها، نازل ها و پکینگ ها باعث کاهش سطح مقطع عبور آب می شود. این انسداد تدریجی می تواند منجر به افت دبی آب در گردش، توزیع نامناسب آب روی پکینگ ها و کاهش سطح تماس آب و هوا شود که در نهایت عملکرد کلی برج را مختل می کند.
- آسیب به پکینگ ها و تجهیزات داخلی: تجمع رسوب روی پکینگ ها باعث افزایش وزن و ایجاد تنش مکانیکی می شود. این شرایط می تواند منجر به تغییر شکل، ترک خوردگی یا شکست پکینگ ها گردد. همچنین رسوبات روی سطوح داخلی مبدل ها و لوله ها باعث کاهش عمر مفید تجهیزات و افزایش احتمال خرابی آن ها می شود.
- تشدید خوردگی زیررسوبی: رسوبات محیطی مناسب برای تجمع اکسیژن، یون های خورنده و فعالیت میکروارگانیسم ها ایجاد می کنند. این شرایط باعث بروز خوردگی زیررسوبی می شود که معمولاً به صورت موضعی و شدید رخ می دهد. این نوع خوردگی به سختی قابل تشخیص بوده و می تواند به سوراخ شدن یا از کار افتادن تجهیزات فلزی منجر شود.
- افزایش هزینه های نگهداری و تعمیرات: با افزایش شدت رسوب گذاری، نیاز به انجام شستشوی شیمیایی، اسیدشویی، تعویض قطعات و تعمیرات اضطراری بیشتر می شود. این اقدامات نه تنها هزینه های مستقیم تعمیر و نگهداری را افزایش می دهند، بلکه زمان توقف تجهیزات را نیز بیشتر می کنند.
- توقف ناخواسته تولید و اختلال در فرآیند: در صنایع پیوسته، عملکرد نادرست برج خنک کننده می تواند کل فرآیند تولید را تحت تأثیر قرار دهد. رسوب گذاری شدید ممکن است باعث کاهش ظرفیت خنک کاری یا از کار افتادن کامل برج شود که نتیجه آن توقف ناخواسته تولید و وارد شدن خسارات مالی قابل توجه به مجموعه خواهد بود.
روش های شناسایی و تشخیص رسوب در برج های خنک کننده
شناسایی و تشخیص رسوب در برج های خنک کننده یکی از مراحل کلیدی در مدیریت و نگهداری این تجهیزات است. تشخیص به موقع رسوب باعث می شود پیش از آنکه عملکرد سیستم کاهش پیدا کند یا خسارت جدی به تجهیزات وارد شود، اقدامات اصلاحی انجام گردد. روش های اصلی شناسایی و تشخیص رسوب به شرح زیر است:
- مشاهده کاهش راندمان سیستم: یکی از اولین نشانه های رسوب گذاری، کاهش راندمان انتقال حرارت است. افزایش دمای آب خروجی نسبت به دمای طراحی، طولانی تر شدن زمان خنک کاری یا افت جریان آب، می تواند نشان دهنده وجود لایه رسوب در سطوح انتقال حرارت باشد. پایش مرتب دما و مقایسه آن با مقادیر استاندارد، ساده ترین روش تشخیص غیرمستقیم رسوب است.
- بررسی ظاهری تجهیزات: بازرسی دوره ای پکینگ ها، لوله ها و سطوح داخلی برج خنک کننده، امکان شناسایی رسوبات قابل مشاهده را فراهم می کند. رسوبات معدنی معمولاً به صورت لایه های سفید یا خاکستری روی سطوح فلزی و پلاستیکی دیده می شوند، در حالی که رسوبات بیولوژیکی به شکل لایه های لزج و رنگی هستند. این روش به اپراتور کمک می کند تا نوع و شدت رسوب را تخمین بزند.
- آنالیز آب در گردش: آنالیز منظم آب سیستم خنک کننده یکی از مؤثرترین روش های پیش بینی و شناسایی رسوب است. بررسی پارامترهایی مانند سختی کل، TDS، قلیائیت، pH و غلظت یون های محلول نشان می دهد که آیا شرایط برای تشکیل رسوب فراهم شده است یا خیر. افزایش غلظت املاح بالاتر از حد مجاز، هشدار اولیه برای رسوب گذاری محسوب می شود.
- پایش افت دبی و فشار: رسوب گذاری باعث کاهش سطح مقطع جریان آب در لوله ها و نازل های برج خنک کننده می شود. اندازه گیری فشار و دبی آب در نقاط مختلف سیستم و مقایسه آن با مقادیر طراحی شده، می تواند محل تجمع رسوب را شناسایی کند. این روش به ویژه برای تشخیص رسوبات داخلی لوله ها و مسیرهای جریان کاربرد دارد.
- استفاده از ابزارهای تشخیص تخصصی: در موارد پیشرفته، از تجهیزات تخصصی مانند آینه بازرسی، دوربین های آندوسکوپی، فلومترهای پیشرفته و دستگاه های تصویربرداری حرارتی برای بررسی سطوح داخلی و تشخیص رسوب استفاده می شود. این روش ها امکان مشاهده و تحلیل دقیق تر ضخامت و محل رسوبات را فراهم می کنند و برای برج های بزرگ و حساس صنعتی بسیار مفید هستند.

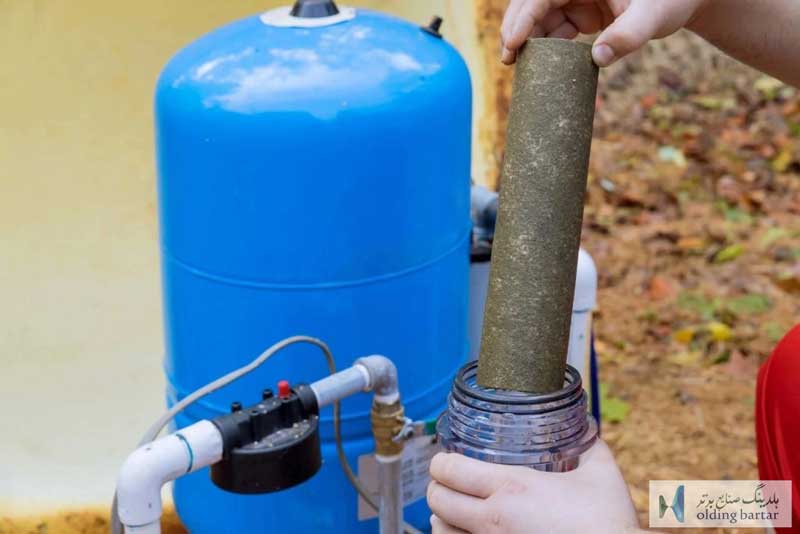

روش های کنترل و پیشگیری از رسوب گذاری در کولینگ تاورها
کنترل و پیشگیری از رسوب گذاری در برج های خنک کننده یکی از مهم ترین اقدامات برای حفظ راندمان، کاهش مصرف انرژی و افزایش عمر تجهیزات است. بهترین استراتژی جلوگیری از رسوب، ترکیبی از روش های شیمیایی، مکانیکی و عملیاتی است که به صورت هماهنگ اجرا می شوند. در ادامه مهم ترین روش های کنترل و پیشگیری توضیح داده شده اند:
- کنترل شیمیایی آب: استفاده از مواد شیمیایی کنترل کننده رسوب (آنتی اسکالانت ها) و تنظیم pH از مهم ترین روش های پیشگیری است. آنتی اسکالانت ها با جلوگیری از کریستالیزاسیون یون های کلسیم، منیزیم و سیلیس، تشکیل رسوب روی سطوح انتقال حرارت را کاهش می دهند. همچنین، تنظیم pH در محدوده مناسب، مانع تشکیل رسوبات کربناتی و سولفاتی می شود و راندمان مواد شیمیایی کنترل کننده را افزایش می دهد.
- بلودان (Blowdown) اصولی: بلودان به معنای تخلیه قسمتی از آب در گردش برای کنترل غلظت املاح است. افزایش چرخه تغلیظ باعث رسوب گذاری می شود و بلودان منظم، غلظت املاح را در حد مجاز نگه می دارد. برنامه ریزی دقیق بلودان، متناسب با دمای عملکرد، کیفیت آب و بار حرارتی برج، نقش کلیدی در پیشگیری از رسوب دارد.
- فیلتراسیون و پیش تصفیه آب: حذف ذرات معلق، لجن و گل و لای موجود در آب، از تشکیل رسوبات کمک می کند. استفاده از فیلتر شنی، کارتریجی یا سیستم های فیلتراسیون جانبی باعث کاهش بسترهای رسوب گذاری و حفاظت تجهیزات می شود. همچنین، پیش تصفیه آب شامل سختی گیری، حذف آهن و منگنز و کاهش سیلیس می تواند احتمال تشکیل رسوب را به طور چشمگیری کاهش دهد.
- کنترل دما و طراحی مناسب برج: دمای بالای سطح انتقال حرارت باعث کاهش حلالیت املاح و افزایش رسوب گذاری می شود. طراحی صحیح برج، توزیع یکنواخت آب روی پکینگ ها و انتخاب مناسب نوع و جنس پکینگ برج خنک کننده، مسیرهای جریان و نرخ گردش آب، از تجمع موضعی رسوبات جلوگیری می کند.
- کنترل بیولوژیکی: رشد جلبک ها، باکتری ها و سایر میکروارگانیسم ها می تواند زمینه ساز رسوب بیولوژیکی یا بیوفیلم شود. استفاده از بیوسایدها به صورت منظم و رعایت دوز مناسب، مانع رشد میکروارگانیسم ها و تجمع رسوبات بیولوژیکی می شود.
- نگهداری و پایش منظم: اجرای برنامه نگهداری پیشگیرانه شامل آنالیز دوره ای آب، بازدید تجهیزات و ثبت داده های عملکرد، امکان تشخیص زودهنگام رسوب و اصلاح شرایط آب را فراهم می کند. این اقدام باعث می شود پیش از آنکه رسوب شدید شود، کنترل های لازم انجام شود و هزینه های تعمیرات و توقف ناخواسته کاهش یابد.

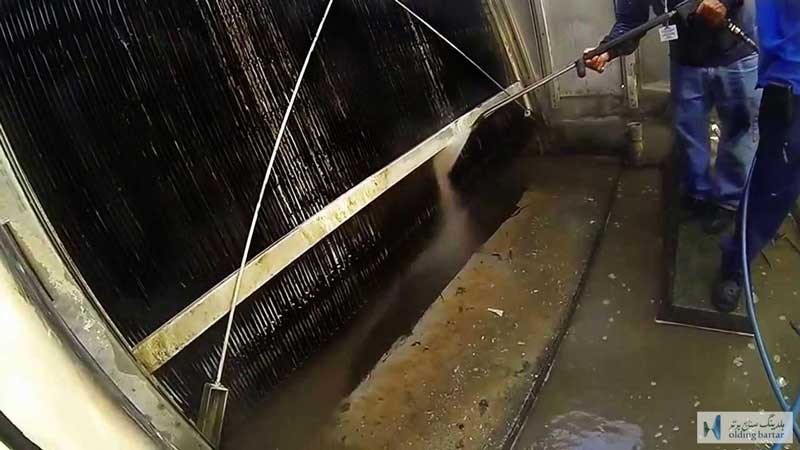

روش های حذف رسوب موجود در برج خنک کننده
حذف رسوب موجود در برج خنک کننده زمانی لازم می شود که رسوب گذاری پیشرفت کرده و عملکرد سیستم را مختل کرده باشد. روش های حذف رسوب باید با توجه به نوع رسوب، شدت آن و شرایط تجهیزات انتخاب شوند تا هم مؤثر باشند و هم آسیبی به برج و مبدل ها وارد نکنند. مهم ترین روش های حذف رسوب عبارت اند از:
- شستشوی شیمیایی: شستشوی شیمیایی یکی از رایج ترین روش ها برای حذف رسوبات معدنی مانند کربنات کلسیم، سولفات کلسیم و سیلیس است. در این روش، محلول های اسیدی یا قلیایی کنترل شده با دوز مشخص وارد سیستم می شوند تا رسوب را حل کنند. انتخاب نوع و غلظت ماده شیمیایی، زمان تماس و دمای محلول اهمیت بالایی دارد تا ضمن حذف رسوب، به فلزات و قطعات آسیب وارد نشود.
- شستشوی مکانیکی: در شستشوی مکانیکی، رسوبات با استفاده از ابزارهایی مانند برس های صنعتی، واترجت یا اسکراپر از سطوح پکینگ ها، لوله ها و مبدل ها جدا می شوند. این روش برای رسوبات ضخیم یا موضعی که شستشوی شیمیایی قادر به حذف کامل آن ها نیست، بسیار مؤثر است. شستشوی مکانیکی معمولاً همراه با شستشوی شیمیایی انجام می شود تا بهترین نتیجه حاصل شود.
- اسیدشویی: اسیدشویی یک روش تخصصی برای رسوبات بسیار سخت مانند سولفات کلسیم یا رسوبات سیلیسی است. در این روش، اسیدهای مناسب با غلظت کنترل شده روی سطوح داخلی تجهیزات اعمال می شوند تا رسوب را حل کنند. اسیدشویی نیاز به رعایت نکات ایمنی و تجربه دارد، زیرا غلظت یا زمان تماس نامناسب می تواند به فلزات و قطعات آسیب جدی وارد کند.
- ترکیب روش ها: در بسیاری از موارد، بهترین نتیجه زمانی حاصل می شود که روش های شیمیایی و مکانیکی با هم ترکیب شوند. برای مثال، ابتدا رسوبات نرم با شستشوی مکانیکی برداشته شده و سپس لایه های سخت باقی مانده با شستشوی شیمیایی یا اسیدشویی حل می شوند. این ترکیب باعث می شود زمان تعمیر کوتاه تر و اثربخشی پاک سازی بیشتر باشد.
- نکات ایمنی و نگهداری پس از حذف رسوب: پس از حذف رسوب، شستشوی کامل سیستم با آب خنثی برای حذف باقی مانده مواد شیمیایی ضروری است. همچنین اجرای برنامه نگهداری و کنترل کیفیت آب از بروز مجدد رسوب جلوگیری می کند و طول عمر تجهیزات را افزایش می دهد.
